Multimeter
Fagbegreper
- parallellkopling
- tilkopling mellom to punkter med samme spenning
- seriekopling
- tilkopling der strømmen passerer gjennom alle komponenter etter tur
- kontinuitet
- elektrisk gjennomgang i en krets
- auto range
- funksjon som automatisk velger riktig måleområde
Hva er et multimeter?
Et multimeter er et kombinert måleinstrument som kan måle flere elektriske størrelser – som spenning (V), strøm (A), og resistans (Ω). Mange moderne multimetre kan også teste dioder, kapasitans, frekvens og temperatur, noe som gjør dem svært allsidige.
Verktøyet brukes både i elektrofag, automasjon, elektronikk og energi og er like nyttig i laboratoriet som ute i felt.
Typer multimetre
Digitale multimetre (DMM)
Digitale multimetre viser verdiene på et display, vanligvis med høy presisjon og tydelig avlesning. De kan også ha funksjoner som automatisk områdevalg (auto range), minnefunksjon og datalogging.
Fordeler
høy nøyaktighet
enkel avlesning
mulighet for lagring og overføring av data
Eksempel
Et digitalt multimeter brukes for å måle 5,02 V på en krets. Resultatet vises tydelig på skjermen.

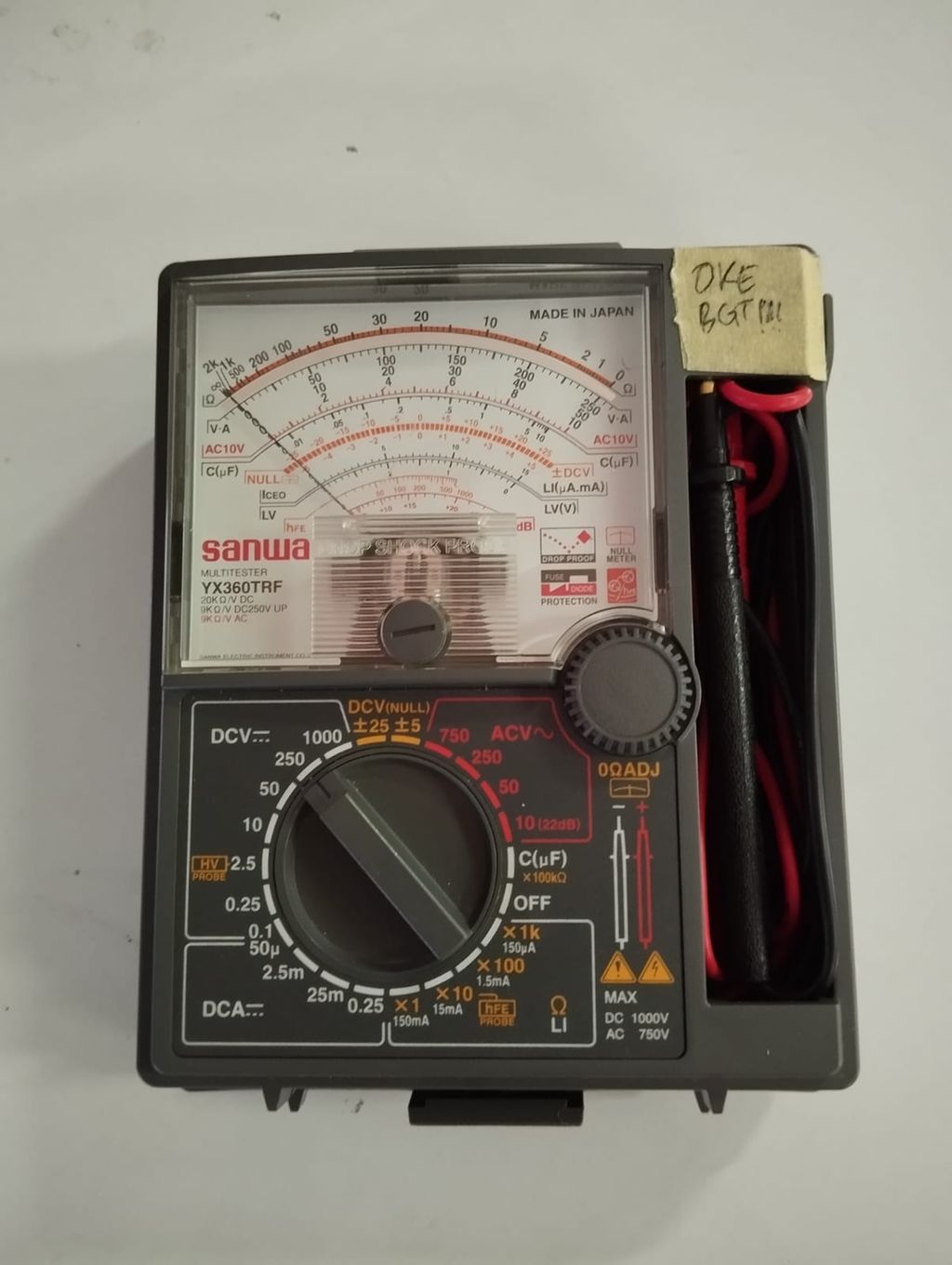

Analoge multimetre
Analoge multimetre viser måleresultatet med en viser som beveger seg over en skala. Selv om de har lavere nøyaktighet, er de nyttige når man ønsker å se raske variasjoner i et signal, som et spenningsfall eller puls.
Fordeler
viser endringer i sanntid
bra for å observere signalbevegelser
Ulemper
vanskeligere å lese nøyaktig
mer utsatt for brukerfeil og mekanisk slitasje
Eksempel
Et analogt multimeter brukes for å overvåke spenningsvariasjoner i ei motorstyring. Nåla viser tydelige svingninger.
Bruksområder og målefunksjoner
1. Måling av spenning (volt, V)
Når vi skal måle spenning, stiller vi multimeteret inn på volt (V) og riktig område, enten likestrøm (DC) eller vekselstrøm (AC). Måleprober koples parallelt til komponenten eller kretsen som skal måles.
Eksempel
Ved feilsøking i et 12 volts DC-system måler en tekniker 11,2 V, noe som tyder på spenningsfall eller dårlig kontakt.
2. Måling av strøm (ampere, A)
Når vi skal måle strøm, må vi kople multimeteret i serie med kretsen slik at strømmen går gjennom instrumentet. Det er viktig å velge riktig inngang og måleområde for å unngå overbelastning.
Eksempel
I en krets som skal trekke 0,5 A, viser multimeteret 0,9 A. Det er et tegn på at en komponent bruker for mye strøm.
3. Måling av resistans (ohm, Ω)
Resistans måles når strømmen er frakopla. Multimeteret sender en liten teststrøm gjennom komponenten for å måle motstanden.
Dette brukes til å kontrollere motstander, kabler, brytere og andre passive komponenter.
Eksempel
En motstand merka 1 kΩ måles til 998 Ω. Resultatet er innenfor akseptabel toleranse.
4. Kontinuitetstest
Kontinuitetstesten sjekker om en krets eller leder er hel (lukka). Når det er gjennomgang, gir multimeteret ofte et lydsignal (pip), som gjør det raskt og praktisk å teste kabler, brytere eller sikringer.
Eksempel
En elektriker tester en skjøteledning og hører pipelyden. Det betyr at kretsen er hel.
Sikker bruk og feilkilder
Når man bruker et multimeter, er det viktig å
velge riktig måleområde og funksjon før tilkopling
ikke måle spenning i strømmodus (det kan skade instrumentet)
bruke isolerende prober og riktig inngang for strøm
kontrollere at instrumentet er kalibrert
Vanlige feilkilder inkluderer feil områdevalg, løse tilkoplinger eller avlesningsfeil.
Film: Multimeter
Filmen under (lengde 4:00) viser praktisk bruk av et multimeter
Refleksjonsspørsmål
Hvorfor må et multimeter koples i serie ved strømmåling, men parallelt ved spenningsmåling?
Hva er fordelene med et digitalt multimeter sammenlikna med et analogt?
Hvilke risikoer oppstår hvis vi måler spenning i strømmodus?
Hvordan kan kontinuitetstesten brukes til å finne et kabelbrudd?
