Vanlige måleinstrumenter

Måling i elektriske systemer

Måleinstrumenter er grunnleggende verktøy for alle som arbeider med elektriske systemer, enten det gjelder montering, feilsøking eller kvalitetskontroll. De gir innsikt i hvordan strømmen oppfører seg, hvordan komponenter fungerer, og om et system yter som det skal.

Et riktig valgt instrument kan bety forskjellen mellom en rask feilsøking og langvarig produksjonsstans.

Velg riktig instrument

Riktig måleinstrument gir ikke bare mer presise resultater, men også sikkerhet og effektivitet i arbeidet.

Et multimeter kan være nok for enkel feilsøking, men avanserte signalanalyser krever oscilloskop eller signalanalysator. Feil valg kan føre til misvisende målinger eller skader på utstyr.

Vi skal se på de mest brukte instrumentene og deres bruksområder.

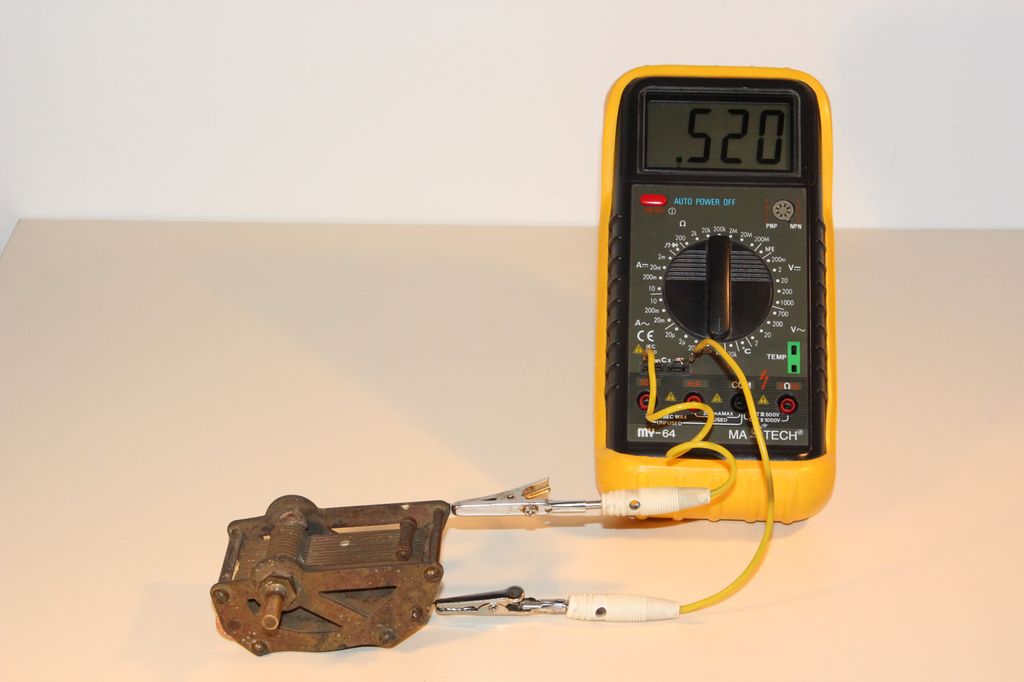

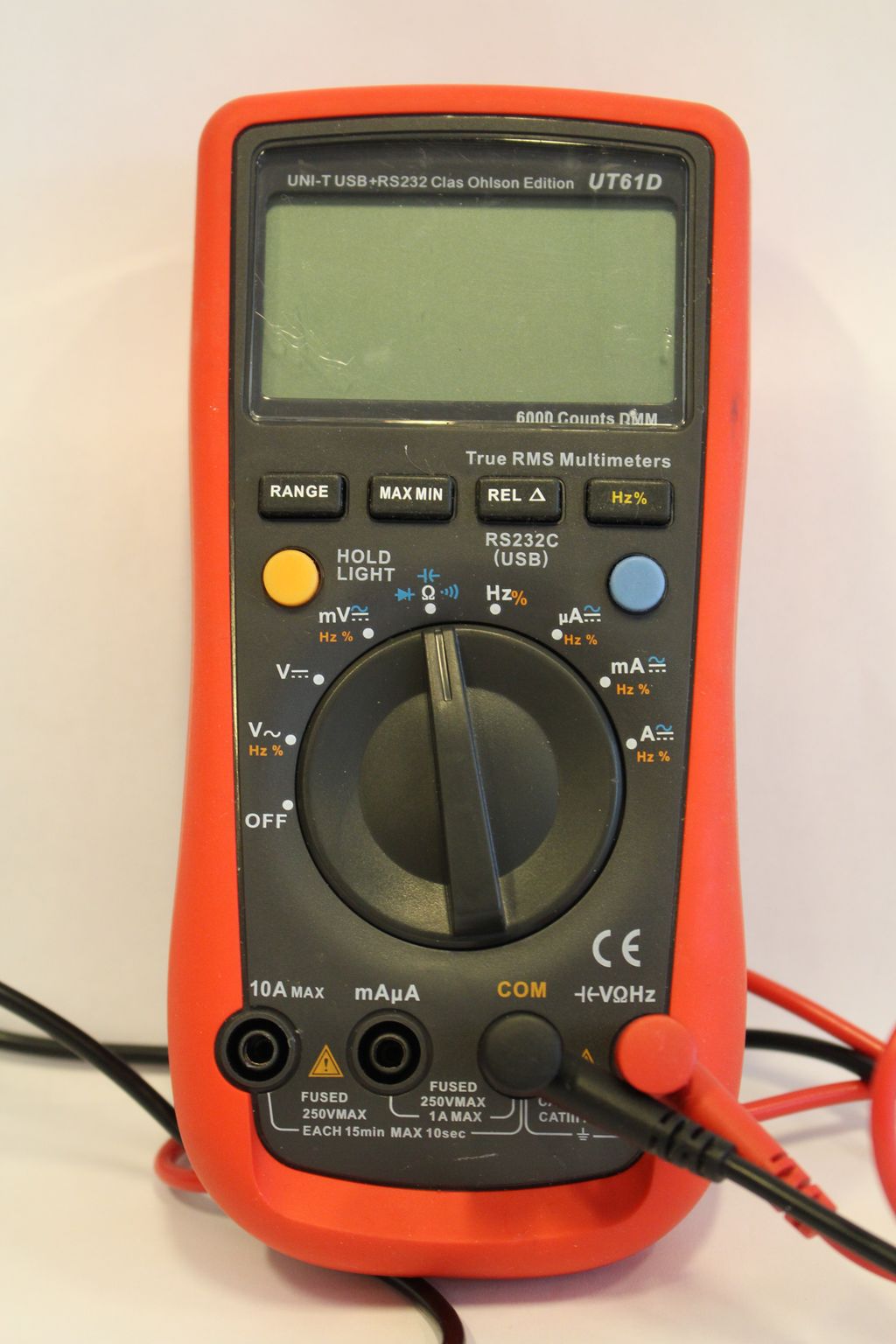

Multimeter – allsidig og uunnværlig

Et multimeter måler spenning, strøm, resistans og kontinuitet. Det brukes til generell feilsøking og testing.

Multimeteret er det mest brukte måleinstrumentet innen industri- og elektrofag. Det kombinerer flere funksjoner i ett apparat og kan brukes til både likestrøm (DC) og vekselstrøm (AC).

Ved feilsøking brukes multimeteret blant annet til å sjekke om det er strøm på en kurs, om en komponent har riktig motstand, eller om en krets har brudd.

Oscilloskop – analyserer signaler i bevegelse

Et oscilloskop måler spenningsvariasjoner over tid. Det brukes til å analysere av elektroniske signaler.

Oscilloskopet viser elektriske signaler som bevegelige kurver på en skjerm. Dette gjør det mulig å se hvordan signaler endrer seg over tid, for eksempel amplitude, frekvens og form.

Instrumentet brukes mye i elektronikkutvikling, automasjon og feilsøking i styringssystemer, der man må forstå hvordan et signal faktisk oppfører seg i sanntid.

Strømtang – sikker måling uten kontakt

Ei strømtang måler AC/DC-strøm i kabler uten fysisk kontakt ved å omslutte kabelen uten at man trenger å kople fra kretsen. Den registrerer det magnetiske feltet som oppstår når strøm flyter, og omgjør dette til en avlesbar strømverdi.

Dette gjør den spesielt nyttig i feilsøking og energiovervåking, der sikkerhet og hurtighet er viktig.

LCR-meter – tester elektriske komponenter

Et LCR-meter måler induktans (L), kapasitans (C) og resistans (R). Det brukes til å teste og klassifisere elektroniske komponenter.

Et LCR-meter brukes til å kontrollere verdiene til spoler, kondensatorer og motstander. Dette er viktig i produksjon og reparasjon av elektronikk, der nøyaktige komponentverdier sikrer riktig funksjon.

Instrumentet kan også brukes til å vurdere kvaliteten på komponenten ved å måle tap eller fasevinkel.

Effektmåler – måler energi og virkningsgrad

En effektmåler måler effektforbruk i elektriske systemer og brukes til energianalyse og optimalisering.

Effektmålere brukes til å overvåke hvor mye energi et system bruker, og hvor effektivt den omdannes. Dette er sentralt i både industri, bygg og energistyring, der energieffektivitet er en viktig faktor.

Instrumentet kan også vise reaktiv effekt og faseforskyvning, som er viktige parametere i trefaseanlegg.

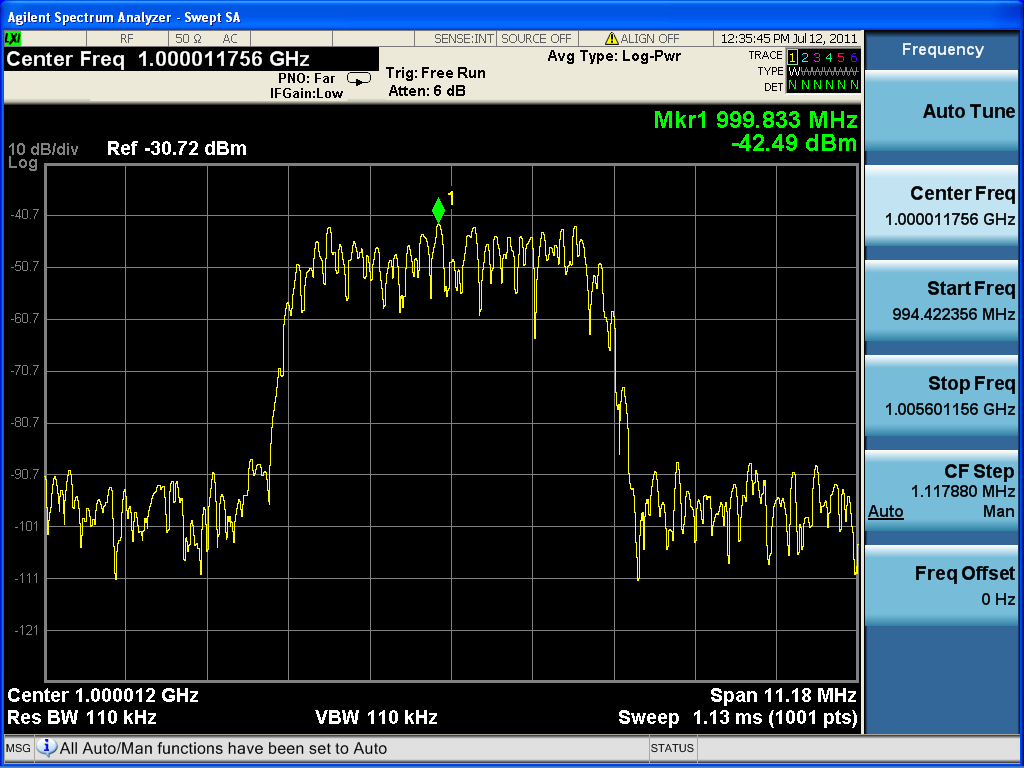

Signalanalysator – for avanserte målinger av frekvens og bølgeformer

En signalanalysator måler frekvens, signalstyrke og bølgeformer. Den brukes til å teste radiosignaler, datakommunikasjon og sensorteknologi.

En signalanalysator brukes der målingene går utover tradisjonell strøm og spenning. Den kan måle bærefrekvens, harmoniske signaler og støy, og den brukes ofte i telekommunikasjon, radar og høyfrekvente systemer.

Ved hjelp av instrumentet kan ingeniører sikre at signaler sendes og mottas uten forstyrrelser.
