Oscilloskop
Fagbegreper
- bølgeform
- grafisk framstilling av spenning over tid
- amplitude
- signalets høyde, målt i volt
- frekvens
- antall svingninger per sekund (Hz)
- trigger
- funksjon som synkroniserer signalet for stabil visning
- signalstøy
- uønska elektriske svingninger som forvrenger signalet

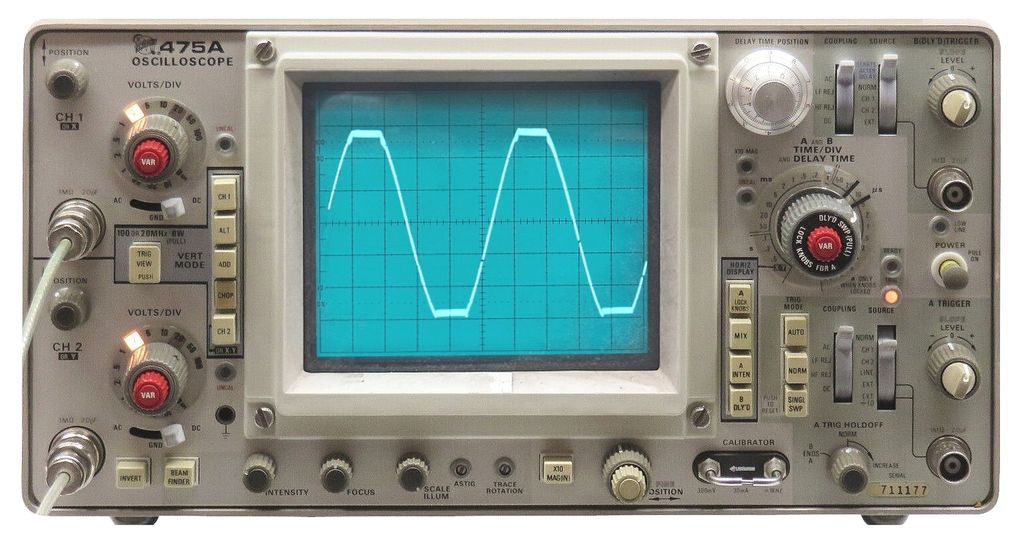

Hva er et oscilloskop?
Et oscilloskop er et elektronisk måleinstrument som viser spenningsvariasjoner over tid som en graf på en skjerm. Den horisontale aksen viser tid (s), mens den vertikale viser spenning (V).
Ved å kople prober til et signal kan vi observere hvordan spenninga endrer seg, for eksempel om et signal er stabilt, forvrengt eller uregelmessig.
Oscilloskopet brukes både til måling, feilsøking og utvikling av elektroniske systemer. I industrien brukes det til å kontrollere alt fra sensorer og motorstyringer til datakommunikasjon og signalbehandling.
Bruksområder
1. Analyse av AC- og DC-signaler
Oscilloskopet kan vise både vekselstrøm (AC) og likestrøm (DC).
Ved å sammenlikne signalets form og amplitude (spenningshøyde) kan vi vurdere kvaliteten og stabiliteten til kretsen.
Eksempel
I ei strømforsyning kontrollerer en tekniker at utgangssignalet er jevnt (DC) og uten støy fra nettspenninga (AC).
2. Feilsøking i elektroniske kretser
Oscilloskopet brukes til å oppdage feil som brudd, støy, forvrengning eller feil signalnivåer.
Der et multimeter kun gir én verdi, kan oscilloskopet vise hvordan signalet faktisk endrer seg over tid, noe som gir langt mer informasjon.
Eksempel
I en krets for motorstyring måles signalet til en sensor. Grafen viser ujevn puls, som er et tegn på dårlig kontakt eller at en komponent er defekt.
3. Måling av signalstøy og bølgeformer
Ved hjelp av oscilloskopet kan man studere bølgeformen til et signal, for eksempel om den er ren (sinusforma) eller forvrengt.
Instrumentet kan også måle støy (uønskede svingninger) som kan forårsake feil i elektronikk eller kommunikasjonssystemer.
Eksempel
I en lydforsterker viser oscilloskopet små svingninger på toppene av signalet. Det er et tydelig tegn på elektrisk støy i strømforsyninga.
Viktige innstillinger og funksjoner
For å tolke signalet riktig må man stille inn oscilloskopet korrekt. De tre viktigste kontrollene er tidbase, spenningsfølsomhet og trigging.
1. Tidbase (s/div)
Tidbasen bestemmer hvor mye tid som vises per rute på skjermen.
En lav tidbase (for eksempel 1 ms/div) viser raske signaler, mens en høyere (for eksempel 1 s/div) brukes for langsomme signaler.
Eksempel
Ved måling av høyfrekvente signaler må tidbasen stilles lavt for å vise detaljer i bølgeformen.
2. Spenningsfølsomhet (V/div)
Spenningsfølsomheten angir hvor mye spenning hver vertikale rute representerer.
Dette lar deg tilpasse visningen slik at signalet passer på skjermen.
Eksempel
Hvis et signal har høy amplitude, øker vi V/div for å unngå at signalet "går ut" av skjermen.
3. Trigger
Trigger-funksjonen stabiliserer signalet slik at det vises rolig på skjermen, i stedet for at det flimrer.
Oscilloskopet starter visninga ved et valgt spenningsnivå, slik at hver måling begynner på samme punkt i signalet.
Eksempel
Ved måling av et PWM-signal (pulserende signal fra motorstyring) brukes triggeren til å fryse bildet slik at man ser én stabil puls om gangen.
4. Andre nyttige funksjoner

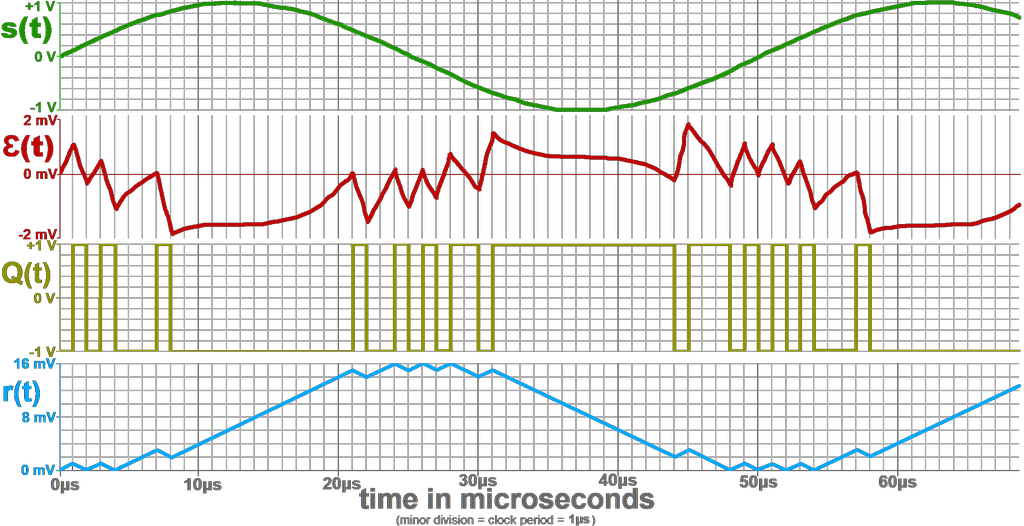

Mange oscilloskoper har to eller flere kanaler, slik at man kan sammenlikne flere signaler samtidig.
Målemarkører brukes for å lese av tidsforskjeller og spenningsnivåer direkte på skjermen.
En FFT-analyse viser signalets frekvensinnhold (brukes i støy- og vibrasjonsanalyse).
Refleksjonsspørsmål
Hva kan et oscilloskop vise som et multimeter ikke kan?
Hvordan brukes triggerfunksjonen for å stabilisere signalvisninga?
Hvorfor er det viktig å velge riktig tidbase og spenningsområde?
Hvordan kan oscilloskopet bidra til å oppdage elektrisk støy i et system?
