Sveisefeil

Hva er sveisefeil?

Sveisefeil oppstår når en sveis ikke oppfyller de nødvendige kravene til styrke, utseende eller funksjonalitet. Disse feilene kan være mikroskopiske, som porøsitet, eller synlige, som sprekker eller formfeil. Slike feil reduserer styrken i sveisen og kan føre til strukturell svikt, spesielt i kritiske konstruksjoner som broer, skip og trykktanker. Utfordringer som manglende innbrenning, porøsitet og slagginneslutninger kan påvirke hvor holdbar sveisen er under belastning.

For å minimere risikoen for sveisefeil må du som sveiser følge god praksis. Du må forberede deg grundig, tilpasse materialegenskapene og velge riktig sveiseutstyr og innstillinger. Viktige sveiseprosedyrer som WPQR (Welding Procedure Qualification Record) og WPS (Welding Procedure Specification) spesifiserer foreskrevet framgangsmåte for sveiseoperasjoner, som strømstyrke, varmeinnputt og sveisehastighet.

I tillegg er det svært viktig at du bruker og forstår sveisebetegnelser med standardiserte tegn og symboler som angir krav til utførelse av sveisen, som f.eks. sveisemetode og skjøtetype.

Følger du disse prosedyrene og er oppmerksom på materialkvalitet, beskyttelsesgass og elektrodeføring, kan du unngå mange vanlige sveisefeil.

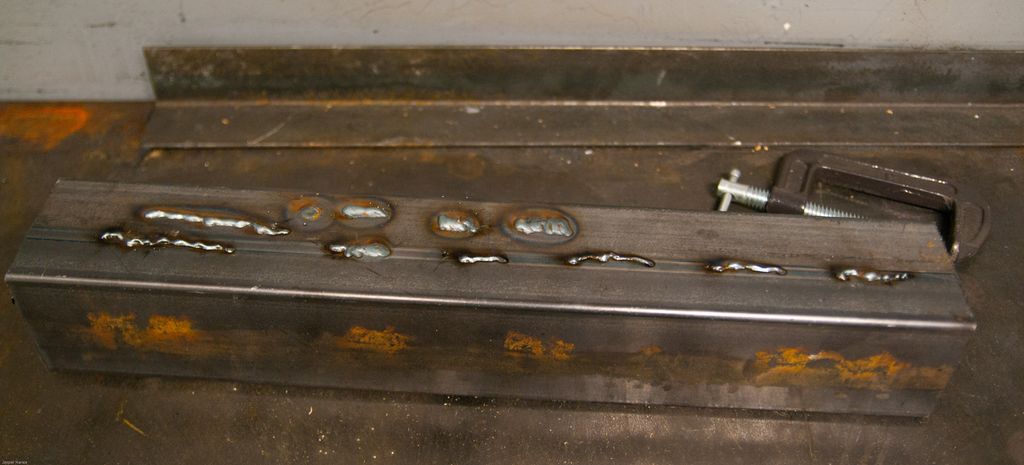

Illustrasjonen under viser vanlige defekter som kan oppstå ved sveising.

Eksempler på sveisefeil

Porøsitet/luftlommer (porosity)

Porøsitet oppstår når gassbobler blir fanga i smeltebadet og forblir i sveisen etter at den er avkjølt. Det kan skje på grunn av høy fuktighet, forurensninger som olje eller rust eller for dårlig beskyttelse fra dekkgass. Resultatet er en redusert strukturell styrke, siden disse hulrommene svekker bindingene i materialet.

Årsaker

Porøsitet oppstår ved høy sveisehastighet, dårlig beskyttelsesgass eller fuktighet på elektroder eller materialer.

Forebygging

Bruk riktig gassflow, sørg for tørre materialer og elektroder og unngå forurensninger.

Inneslutninger/forurensning (slag inclusion)

Inneslutninger, ofte slagg, oppstår når ikke-metalliske partikler blir fanga i sveisen. Det kan føre til brudd i sveisen under belastning, for slagg fungerer som defekter i materialet. Typiske kilder til slagginneslutninger er dårlig fjerning av slagg mellom de ulike sveisestrengene eller bruk av feil sveiseprosess.

Årsaker

Inneslutninger oppstår ved dårlig slaggfjerning, uriktig sveisemetode eller for mye trådframføring.

Forebygging

Fjern slagg grundig mellom hvert pass og bruk riktig teknikk.

Undersnitt/glipe (undercut)

Undersnitt er ei fordypning som blir danna langs kanten av sveisen når metallet ikke smelter helt sammen med grunnmaterialet. Det reduserer effektiviteten til sveiseoverflata og kan føre til sprekker. Dette skjer ofte ved for høy varmeinntrenging eller for høy sveisehastighet.

Årsaker

Undersnitt oppstår ved for høy strømstyrke eller dårlig elektrodeføring.

Forebygging

Juster strømstyrke, sveisehastighet og teknikk for å få jevn smelting.

Kantsår

Kantsår oppstår i overgangen mellom sveiseavsettet og grunnmaterialet, eller i overgangen mellom to sveiselarver.

Årsaker

Kantsår oppstår ved feil elektrodetype, feil elektrodeføring, for lang lysbue, for høy strømstyrke eller for høy framføringshastighet. Det kan også komme av at elektroden brenner skeivt, at elektroden er fuktig eller at fugevinkelen er for liten.

Forebygging

Sørg for riktig elektrode og strømstyrke, riktig forarbeid og riktig elektrodeføring.

Materialsprekker/sprekkdannelse (toe cracks)

Sprekker kan danne seg både under og etter sveising. Det fins flere typer sprekker, som varme sprekker (danner seg under smelting) og kalde sprekker (danner seg etter at sveisen er avkjølt).

Varme sprekker kan oppstå på grunn av rask avkjøling eller høyt indre spenningsnivå. Kalde sprekker kan skyldes dårlig tilpasning mellom materialer og temperaturforskjeller.

Årsaker

Materialsprekker oppstår ved hurtig avkjøling, lav duktilitet i materialet eller høy termisk ekspansjon.

Forebygging

Kontroller nedkjølingshastigheten, og tilfør varme før eller etter sveisinga ved behov.

Feil ved innbrenning (manglende innsmelting)

Dårlig innbrenning oppstår når sveisen ikke smelter helt inn i grunnmaterialet. Det fører til svak sammenføyning, som kan svikte ved belastning. Feilen er ofte knytta til lav varmeinnputt, lav strømstyrke eller feilaktig elektrodeposisjon.

Årsaker

Feil ved innbrenning oppstår ved for lav varme og feil sveiseteknikk.

Forebygging

Øk strømstyrken og juster elektrodeposisjonen.

Overflatesprut/sveiseperler (spatters)

Overflatesprut er et vanlig problem ved sveising med høye strømstyrker. Små metallpartikler blir skutt ut fra sveisestrengen og kan sette seg fast på overflata. Det påvirker ikke nødvendigvis strukturell styrke, men kan kreve etterbehandling og føre til estetiske eller funksjonelle problemer.

Årsaker

Overflatesprut oppstår ved for høy strømstyrke eller for rask bevegelse av elektroden.

Forebygging

Juster strømstyrken og optimaliser teknikken.

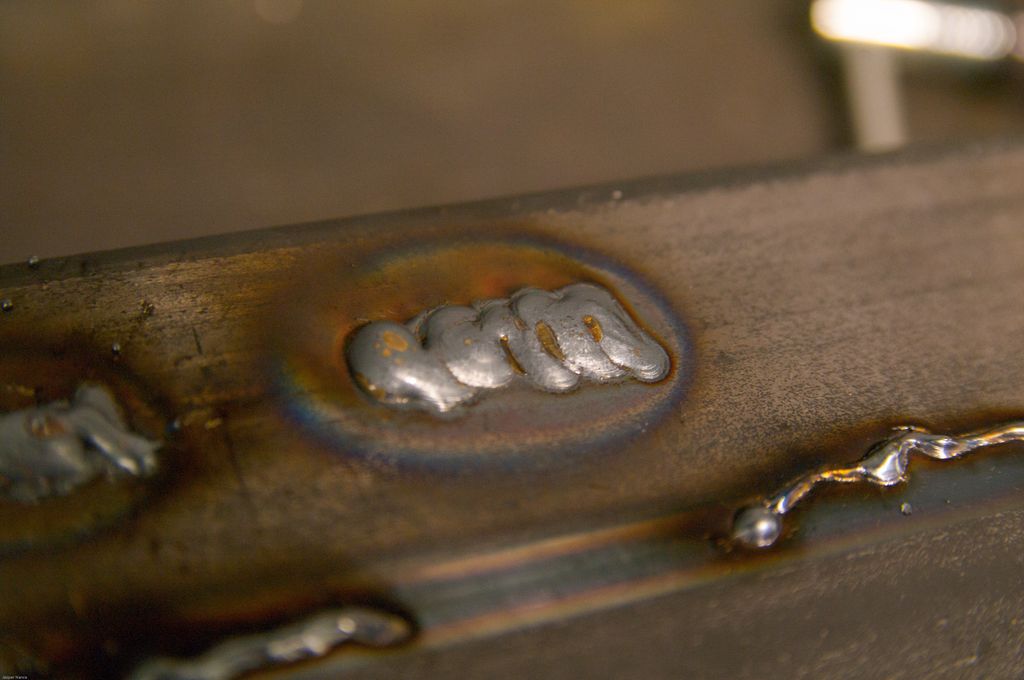

Formfeil i sveiseprofil (weld profile)

Formfeil refererer til ujevnheter eller misdannelser i sveiseprofilen, som kan redusere evna sveisen har til å tåle last og føre til strukturell svikt. Det kan skyldes dårlig kontroll av sveisehastighet eller bruk av feil elektrode.

Årsaker

Formfeil i sveiseprofil oppstår ved feil hastighet, strømstyrke eller teknikk.

Forebygging

Bruk riktig hastighet og elektrodeteknikk for å sikre god form.
