Hva er toleranser, og hvorfor er de viktige?
Toleranser er tillatte avvik fra et nominelt mål. Så lenge en del har mål som er innafor toleransen, vil den fungere. Den vil passe sammen med andre deler uavhengig av hvor de er produsert. Ved å følge standarder og tabeller sikrer vi nøyaktig og repeterbar produksjon.
Arbeidsoppdraget
I denne oppgaven skal dere jobbe to og to for å produsere hver deres del i dreiebenken. Målet er at delene skal passe så presist sammen at det oppstår et vakuum. Da vil det bli en tydelig smell når dere trekker dem fra hverandre, og denne smellen er et praktisk bevis på at dere har oppnådd riktig toleranse!
Instruksjonsfilm
Denne filmen (lengde: 5:28) viser første del av produksjonsjobben deres.
Trinn 1: Klargjøring av emner

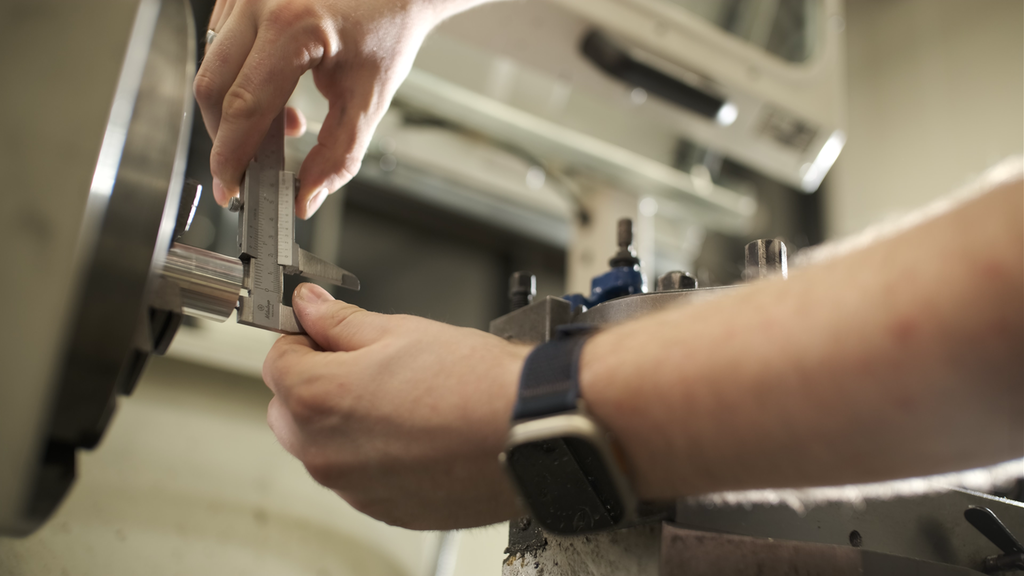

Start med å kappe emnene. De skal kappes litt på overmål, det vil si noen millimeter lengre enn målet. Deretter spenner du opp emnet du skal jobbe med, i dreiebenken og nullstiller aksene (X og Z) for å få full kontroll på dimensjonene.
Trinn 2: Grovbearbeiding
Kuttflata etter saga er grov og ujevn. Derfor starter du med plandreiing før du går videre til å dreie diameteren. Den første diameteren du dreier, har ingen spesifikk toleranse, så her kan du bruke Verkstedhåndboka for å sjekke hva som er akseptable avvik for ikke-toleransesatte mål i henhold til NS-ISO 2768-1. Det samme gjelder lengden, du får et visst slingringsmonn også her.
Trinn 3: Toleransesatt boring og dreiing

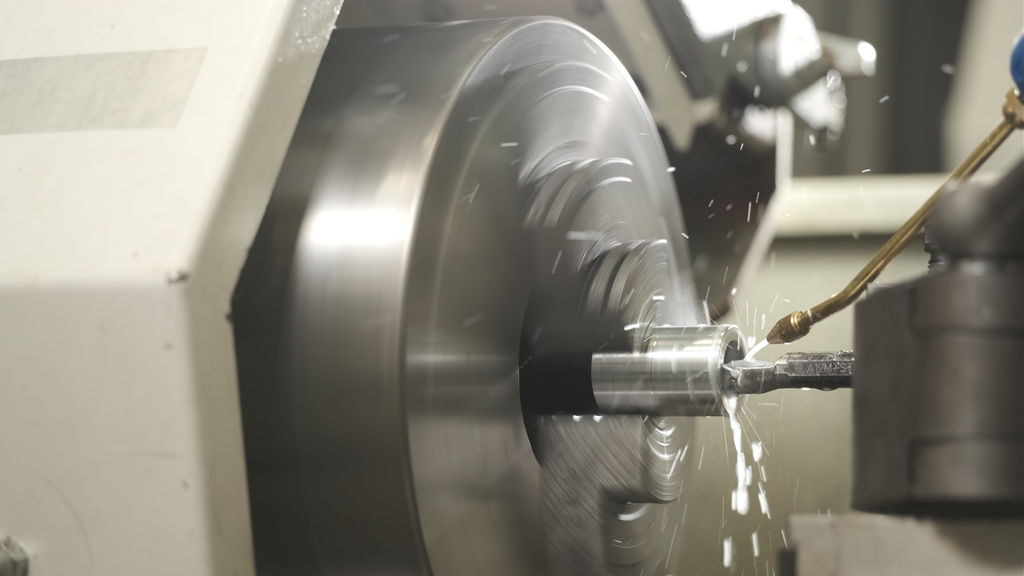

Hullet og akslingen er de eneste delene med strenge toleransekrav, toleranse h7 (aksling) og H7 (boring/hull). Hullet skal du først bore og deretter dreie med høy presisjon. Slik går du fram:

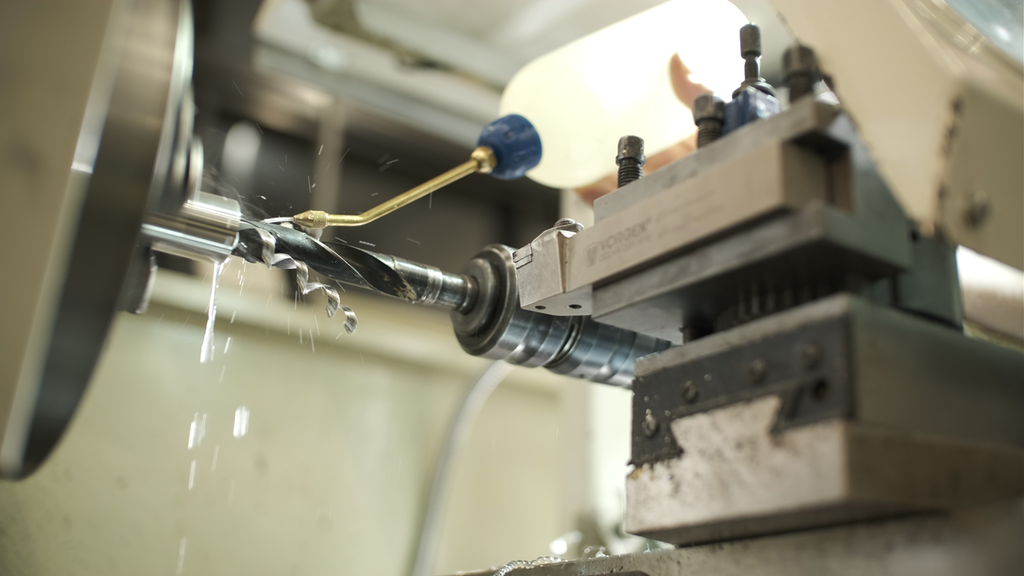

Bruk senterbor for å starte hullet presist.
Deretter pilotborer du med mellomstort bor som går til full dybde.
Sluttbor med stort bor for å fjerne mesteparten av materialet.
Grovdrei og oppjuster hullet i trinn på 1 mm.

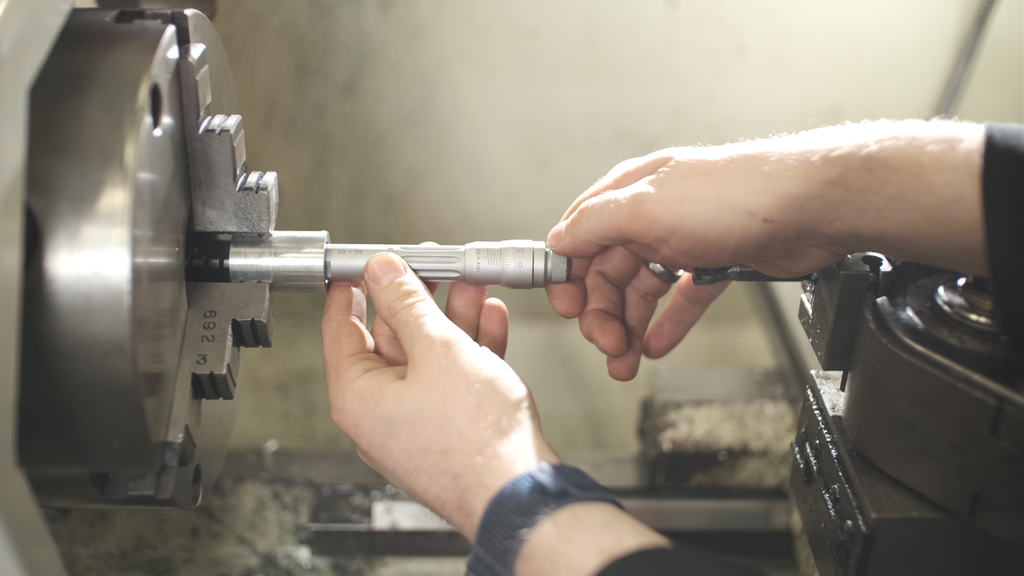

Når du er under 1 mm fra målet, går du over til findreiing. Mål med innvendig mikrometer og findrei med kutt fra 0,1 til 0,01 mm om gangen.
Bruk toleransetabellen i Verkstedhåndboka for å vite hvor nøyaktig du må være, og i hvilken retning avvika kan være. Det er viktig at du velger riktig basismål på diameter i tabellen (over 18 t.o.m 30) når du skal finne korrekt toleranseangivelse (H7). Da kan du lese av pluss- og minusverdiene for toleransen i tabellen i mikrometer (+21 µm, -0 µm).
Trinn 4: Lage overflate som gir godt grep

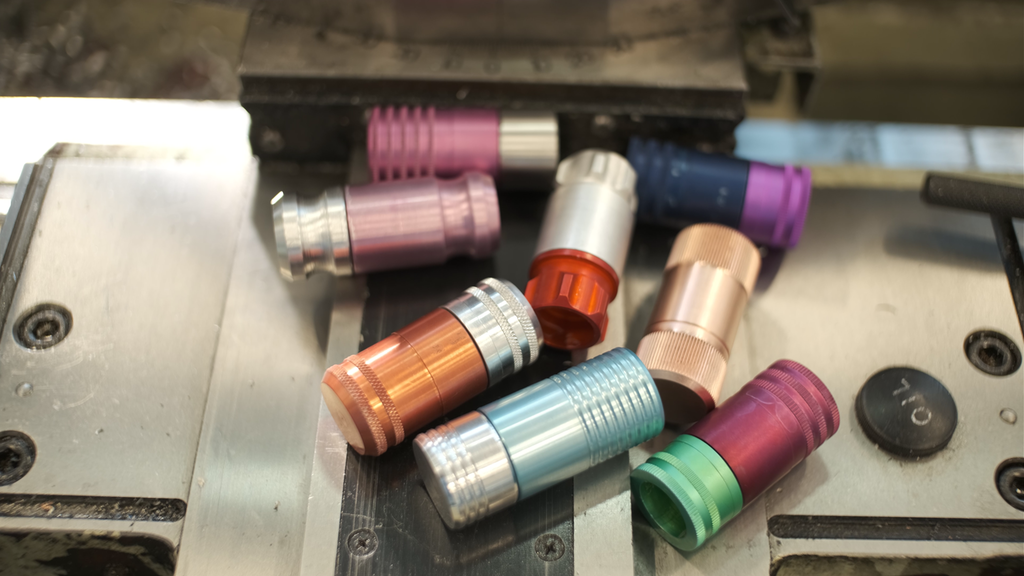

For å kunne trekke delene fra hverandre og oppnå den karakteristiske smellyden, må du lage ei overflate på delene som gir et godt grep.
Bruk gjerne et serrateringsverktøy, det lager mønster i metallet ved å presse i stedet for å kutte. Når du serraterer, er det viktig at du smører trinsene godt. Dette reduserer friksjon og gjør at verktøyet ikke skades.
Til slutt kan du dreie inn riller for enda bedre grep.
Arbeidsplan
Når du skal lage en del, er det ofte lurt å lage en arbeidsplan og planlegge rekkefølgen du skal gjennomføre de ulike arbeidsoperasjonene i. I denne oppgaven skal du for eksempel oppnå følgende mål:
lage to deler som passer så nøyaktig sammen at det oppstår et vakuum og en smell når de skilles fra hverandre
bruke riktig rekkefølge og måleverktøy ved dreiing av toleransesatte komponenter
mestre bruk av skyvelære og mikrometer i praktisk arbeid
Trinn | Aktivitet | Utført | Kommentar |
|---|---|---|---|
| 1 | kapping av emnet med overmål | ||
| 2 | plandreiing og diameterdreiing | ||
| 3 | grov- og finboring av hull | ||
| 4 | dreiing av aksel med toleranse | ||
| 5 | måling med mikrometer | ||
| 6 | produksjon av grep med serratering og riller | ||
| 7 | boring av hull for oppheng og vektreduksjon | ||
| 8 | testing av passform og toleranse |
Vurderingskriterier
Når arbeidet ditt skal vurderes, er det ikke alltid sluttproduktet som er det viktigste. Ofte kan selve arbeidsprosessen, altså hvordan du kom fram til sluttproduktet, være like viktig.
Klarer du å vurdere måloppnåelsen din ut fra vurderingskriteriene under?
Kompetansemål | Lav | Middels | Høy |
|---|---|---|---|
| Planlegging og forberedelse | trenger mye veiledning | gjennomfører med noe veiledning | jobber selvstendig og strukturert |
| Nøyaktighet og presisjon | store avvik fra mål | innenfor toleranser, med noe justering | presis og i henhold til krav |
| Bruk av måleverktøy | usikker bruk | forstår og bruker riktig | bruker korrekt og selvstendig |
| Samarbeid | lite samarbeid | deltar i samarbeid | bidrar aktivt og støtter partner |
| HMS, sikkerhet og orden | utrygg eller rotete arbeidsmåte | følger rutiner | arbeider sikkert og ryddig |
Tegninger
Her finner du både en arbeidstegning i PDF-format og to CAD-filer i ulike formater. Slik kan du endre utforming og størrelse etter egne ønsker.
Refleksjonsspørsmål:
Hva skjer hvis dere ikke følger toleransene nøye i produksjon?
Hvordan kunne dere målt mer nøyaktig om dere ikke hadde et mikrometer?
Hva lærte dere om samarbeid og kommunikasjon i denne oppgaven?
