NDLA-smellen

Når du skal lage deler som skal passe sammen, er toleranser viktige. Er toleransen fin nok, kan du få til et smell når du drar disse to delene fra hverandre. Tar du utfordringa?

Sylinderforma deler med aksling og hull. Illustrasjon. — Her ser du to deler som er laga for å passe sammen. Hvor godt aksling og hull skal passe sammen, er angitt med toleranser.

Hva skal du lage?

NDLA-smellen er en øvelse i findreiing. Når du lager en aksling og et hull som på denne figuren, skal disse passe godt sammen.

Klarer du å lage en pasning som slipper minimalt med luft ut eller inn mellom delene, vil du få et kraftig smell hvis du drar delene hurtig fra hverandre.

Her er det altså din presisjon som avgjør lydnivået.

Toleranser

I denne øvelsen skal vi jobbe med toleransen h7/H7. For å se hva dette innebærer, må du lese om toleranser i Verkstedhåndboka på Nasjonalbibliotekets nettsider.

Ut fra tegninga skal vi ha et basismål på 20 mm på akslingen og hullet som skal passe sammen.

Toleransen for måla er angitt med en bokstav og et tall. Det er viktig å vite at det er forskjell på liten og stor bokstav.

liten bokstav (h) benyttes på akslinger
stor bokstav (H) benyttes på boringer (hull)

I Verkstedhåndboka finner du øvre og nedre grenseverdi for både aksling og boring (hull).

NS ISO 286-2

NS ISO 286-2 er en internasjonal standard som bruker toleranseklasser til å definere tillatte avvik i dimensjoner, og måleenheten for både nedre avvik og øvre avvik fra basismålet.

Talla som kommer frem i tabellen, er oppgitt i mikrometer (μm), der 1 μm = 0,001 mm.

Aksling

Akslingens basismål er 20 mm. Når du ser i Verkstedhåndboka og tabell NS-ISO 286-2 og finner aksling med basismål 18–30 mm og toleranse h7, finner du øvre og nedre avvik. Dette er oppgitt fra 0 til -21.

For basismålet 20 mm h7 blir grenseverdiene da:

øvre grenseverdi: 20,000 mm
nedre grenseverdi: 19,979 mm

Dette betyr at akslingens diameter kan variere mellom 19,979 mm og 20,000 mm for å oppfylle toleransekrava.

Boring (hull)

Boringas basismål er også 20 mm. Når du ser i Verkstedhåndboka og tabell NS-ISO 286-2 og finner boring med basismål 18–30 mm og toleranse H7, finner du øvre og nedre avvik. Dette er oppgitt fra 0 til +21.

For basismålet 20 mm H7 blir grenseverdiene da:

øvre grenseverdi: 20,021 mm
nedre grenseverdi: 20,000 mm

Dette betyr at boringas diameter kan variere mellom 20,000 mm og 20,021 mm for å oppfylle toleransekrava.

Overflate og grep

Hvis du får en meget god pasning her, kanskje ned på 0,002 mm, vil det være vanskelig å trekke delene fra hverandre. Da må du vurdere om du skal gi "håndtakene" en struktur. Dette kan være å dreie spor i overflata, å serratere eller å lage en annen grov struktur.

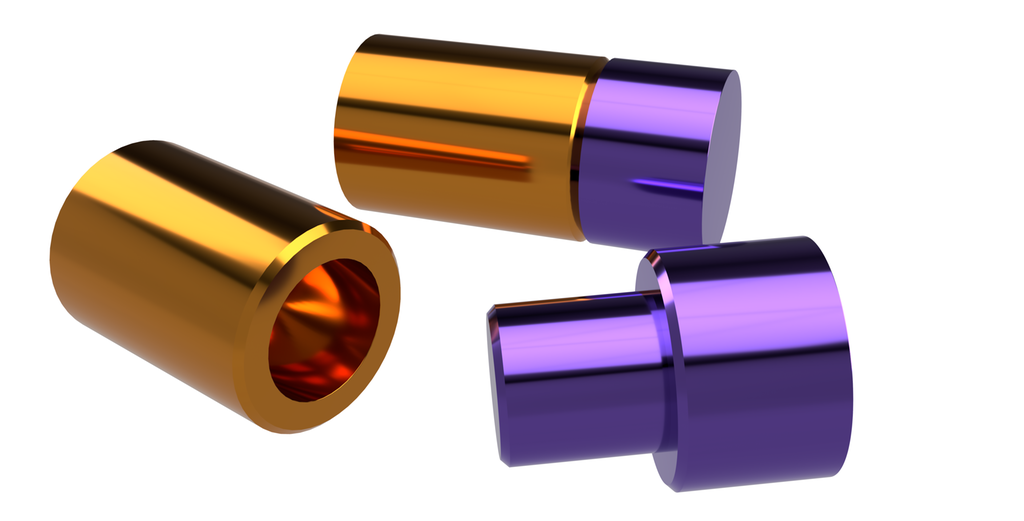

Sylindriske komponenter med aksling og hull. De er helt blanke. Illustrasjon. — Her er et alternativ med helt glatte overflater. Får du da godt grep?

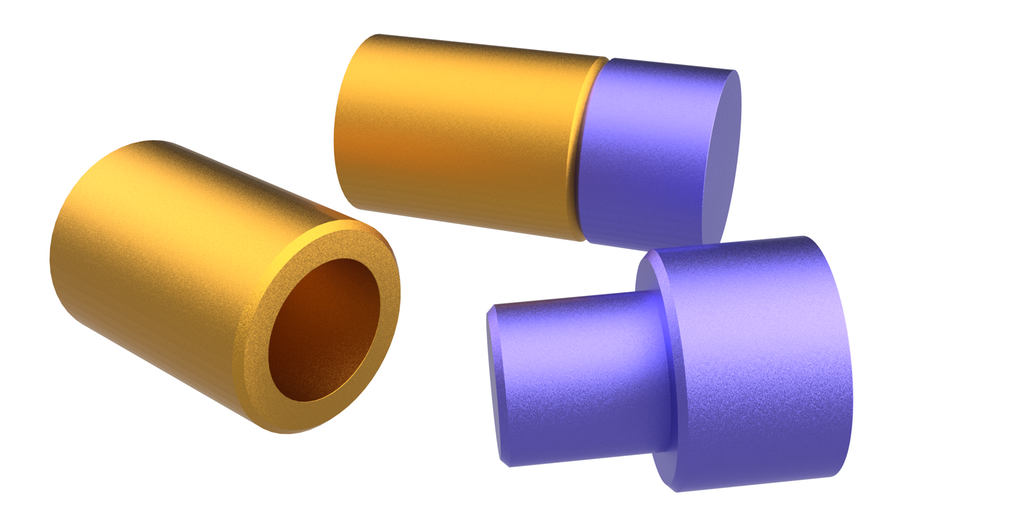

Sylindriske komponenter med hull og aksling. De har matt overflate. Illustrasjon. — Her har overflata en grovere struktur. Kanskje ikke like fint, men du får et bedre grep. Hva velger du?

Materialvalg

Du kan prøve å lage NDLA-smellen i ulike materialer, som stål og aluminium. Kanskje du også kan 3D-printe en modell?

Det er viktig å se på hvordan overflata blir, for porer i overflata kan føre til at det siver luft mellom delene, og du får et dårligere smell.

Du kan også velge å overflatebehandle delene. Metoden du benytter, kan avhenge av hvilket materiale du har brukt.

Valg av måleverktøy

Når du skal dreie med slike små toleranser, er det viktig at du benytter måleverktøy som er egna for formålet.

Her skal du måle ned mot 1/1000 mm, og da er ikke et vanlig skyvelære nøyaktig nok. Her må du bruke et digitalt skyvelære eller et mikrometer. Pass også på at verktøya du måler med, er kalibrerte.

Tenk over

Hva tror du skjer hvis du overflatebehandler de delene du har dreid så nøyaktig, og som skal passe sammen?
Hva skjer med diameteren hvis du påfører et overflatebelegg?
Hva skjer med toleransene hvis delen begynner å ruste?
Hva skjer hvis måleverktøyet ditt ikke er kalibrert riktig og gir deg feil mål?

Arbeidstegninger

Her får du arbeidstegning og 3D-fil av vår modell. Du kan selv velge å gjøre endringer på tegningene, for å se om dette kan gjøre noen forskjell i lyden.

Tror du lengre aksling og boring vil gjøre noen forskjell? Hva med større diameter på aksling og boring?
