Hammer med kjørner

Når du jobber med metaller, bruker du ofte hammer og kjørner. Hvorfor ikke kombinere disse? Kan du lage din egen hammer og kjørner, der kjørneren kan oppbevares i hammerens håndtak?

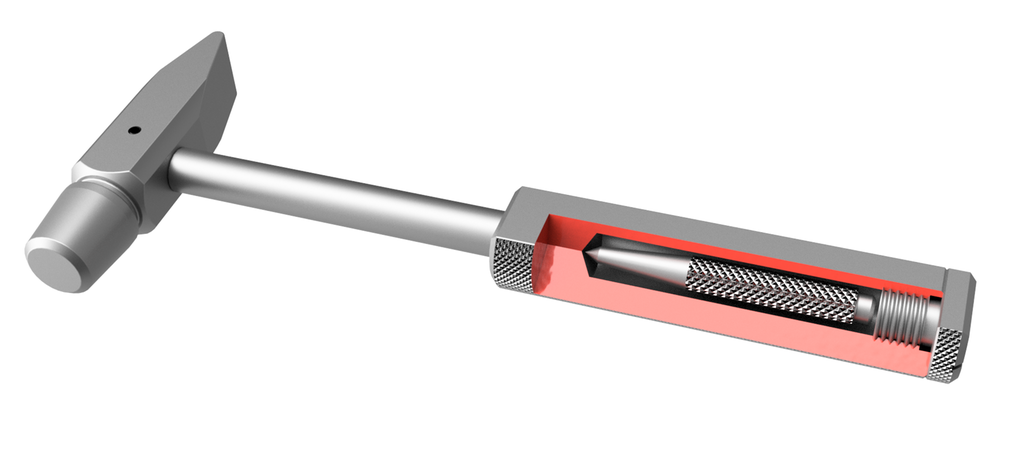

Hammer med gjennomskåret håndtak og en spydlignende gjenstand inni. Illustrasjon. — Her ser du en hammer med integrert kjørner. Lager du din egen?

Hvorfor lage hammer og kjørner?

Hammeren er et slagverktøy vi kan bruke til alt fra å slå inn en spiker til å forme metallplater og løsne fastrusta komponenter. Når vi jobber med metaller, trenger vi også en kjørner for å kunne lage merker på metallet.

Valg av materiale i hammerhodet påvirker både vekta og egenskapene til hammeren. Velger du et mykt og tungt materiale, som for eksempel kobber, får hammeren andre egenskaper enn hvis du velger et lett hammerhode av aluminium eller et materiale av varmebehandla stål.

Hvor hardt og seigt hammerhodet er, påvirker også hvordan det former det materialet du skal slå på.

Kjørneren skal tåle harde slag, og det kan være nødvendig med varmebehandling av deler av kjørneren for at den skal tåle dette.

Lag din egen hammer og kjørner

Når du skal lage en slik hammer og kjørner, er det viktig at du lager en god arbeidsplan, gjennomfører ei risikovurdering knytta til de maskinene du skal bruke, og ivaretar HMS.

Det er også viktig at du har dokumentert sikkerhetsopplæring for de maskinene du skal benytte. Se egne ressurser om maskinene.

Aktuelle maskiner til dette oppdraget kan være:

søyleboremaskin: Sikker bruk av søyleboremaskiner
fres: Sikker bruk av fres
dreiebenk: Sikker bruk av CNC-maskiner
båndsag/kaldsag: Sikker bruk av båndsag
svingjern – gjengebakke og gjengetapp: Boring og innvendig gjenging

Utforming av hammeren og kjørneren

Når du skal lage din egen hammer og kjørner, kan du selv påvirke hvordan utforminga skal være, spesielt hvis du ønsker å benytte hammeren til et spesielt formål.

Skal du bruke hammeren som en smedhammer, bør den kanskje være tung og solid, og utforminga er ikke så nøye. Vil du lage en hammer du skal bruke til å forme metallplater, skal kanskje kantene være mer avrundet, og materialet skal kanskje være noe mykere enn det materialet du skal slå på, slik at det ikke oppstår sår og skader i materialet.

Du kan også velge materialer ut fra bruksområde og vurdere behov for varmebehandling for kjørneren.

Overflatebehandling

Du kan selv velge hvilken type overflatebehandling du vil gi hammeren og kjørneren. Hva med blånering eller pulverlakkering?

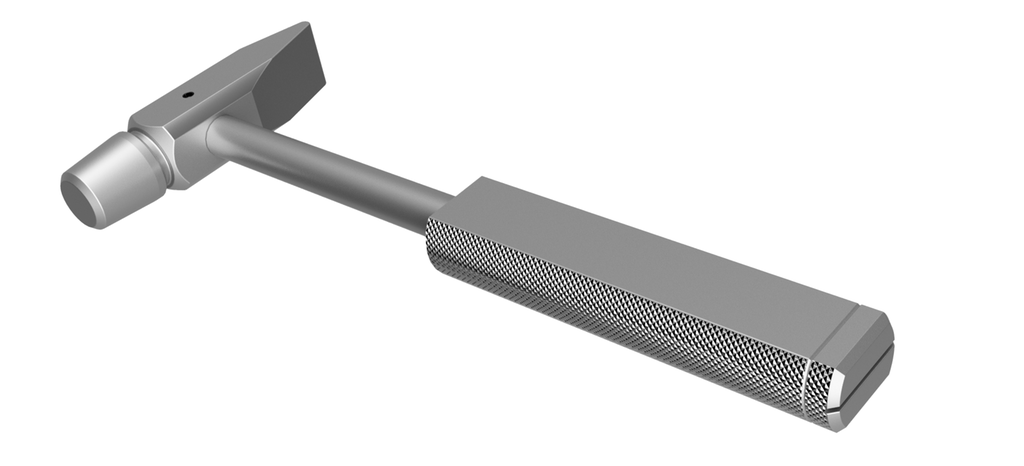

Sølvfarga hammer med et bredt håndtak. Illustrasjon. — Hva tror du ligger i håndtaket på denne hammeren?

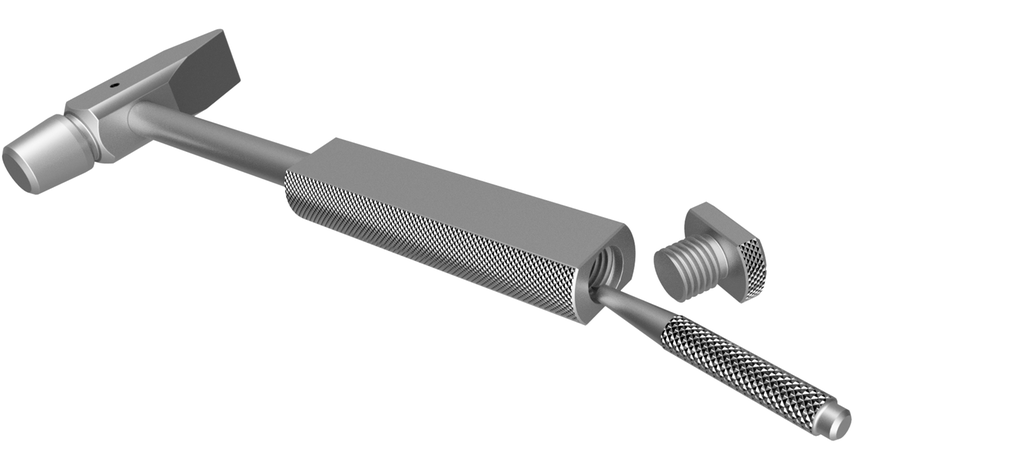

Sølvfarga hammer med bredt håndtak som er åpna i enden, og en spiss kjørner er tatt nesten helt ut av åpningen. En gjenga plugg ligger ved siden av. Illustrasjon. — Her ser du at håndtaket kan brukes til oppbevaring.

Arbeidstegning og 3D-tegning

Arbeidstegninga for dette læringsoppdraget ligger vedlagt som en PDF-fil, og du kan skrive den ut, hvis du ønsker. Tegninga viser de ulik trinnene for produksjon.

I tillegg ligger det vedlagt en 3D-fil av delen. Den kan åpnes i et CAD-program, som Autodesk Fusion 360. Denne filen er i formatene F3D og STEP.
