NDLA-boksen

Lag din egen Arduino-boks

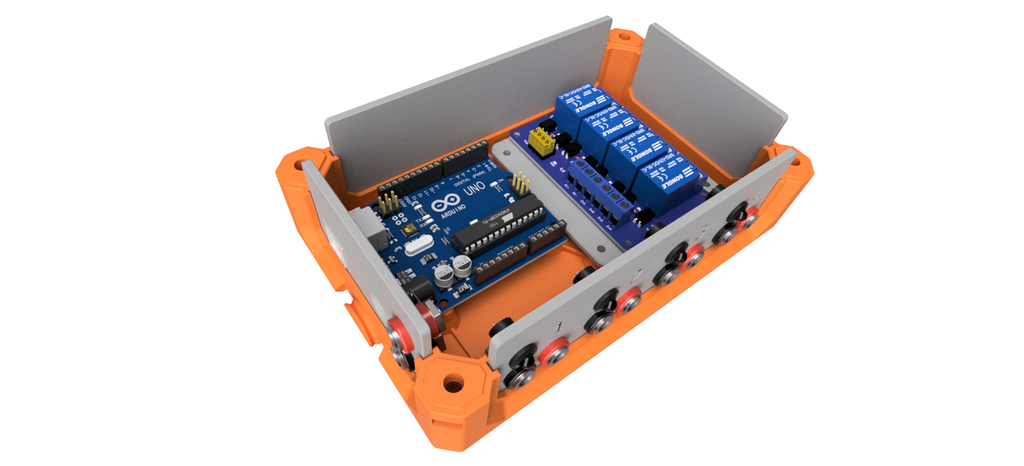

Når du skal kople og programmere en Arduino, blir det ofte mange ledninger og koplinger. Hvis du kan samle Arduino, sensorer og aktuatorer, ledninger og koplinger i en egen boks, blir boksen som en liten styringsenhet eller datamaskin.

Komponentene til boksen skriver du ut med en 3D-printer. Sist i artikkelen finner du nedlastbare filer som kan overføres direkte til en 3D-printer eller hentes inn i et CAD-program og modifiseres der.

Gjør egne modifikasjoner

Ønsker du å kople til andre sensorer og aktuatorer, for eksempel skjerm, servomotor, trykk-knapper, DC-motor eller andre aktuelle komponenter, er det bare å ta mål av komponenten og modifisere enten lokk eller sidevegger slik at komponenten kan festes.

• Kanskje du kan lage en sidevegg med RFID-leser og en servomotor slik at du kan simulere åpning av ei dør med et kort eller ei brikke?

• Hva med en lyssensor og en lysdiode som simulerer automatisk lysregulering basert på utvendig lys?

• Hva med å lage et piano med trykk-knapper for tangenter og en buzzer som lager de ulike tonene?

Mulighetene er mange, det er nesten bare fantasien som setter grenser.

• Arduino boks plain v1(STEP)
• Bunn Arduino-boks(STL)
• Lokk Arduino-boks(STL)
• Komponentplate(STL)
• Komponentplate Arduino-boks(STL)

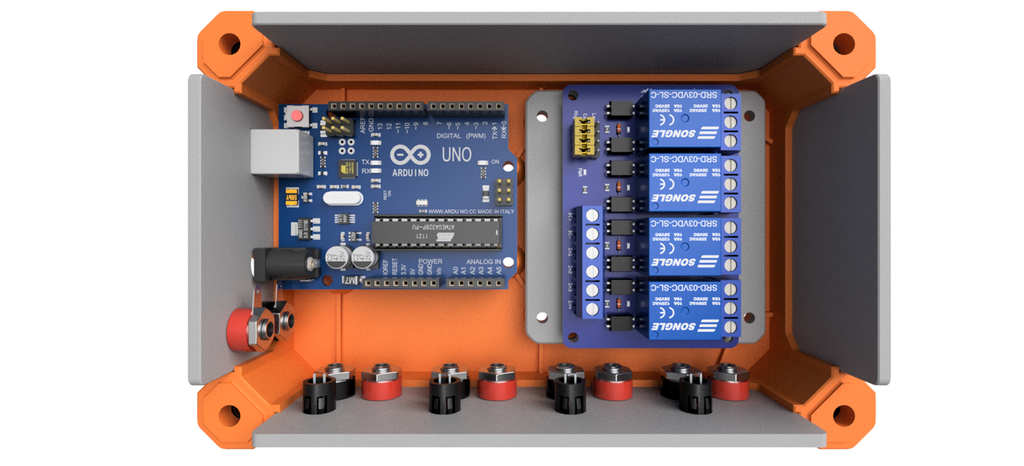

• Komponentplate med hull for 4 reléer(STL)

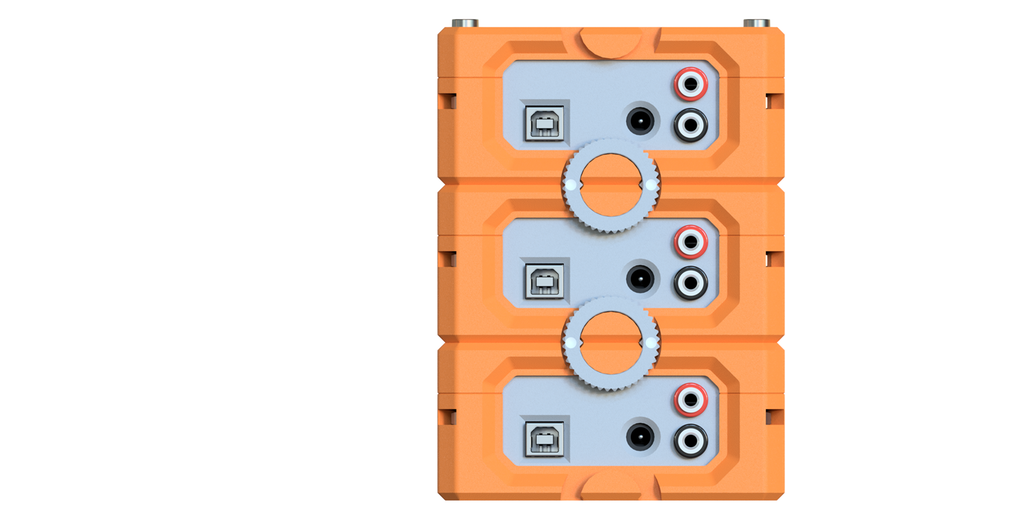

• Kortside med Arduino-interface(STL)

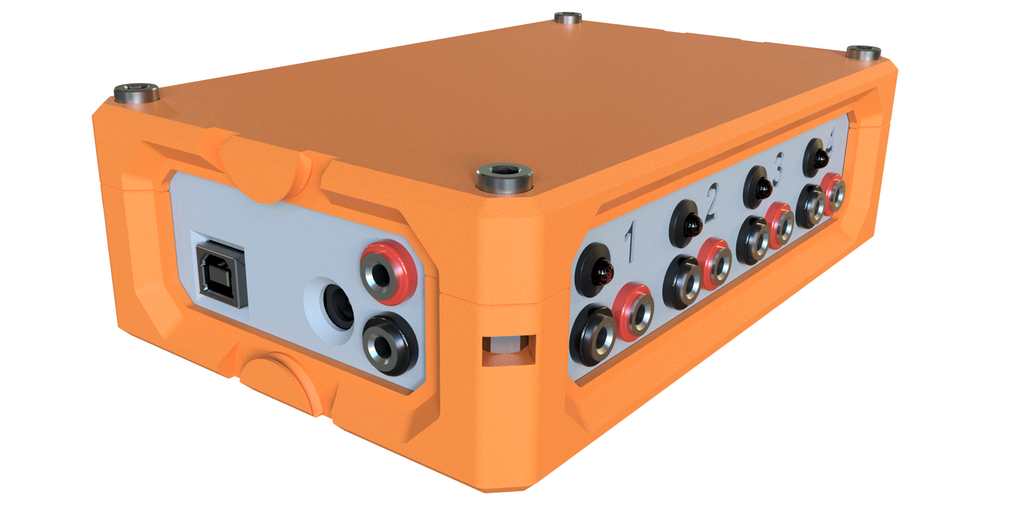

• Kortside med bananplugger(STL)

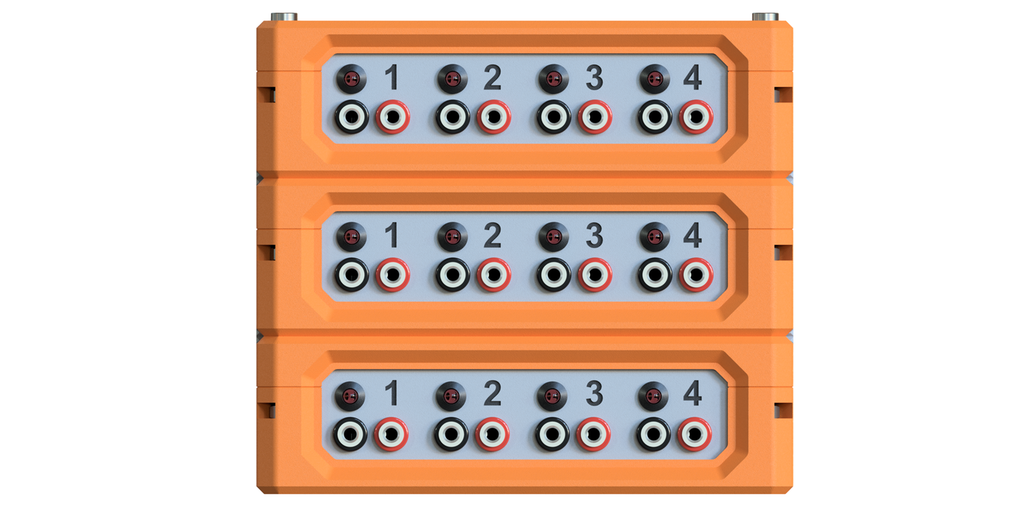

• Langside med bananplugger(STL)
• Langside blank(STL)

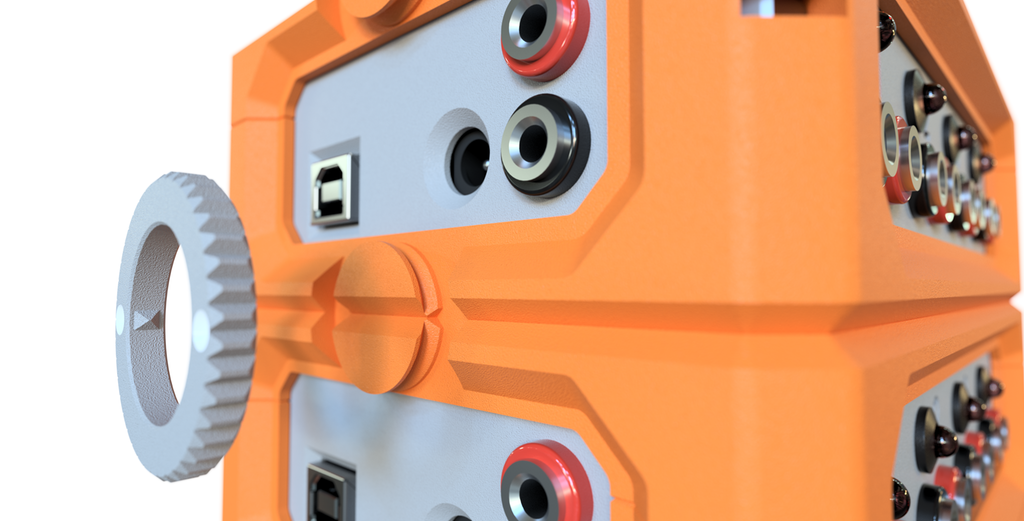

• Forbindelsesmutter Arduino-boks(STL)
