Måleur
Hva er et måleur?

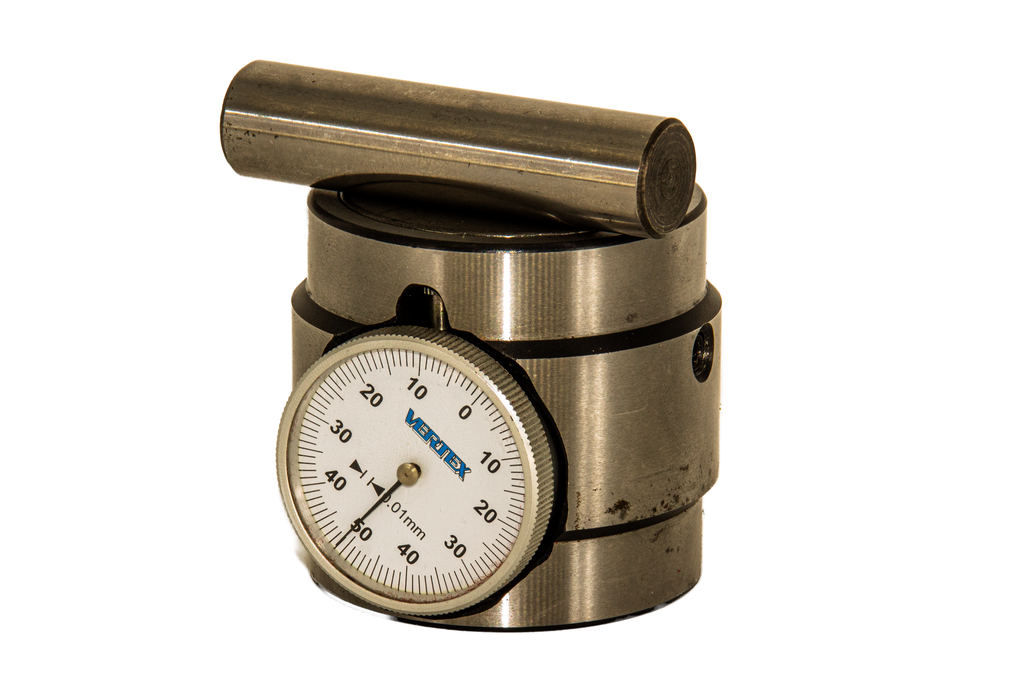

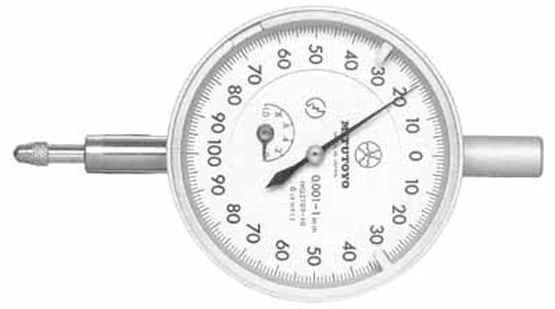

Et måleur er et mekanisk måleinstrument som registrerer svært små avvik i bevegelse eller høyde. Målinga skjer ved at en fjærbelasta målepinne blir pressa mot ei overflate, og selv minimale bevegelser overføres til en viser på ei gradert urskive.
Instrumentet brukes typisk i maskinverksteder, ved montering av akslinger og i kvalitetskontroll av presisjonsdeler.
Bruk av måleur
For å få nøyaktige målinger må måleuret monteres og brukes riktig.
Framgangsmåte:

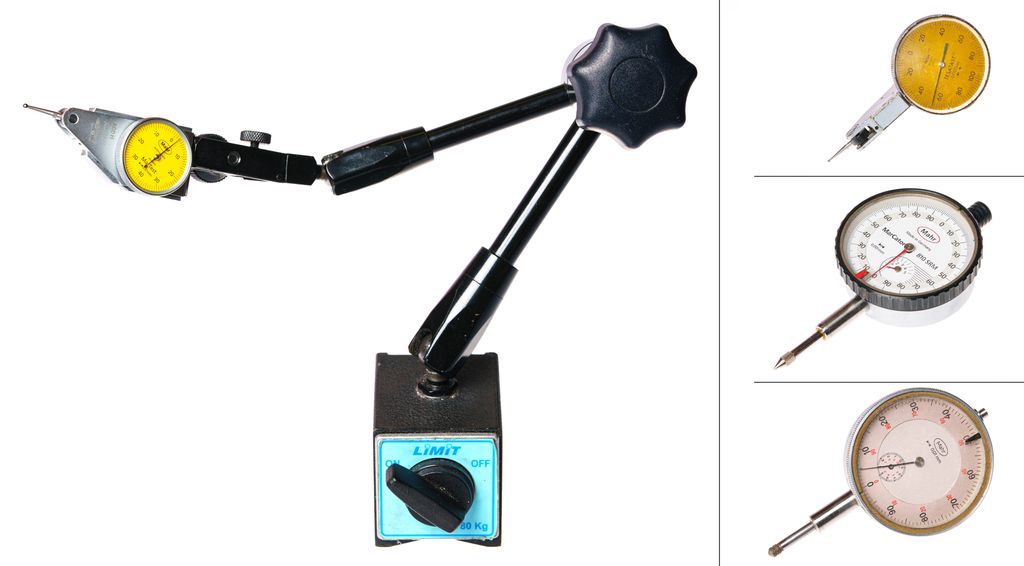

Fest måleuret i et stativ eller en magnetfot på et stabilt underlag.
Plasser målehodet (målepinnen) mot overflata som skal kontrolleres.
Nullstill uret ved å vri urskiva slik at viseren peker på null.
Roter eller flytt arbeidsstykket sakte og observer utslagene på skiva.
Avvik fra nullpunktet viser ujevnheter i overflata eller kast i rotasjonen.
Eksempel
Når vi kontrollerer kastet på en aksling, festes måleuret mot overflata mens akslingen roteres. Hvis viseren beveger seg, betyr det at akslingen ikke er helt rett eller har ujevn overflate.
Fordeler og ulemper
Å velge måleur som måleverktøy kan ha både fordeler og ulemper:
Fordeler
- presis måling av små variasjoner
- kan registrere bevegelser ned til 0,01 mm eller mindre
- kontroll av kast og planhet
- ideelt for roterende deler som akslinger, skiver eller tannhjul
- enkel avlesning
- tydelig urskive gir rask visuell indikasjon på avvik
- allsidig bruk
- kan brukes både horisontalt og vertikalt og på ulike typer overflater
Ulemper
- krever stabil montering
- selv små bevegelser i stativet kan føre til feil måling
- følsomt for vibrasjoner
- omgivelser med maskinstøy eller bevegelse kan påvirke resultatet
- begrensa måleområde
- må brukes innenfor sitt spesifikke måleområde (typisk 1–10 mm)
Praktisk eksempel
En maskinoperatør skal kontrollere kastet på en dreid aksling med en diameter på 50 mm.
Måleuret monteres på et stativ og stilles inn mot akslingens overflate. Når akslingen roteres sakte, viser viseren et utslag på 0,03 mm. Dette betyr at akslingen har et kast på tre hundredels millimeter – innenfor toleransen på tegninga, som er ±0,05 mm.
Refleksjonsspørsmål
Hvorfor må et måleur alltid nullstilles før bruk?
Hva kan skje hvis vi fester måleuret på et ustabilt stativ?
I hvilke situasjoner er det spesielt viktig å kontrollere kast i en komponent?
Hvordan kan du bruke måleuret til å vurdere om ei overflate er plan?
