Klargjøring av rørhåndteringsutstyr

Håndtering av kompletteringsutstyret

Kompletteringsutstyret er annerledes enn borestrengen. Det har stor OD på hele lengden og korte avstander mellom rør og gjengepartiet øverst (collar). Slike ytre faktorer påvirker hvordan vi kan håndtere det når vi skal kjøre det inn i brønnen.

Utstyret leveres i sammenskrudde lengder (assemblies) fra verkstedet på land og løftes inn på boredekk for å bli montert sammen til en lang kompletteringsstreng. Hvert assembly kan være opp mot 15 meter langt. En lang kompletteringsstreng består derfor av veldig mange assemblies.

Mange deler tåler ikke samme behandling som borerør, og det er ikke alltid plass til slips og Iron Roughneck. Derfor bruker vi tilpassede løfterør, slips, sikkerhetsklemmer og noen ganger til og med et ekstra bord over RKB når vi skal installere rør i rør.

Løftestuss (lift sub)

Det finnes ulike måter å løfte inn utstyret på fra rørdekk til boredekk. Noen bruker kraner, andre bruker vanlig rørhåndtering med elevator fra topdrive. Det er ikke uvanlig at vi har ulike gjengetyper og størrelser i øvre del av hver av kompletteringslengdene, og da kan det være bedre å bruke en løftestuss slik at alle løftene blir like. En løftestuss er utformet som et borerør, bare i kort lengde, ofte rundt 2 meter. Gjengen som vender nedover, er tilpasset det utstyret som skal løftes. Det kan derfor være behov for mange ulike løftestusser.

Løftestussen skal kun brukes til løftet inn til boredekk. Den monteres og skrus godt fast i toppen av hver assembly-lengde. Vi bruker samme dimensjon på alle løftestussene slik at vi slipper å skifte elevator.

Elevatoren tar tak i løftestussen når kompletteringslengden skyves inn på boredekk i rørbroen (catwalk), og løfter det hele opp til vertikal posisjon.

Når lengden er skrudd sammen med kompletteringsstrengen som stod i RKB, senkes alt ned til RKB, og slipset settes. Når den nye lengden er senket til RKB, skrus løftestussen av.

Innvendig i elevatoren

På innsiden i elevatoren er det en fôring (bushing) som kan byttes ut. Fôringen endrer innvendig diameter og profilen som holder rundt rørene. Noe kompletteringsutstyr trenger en fôring som er tilpasset gjengeboksen øverst, og andre trenger en helt spesiell type elevator eller en veldig kort elevator.

Dersom elevatoren eller fôringen må byttes, planlegges det inn i kjøreplanen slik at boredekksarbeiderne vet når de skal bytte, og hvilken det skal byttes til.

Slipset (kilebelte) skal også passe til toppen av hvert assembly. Noen ganger er det et veldig kort område der slipset kan settes, og da bruker vi kortere kiler.

På innsiden i slipset er det installert gripflater (dies). Det er korte stålstykker med en ru overflate. Disse kan byttes ut og må sjekkes med jevne mellomrom. Slitte gripflater kan føre til at utstyret glir og blir skadet. Noe kompletteringsutstyr skal helst ikke få merker i overflaten. Da brukes gripflater med mindre ru overflate.

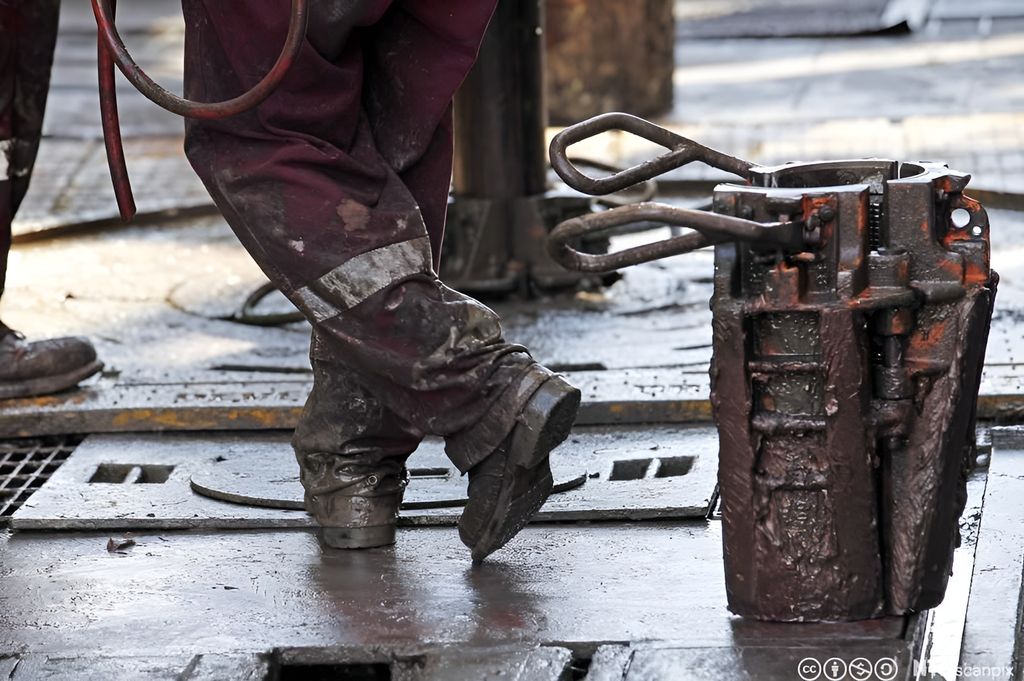

Av og til er det nødvendig med manuelle slips som må bestilles inn spesielt til kompletteringsoperasjonen. Disse slipsene må stå klare på boredekk.

Safety clamp

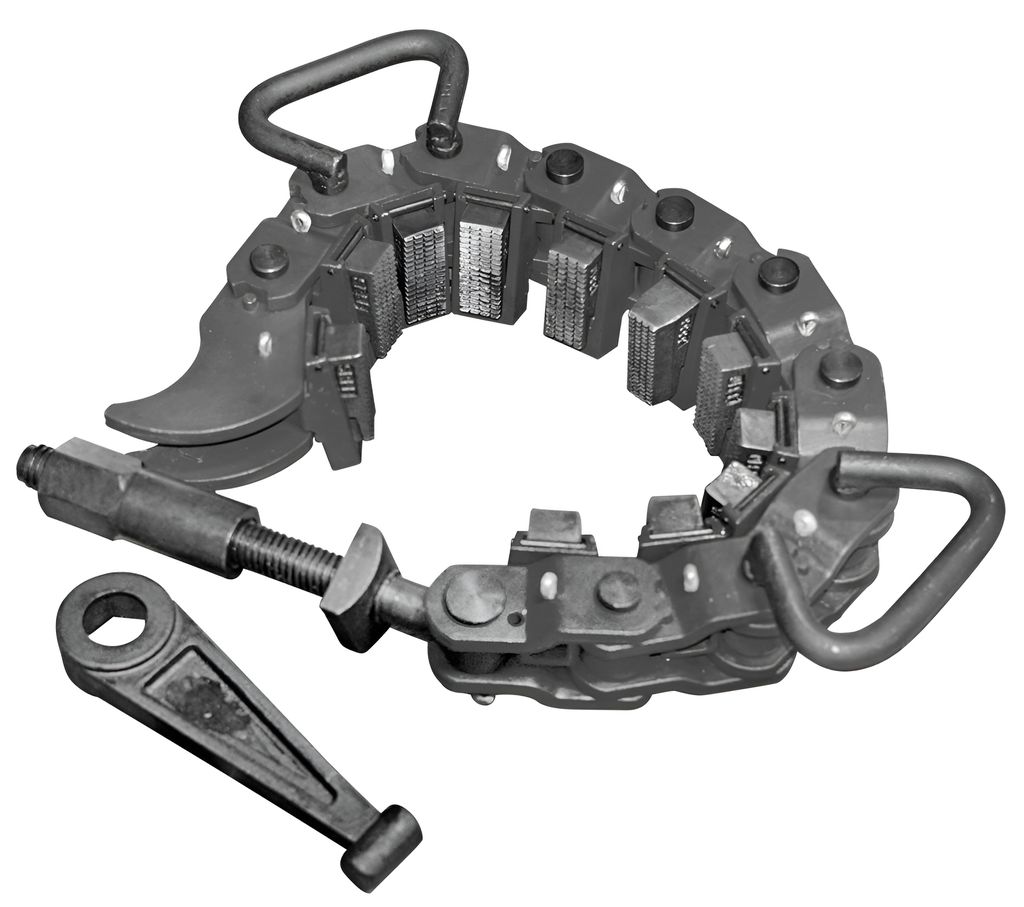

Safety clamp er en sikkerhetsklemme som monteres rundt røret ovenfor der slipset skal settes. Sikkerhetsklemmen har en stor OD som skal hindre at utstyret sklir ned i brønnen dersom slipset mister grepet. En sikkerhetsklemme er bygd opp av flere ledd som er hengslet sammen. På innsiden er det gripflater (dies) som kan byttes ut. Klemmen legges rundt røret og skrus fast ved hjelp av en fastnøkkel. Pass godt på nøkkelen slik at den ikke faller ned i brønnen!

Når kompletteringsstrengen skal senkes i brønnen, må vi først fjerne sikkerhetsklemmen.

RKB bushing

Hullet i RKB må justeres slik at alt utstyr som skal ned i brønnen, kommer inn, og slipset passer i mellom. Det gjør vi ved å bytte ut innsatsene (bushing) i hullet. Bushings er halvsirkelformede stålkiler som settes ned i hullet. De er utformet med en skråstilt innside der slipset kan kile seg fast mellom kompletteringsstrengen og hullet.

Ekstra bord over RKB

I noen kompletteringer bruker vi rør i rør. Det gjelder blant annet for gruspakking og for soneisolerte kompletteringer. Når vi skal kjøre en innvendig streng i en ytre streng, må begge to settes i slips.

Når vi har kjørt alle lengdene i den ytre delen, settes den i slips på RKB. Så setter vi inn et spesiallaget bord med hull i midten og plass til slips. Bordet står over stick-up av kompletteringsutstyret. Det ekstra bordet brukes til å kile fast den indre strengen mellom hvert assembly. Når hele den indre strengen er skrudd sammen, monteres den fast i den ytre, og det ekstra bordet og slipset fjernes.

Hullcover

Mellom hvert assembly er det viktig å dekke til brønnhullet slik at vi ikke mister verktøy eller annet ned i rommet mellom kompletteringsstrengen og RKB. Hullcover er en type presenning eller gummimatte som trekkes inn til strengen som står i hullet.

Barrierer under innkjøring

I brønnen står det kompletteringsvæske (brine) som primærbarriere. Det er likevel nødvendig å planlegge for alle typer hendelser når vi skal kjøre inn kompletteringsutstyret. Dersom vi får innstrømning av olje eller gass i brønnen mens vi holder på å skru sammen kompletteringsutstyret på overflaten, må vi kunne stenge både på innsiden og utsiden av kompletteringsstrengen. Til dette bruker vi IBOP, Kelly Cock og BOP.

Det er ikke uvanlig at vi har ulike gjengetyper og -størrelser i øvre del av i hver av kompletteringslengdene, og derfor må vi ofte ha flere gjengeoverganger (x-over) stående klar på boredekk. Gjengeovergangens øvre gjenge skal passe til en Kelly Cock eller IBOP (stengeventil) som også skal stå klar på dekk. Gjengene i stengeventilene passer til borerørenes gjenger.

Vi kopler stengeventilen på toppen av kompletteringsstrengen og lukker den slik at det ikke kommer væske eller gass opp til boredekk gjennom kompletteringsstrengen.

Kelly Cock-ventilen lukkes ved hjelp av en spesialnøkkel som vi alltid skal vite hvor er. Pass godt på nøkkelen slik at den ikke faller ned i brønnen!

På utsiden av kompletteringsstrengen (ringrommet) skal vi kunne stenge BOP, og det betyr som regel at vi må sette på en hel lengde med borerør (et stand) og senke strengen ned i brønnen slik at BOP-ventilen kan lukkes rundt borerøret.

Du kan få tips om utstyrssjekk og beste praksis for komplettering på den engelsk-språklige nettsiden Drilling for Gas.
