Rørhåndtering på rørdekk

Arbeid på rørdekk

Ulike typer og dimensjoner av rør (borerør, vektrør, casing, kompletteringsutstyr) leveres om bord på riggen og legges ut på rørdekk. Personellet som jobber på rørdekk, er typisk boreoperatørlærlinger sammen med erfarne offshorearbeidere. Dekkspersonellet eller serviceselskapets representant måler lengden, drifter rørene og noterer serienummer for å ha kontroll på hvert eneste rør som er om bord. Deretter skal rørene legges på den plassen de har fått tildelt.

Arbeid på rørdekk kan medføre klemskade og fallende gjenstander. Derfor er det viktig at du som jobber der, sperrer av området og er oppmerksom på din egen og andres plassering mens vi bruker kraner og hydrauliske maskiner.

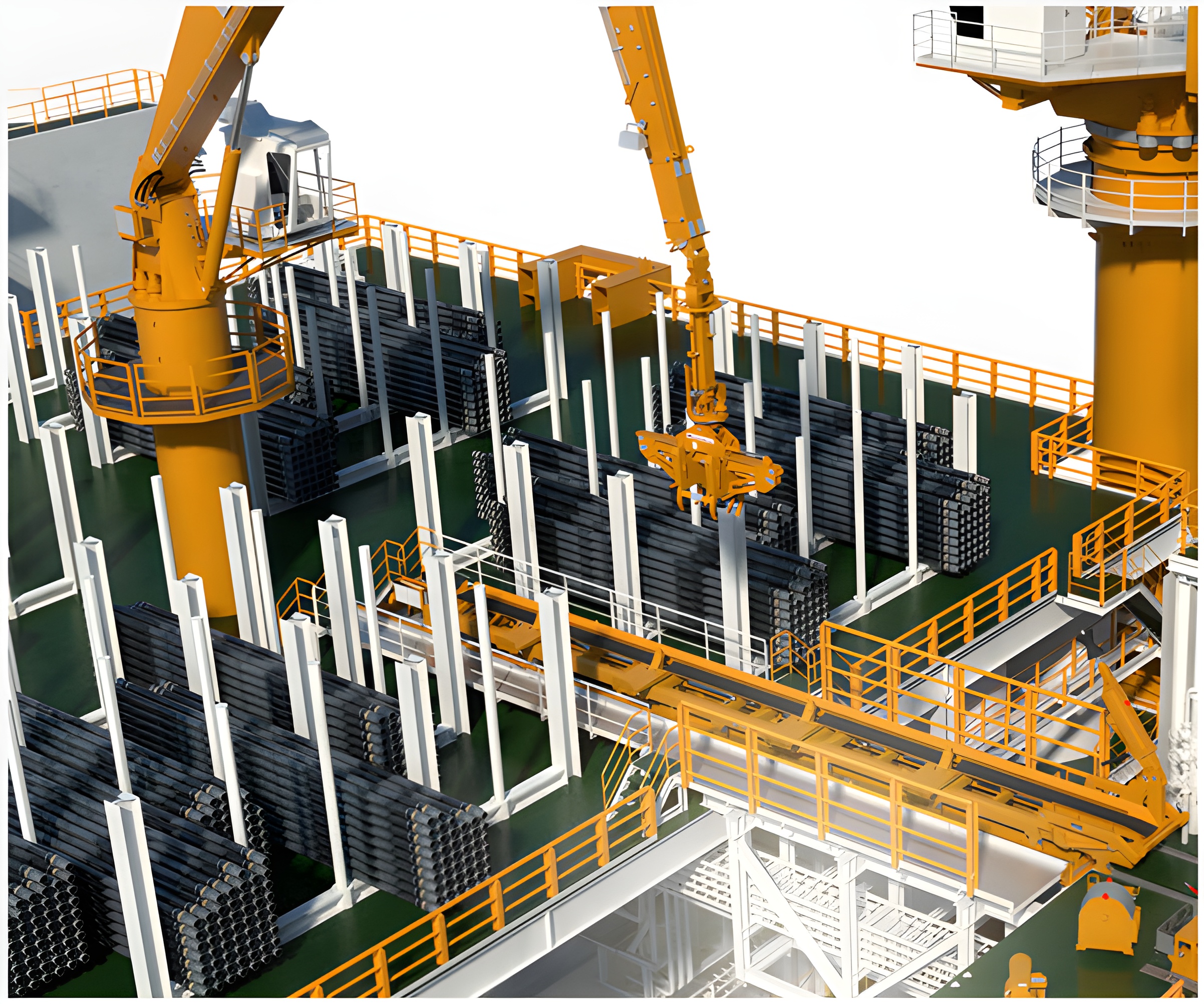

Rørlageret

Rørlageret består av H-bjelker som er sveiset til dekket og vertikale støttepåler som skiller av rørlageret i mindre deler. Rørene legges oppå tverrbjelkene. Vi kan lagre flere lag med rør oppå hverandre. Mellom lagene legger vi "strø", det er trebjelker som gjør det lettere å få tak på rørene mellom lagene. Strø skal legges på samme område i høyden, slik at alle rør støttes på samme punkt.

Rørlageret organiseres slik at rørene som skal brukes først i brønnen, ligger nærmest catwalk-maskinen. Rørets topp-ende skal peke mot boredekk.

På rørdekk plasseres også containere og basketer som kommer med utstyr fra underleverandører. Det gjør at rørdekk til tider er svært fullt.

Kranen på rørdekk

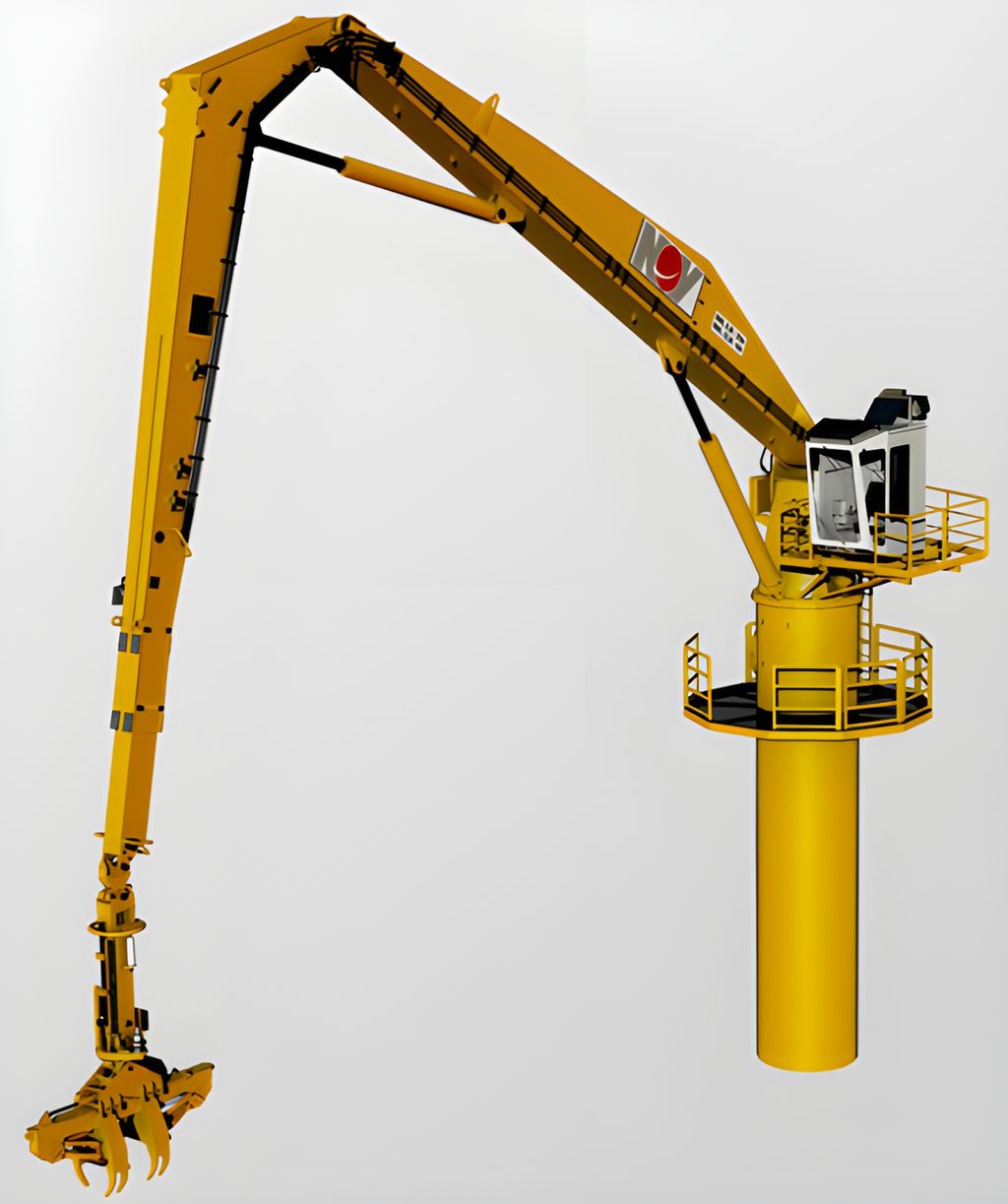

På rørdekk kan vi bruke hovedkranen, sidekranene eller rørkraner. Noen rigger har en traverskran som brukes til dette arbeidet, og andre rigger bruker en spesialutformet rørkran som har en teleskop-arm med lang rekkevidde.

En rørhåndteringskran er plassert slik at den har rekkevidde over hele rørdekket. Kranen brukes både til flyttearbeid på dekk og til å levere rør fra pipedeck til catwalk machine.

Det finnes ulike typer gripemekanisme til kranene. De fleste rørkraner har ei klo som griper rundt røret og klemmer til før den løfter røret opp. En rørkran løfter vanligvis ett rør om gangen, noen ganger to–tre rør, i motsetning til hovedkranene som løfter bunter med rør. Gripemekanismen kan byttes ut slik at kranen fungerer som en vanlig kran.

Kloa er tilpasset et utvalg dimensjoner rør, for eksempel ytre diameter fra 5 til 9 tommer. For å kunne bruke ei slik klo må den være innstilt på rørdimensjonen som skal løftes, slik at den ikke klemmer for hardt eller holder for løst på lasten. Noen ganger må det skiftes klo på rørdekk-kranen for å kunne håndtere riktig størrelse rør.

Rørbro til boredekk

Rørbroen omtales som Catwalk machine (CWM). Den skal transportere rør mellom rørdekk og boredekk.

Det finnes mange forskjellige typer CWM, med ekstrafunksjoner som blant annet kan rulle rør, vippe rør, skyve rør, håndtere flere rør om gangen og så videre. Typen CWM som velges, er ofte bestemt ut fra høydeforskjellen mellom rørdekk og boredekk.

Når rørene er kommet på CWM, skal rørene transporteres inn til boredekk.

Rørbroen skyver rørene fram mot boredekk. Dersom det er stor høydeforskjell mellom rørdekk og boredekk, kan rørbroen ha en vippefunksjon som løfter rørene opp til boredekk. Dette kan gjøres manuelt eller automatisk. Ved manuell kjøring vil operasjonen kjøres ved hjelp av en joystick. Automatisk styring skjer fra cyberbase-stolen og er koordinert med de andre fjernopererte maskinene.

Noen plattformer har en rørbro som er fastmontert. I dette tilfellet kommer det en eagle ned til rørbroen og plukker opp røret for så å ta røret med inn til boreriggen.
