Hva kan du om fjernoperert rørhåndtering?

Fjernoperert rørhåndtering skjer med kran og rørbro fra rørdekk til boredekk. Automatiserte systemer fører, posisjonerer og kopler rørene, noe som gir økt sikkerhet og en mer effektiv boreoperasjon. Test kunnskapen din om fjernoperert rørhåndtering.

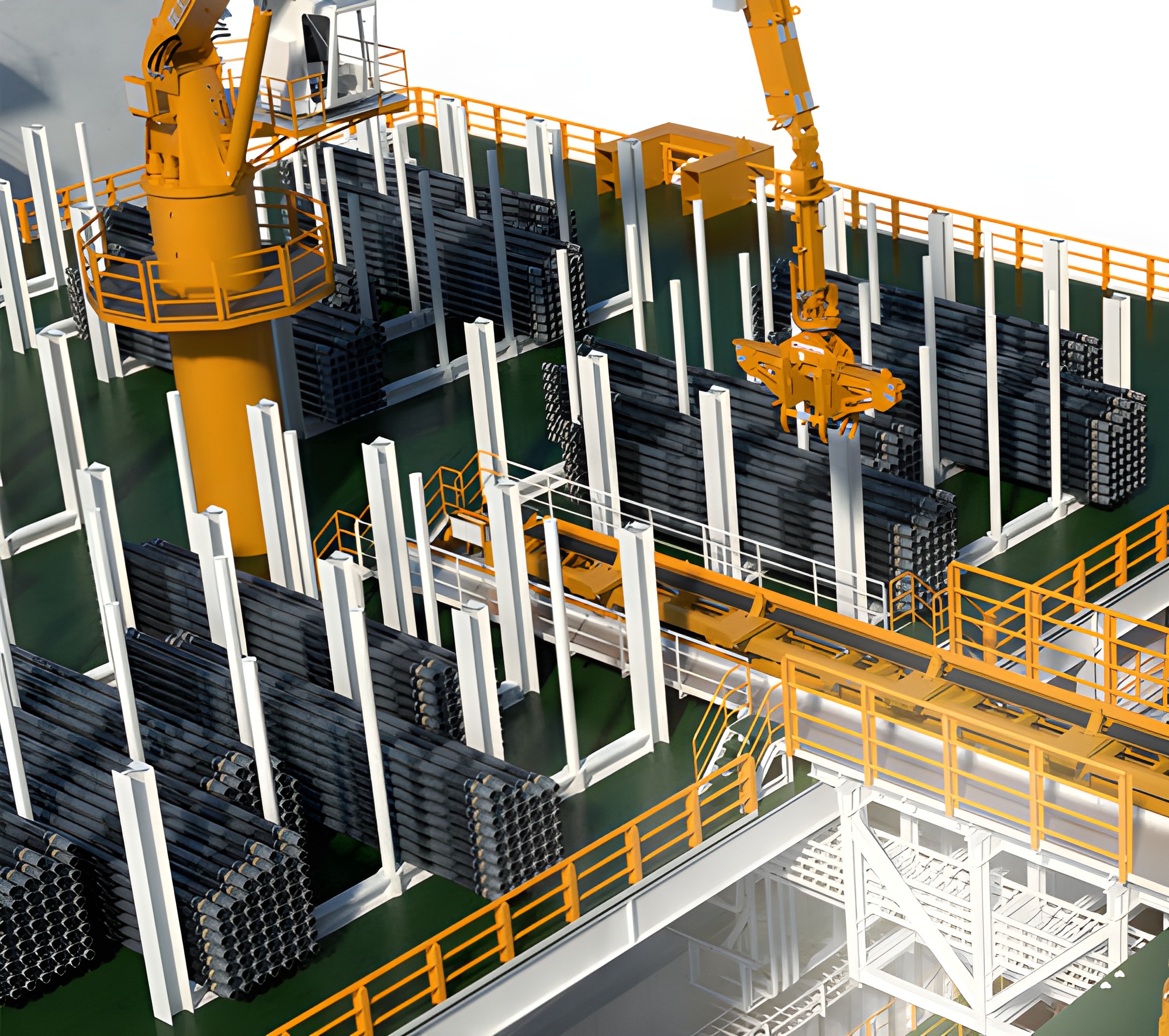

Rørlager og automatisert kran som styrer alle operasjoner. Illustrasjon. — Fjernoperert rørhåndtering

Operasjoner ved fjernoperert rørhåndtering

1. Løft fra rørdekk

Rørseksjoner løftes fra rørdekk ved hjelp av kran eller fjernstyrt løfteutstyr.

2. Transport via rørbro

Rørene føres automatisk eller fjernstyrt over rørbroen til boredekket.

3. Posisjonering på boredekk

Fjernstyrte maskiner (pipehandler/eagle eller tilsvarende) plasserer røret på riktig posisjon ved borestrengen.

4. Sammenstilling

Rørseksjoner koples til borestrengen med momentnøkler eller automatiserte torque tools.

5. Håndtering tilbake

Ved trekking av rør føres rørene tilbake via rørbro til rørdekk for lagring eller videre transport.

Oppgave

I den interaktive animasjonen under (lengde 1:15) er det klikkpunkter med både forklaringer og oppgaver i tekst.

Slutt på ikkje-tilgjengeleg innhald.

Oppgaven i tekstform

Skate

Skaten er vogna som rørene føres over til. Den føres fram til boredekk enten ved hjelp av hydraulisk sylinder, et belte eller en kjede som er drevet av en motor.

Shuttle

Shuttle er ei skyveplate som ligger i bakkant av røret. Den skyver røret fram forbi skaten slik at elevatoren kan ta tak i rørets profil. Shuttle opereres hydraulisk eller ved kjedeoverføring fra motor.

Rørstøtte

Rørstøtten fungerer som en rulle for røret når det heises opp med elevatoren. Støtten hindrer at røret begynner å svaie når det forlater skaten i CWM.

Musehullet

Røret settes vertikalt i musehullet, klart for sammenskruing med neste rør. Når et stand er bygget, settes det i fingerbordet (setback).

Neste rør

Neste rør føres fram i catwalken og skyves inn til boredekk med shuttelen. Når røret senkes ned til røret i musehullet, kan iron roughneck skru sammen rørene.
