Tannhjulspumpe

Tannhjulspumpe, også kalt girpumpe, er mye brukt innen hydraulikk. Som navnet sier, har pumpa tannhjul som suger inn og presser ut hydraulikkvæske i et hydraulikkanlegg. Hvordan kan to tannhjul lage et hydraulisk trykk?

Tannhjulspumpa

Tannhjulspumpa er en av de eldste og mest brukte pumpetypene i industrien. Pumpa er svært godt egna i væskeoverføringsprosesser. Den blir brukt i ulike industrielle systemer som olje- og gassindustrien, matvareindustrien og kjemisk produksjon.

Konstruksjon

Ei tannhjulspumpe består av to tannhjul som roterer inne i et pumpekammer. Hvert tannhjul har tenner som griper inn i hverandre og skaper et forsegla kammer mellom seg og veggene i pumpekammeret.

Tannhjula er montert på aksler som er drevet av ei ekstern kilde, for eksempel en elektrisk motor. Pumpekammeret er utstyrt med innsugs- og utløpsporter. De tillater væska å strømme inn og ut av pumpa.

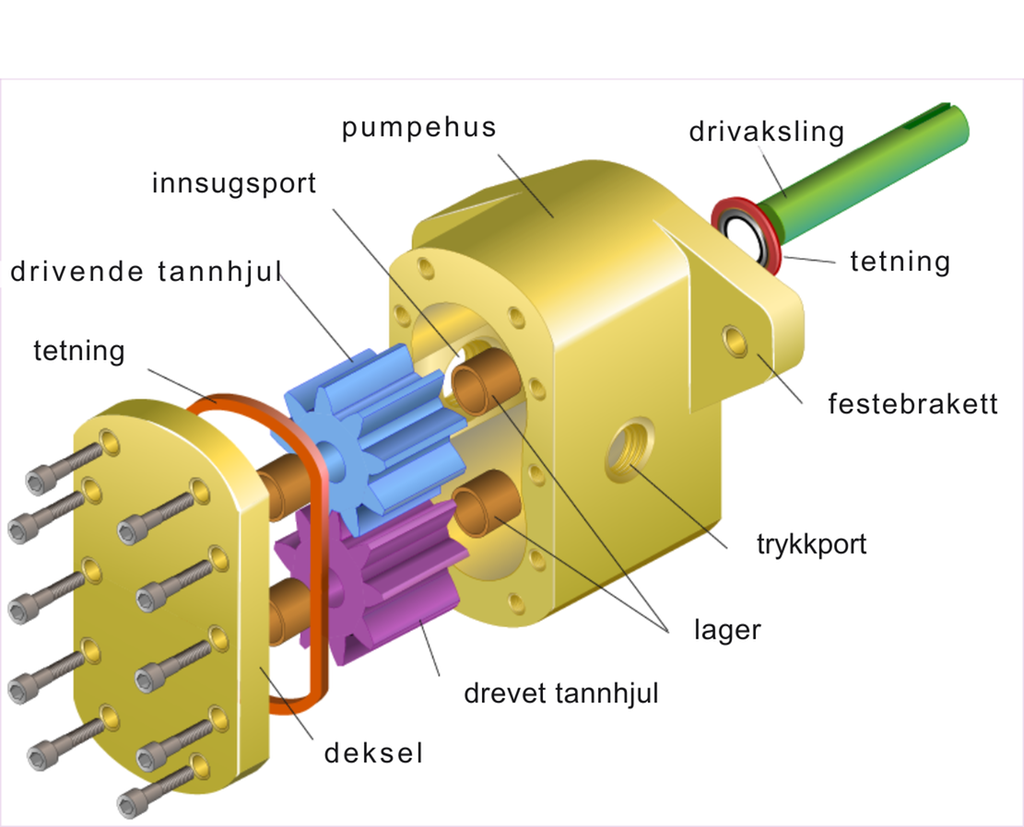

Ei demontert tannhjulspumpe som viser alle komponentene. Illustrasjon. — Komponentene i ei tannhjulspumpe.

Virkemåte

Når tannhjula roterer, beveger væska seg fra innsuget til utløpet gjennom de separate kamrene som blir danna mellom tennene i tannhjula og veggene i pumpekammeret.

Når tannhjula roterer, skaper de et vakuum i innsugsområdet ved at tennene på tannhjula går fra hverandre og skaper et større volum. Dette vakuumet trekker væska inn i kammeret. Tennene drar så væska med seg rundt i kammeret til utløpssida.

Når tannhjula fortsetter å rotere, blir væska tvunget ut av kamrene og gjennom utløpsporten ved at volumet på kammeret minker, og det blir skapt et hydraulisk trykk når væska blir forsøkt komprimert.

Denne sykliske bevegelsen skaper en kontinuerlig strømning av væske gjennom pumpa.

Prinsippskisse av ei tannhjulspumpe. Animasjon. — Her blir væske sugd inn på undersida av vakuumet som oppstår når tennene går fra hverandre. Væska blir frakta til oversida og pressa ut av utløpet fordi det blir mindre rom til væska når tennene går sammen.

Bruksområde

Tannhjulspumper har flere bruksområder i industrien. Noen av de vanligste er:

olje- og gassindustrien: pumper olje, drivstoff, smøremidler og andre typer væske i produksjon, transport og lagring av olje- og gassressurser
kjemisk produksjon: pumper kjemikalier i ulike kjemiske prosesser, inkludert dosering av reagenser, overføring av råvarer og handtering av prosessvæsker
matvareindustrien: pumper viskøse væsker som sirup, smøremidler og smaksstoffer i matproduksjonsprosesser
produksjonsindustrien: pumper væsker som smøremidler, kjøle- og skjæreoljer i maskineri og produksjonsprosesser

Trykk på plusstegnet på bildet under for å se hva alle komponentene heter:

Fordeler

Tannhjulspumpa har en del fordeler i forhold til andre pumpetyper til bruk i hydraulikk:

kompakt design og enkel konstruksjon
evna til å handtere høyt trykk og høy viskositet
god nøyaktighet og pålitelighet i dosering og strømningskontroll
