Swashplate

Hva er ei swashplate?

Ei swashplate, eller skråskive, er en maskinteknisk enhet som blir brukt til å omdanne roterende bevegelse til lineær bevegelse. Slik blir presis kontroll over strømningsfart og trykk mulig.

Konstruksjon

Ei swashplate har følgende hovedelementer:

• Skråstilt skive: Skiva er montert på en aksel, der vinkelen på skiva i forhold til akselen bestemmer den lineære bevegelsen.

• Medbringere: Disse kopler swashplata til stemplene og overfører den lineære bevegelsen til mekanisk arbeid.

• Justering av vinkel: Ved hjelp av en kontrollmekanisme kan vi endre vinkelen på plata. Det gir trinnløs regulering av væskestrøm og trykk.

Når skiva er montert i en skrå vinkel, oscillerer overflata langs lengda på akselen under rotasjon. Det skaper en bevegelse som presser stemplene inn og ut, og gjør det mulig å suge væske inn i pumpa og trykke væske ut under høyt trykk.

Virkemåte

Ved hjelp av en kontrollmekanisme kan vi justere swashplata for å endre vinkelen på styringsspora. Det gjør det mulig å regulere strømningshastigheten og retninga på den hydrauliske væska til de individuelle stemplene.

Swashplata opererer ved å utnytte den skrå vinkelen mellom skiva og akselen til å konvertere roterende bevegelse til lineær bevegelse.

• Sugefase: Når swashplata roterer, blir stemplene trukket tilbake, og enveisventiler åpner for at væska kan bli sugd inn i kamrene på pumpa.

• Trykkfase: Under videre rotasjon blir stemplene pressa framover. Det skaper høyt trykk og tvinger væska ut av pumpa gjennom utløpsventiler.

• Kontroll av strømningshastighet: Justering av vinkelen på swashplata regulerer væskemengden som blir pumpa. En større vinkel gir høyere strømningshastighet. En mindre vinkel reduserer væskemengden som blir pumpa.

Denne mekanismen gir høy presisjon og effektivitet. Det gjør swashplatepumper til et populært valg for hydrauliske systemer som krever variabel strømningshastighet og trykk.

Bruksområder

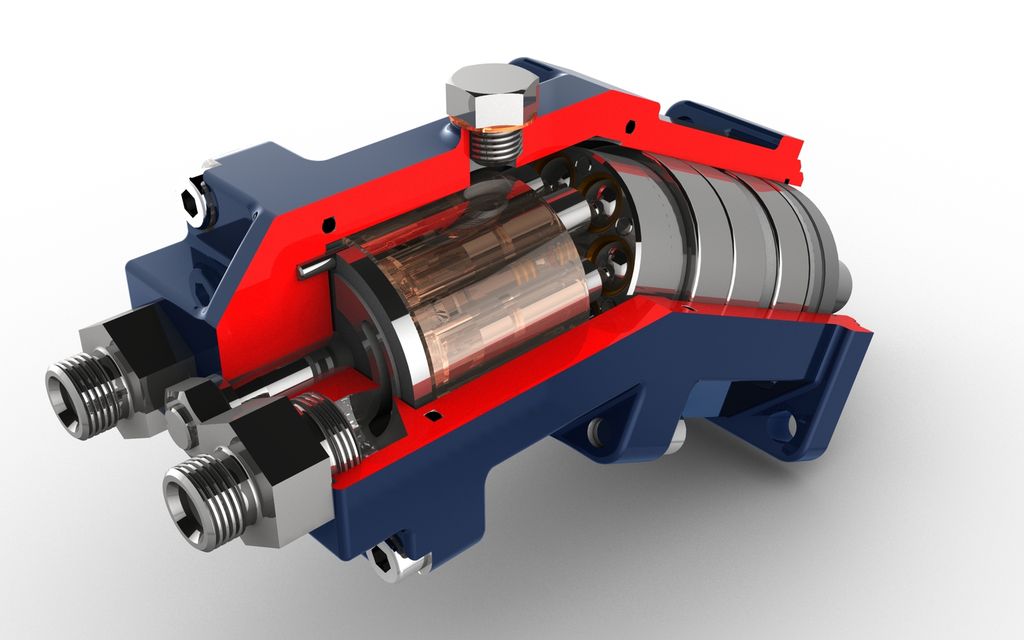

Swashplata er en viktig komponent i blant anna aksialstempelpumpa. Swashplata presser her mot flere stempler innretta parallelt med inngående aksling, og disse stemplene pumper hydraulikkvæske.

I industrien har swashplata flere bruksområder, blant andre:

Fordeler med swashplata

Swashplata har en del fordeler. Pumper med denne teknologien kan være et smart valg når vi skal utvikle og montere et hydraulikkanlegg.

• Presis kontroll: Swashplata gjør det mulig å regulere strømningshastighet og retning nøyaktig. Det er viktig for presis styring og bevegelse i hydrauliske systemer.

• Høy effektivitet: Swashplata gjør effektiv overføring av kraft mulig, og reduserer energitap i systemet.

• Fleksibilitet: Ved å justere vinkelen på swashplata kan vi tilpasse og endre ytelsene til systemet etter behov.

Ulemper med swashplata

Swashplata har også noen ulemper. De er det viktig å vurdere hvis du skal bygge et hydraulikanlegg der du vil bruke ei pumpe med swashplate.

• Slitasje: Kontakten mellom stemplene og styringsspora kan føre til slitasje over tid. Det kan kreve periodisk vedlikehold og erstatning av deler.

• Begrensa hastighet og dreiemoment: Swashplatesystemer kan ha begrensninger når det gjelder maksimal hastighet og dreiemoment som kan oppnås.

Swashplata gir fordeler som presis styring og høy effektivitet. Men det er viktig å være oppmerksom på slitasje og eventuelle begrensninger med tanke på hastighet og dreiemoment. Nøye design og vedlikehold er avgjørende for å opprettholde optimal ytelse og pålitelighet i swashplatesystemer.
