Retningsventiler

Hva er retningsventiler?

Retningsventiler er svært viktige komponenter i et hydraulikkanlegg. Ved å kontrollere strømretninga kan disse ventilene styre bevegelse, trykk og strømningshastighet i systemet.

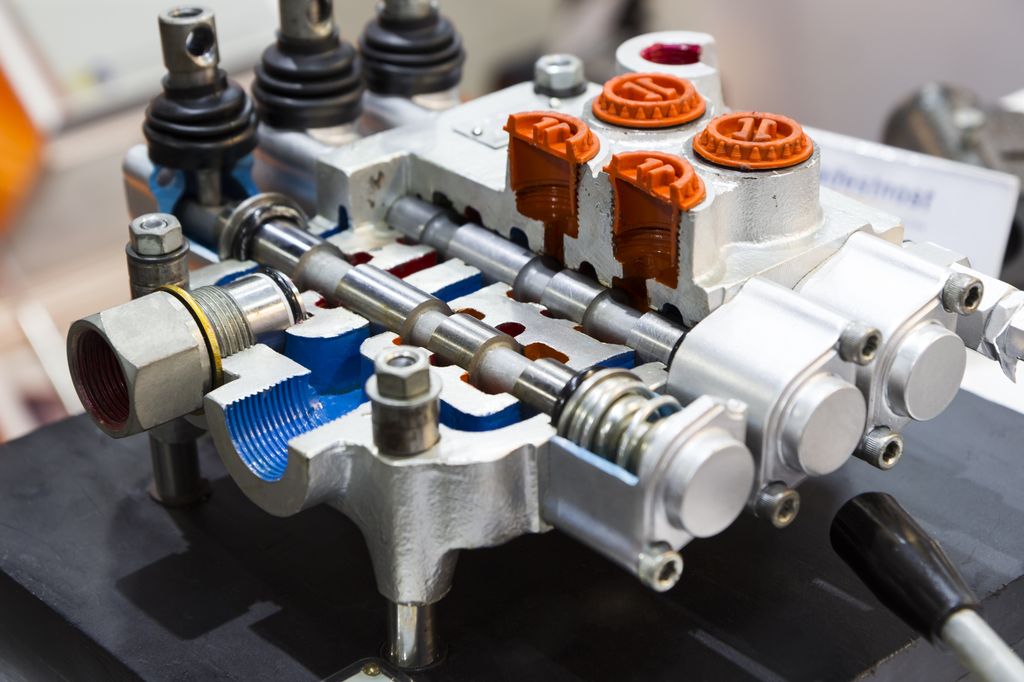

Konstruksjon av retningsventiler

Retningsventiler fins i flere konstruksjonsformer, inkludert spoleventiler, pilotventiler, kuleventiler og sluseventiler.

• Materialvalg: Ventilene er vanligvis laga av holdbare materialer som rustfritt stål eller messing for å tåle krevende driftsforhold.

• Tilkoplingsmetoder: De kan ha skruforbindelser eller flenser, avhengig av konstruksjonen til hydraulikkanlegget.

• Designvariasjoner: Ventilene kan ha ulike porter og konfigurasjoner. Det gjør dem tilpasningsdyktige til forskjellige systemkrav.

De fleksible konstruksjonsformene gjør retningsventiler til ei allsidig løsning for mange industrielle behov.

Hvordan fungerer retningsventiler?

Retningsventiler fungerer ved å åpne eller lukke porter som regulerer strømretninga til hydraulisk væske.

• Aktivering: Vi kan betjene ventilene mekanisk eller elektromekanisk, alt etter typen.

• Strømningskontroll: Når ventilen blir aktivert, åpner spesifikke porter seg for å tillate væska å strømme i ei bestemt retning. Når ventilen blir deaktivert, lukker portene seg og blokkerer strømmen.

• Presisjon: Denne mekanismen gir presis kontroll over strømretninga på væska og bidrar til optimal ytelse i systemet.

Benevnelser

Retningsventiler i hydrauliske systemer har fått benevnelser på en standardisert måte basert på antall porter og stillinger. Benevnelsene er viktige for å forstå hvordan ventilene fungerer og hvordan vi kan bruke dem i et hydraulisk system.

Hva betyr benevnelsen på en retningsventil?

Benevnelsen på en retningsventil beskriver vi vanligvis med et to-tallsystem, for eksempel 4/3-ventil.

1. Det første tallet (antall porter) viser hvor mange tilkoplinger ventilen har for hydraulikkolje.

2. Det andre tallet (antall stillinger) angir hvor mange forskjellige posisjoner ventilen kan ha.

Eksempler på vanlige retningsventiler:

Forklaring av porter i retningsventiler

Portene på en retningsventil har standardiserte betegnelser.

• P (pressure): trykkporten der hydraulikkoljen blir tilført

• T (tank): returporten der oljen blir ført tilbake til tanken

• A og B (arbeidsporter): tilkoplinger for å styre aktuatorer (sylindere eller motorer)

I en 4/3-ventil er portene ofte:

• P = trykkinngang

• T = retur

• A og B = arbeidsporter til en dobbeltvirkende sylinder

Vanlige midtstillinger i 4/3-ventiler

En 4/3-ventil har tre stillinger, og midtstillinga bestemmer hvordan oljen oppfører seg når ventilen ikke er aktivert. Noen vanlige midtstillinger:

• Åpen midtstilling: Alle porter er åpne, slik at olje kan sirkulere fritt.

• Lukka midtstilling: Alle porter er stengt. Det låser bevegelsen til aktuatorene.

• Flytende midtstilling: Arbeidsportene (A og B) er åpne mot retur (T), men trykkporten (P) er stengt.

Aktivering av retningsventiler

Vi kan aktivere retningsventiler på flere måter, alt etter bruksområde.

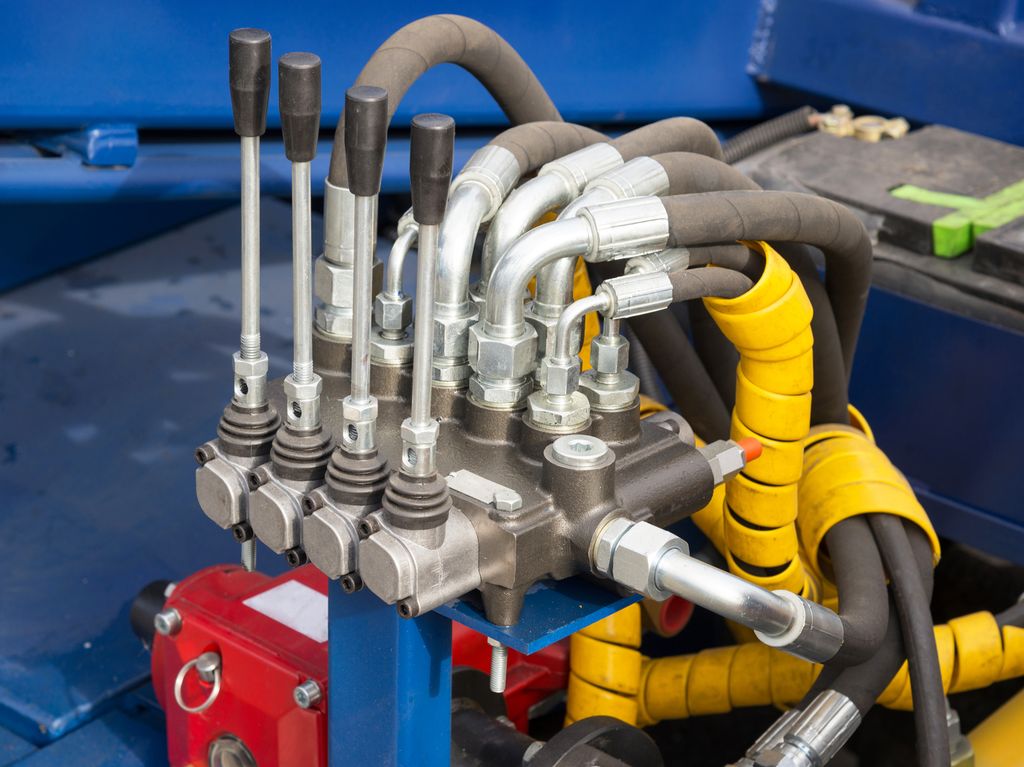

• manuell aktivering: handspak, knapp eller pedal

• elektrisk aktivering: solenoider (elektromagnetisk styring)

• pneumatisk eller hydraulisk aktivering: bruker trykkluft eller hydraulikkolje til å flytte ventilen

• mekanisk aktivering: kamskiver eller ruller som påvirker ventilstillinga

Fordeler og ulemper ved bruk av retningsventiler

Fordeler

• Presis kontroll: Retningsventiler gir nøyaktig styring av hydraulisk væskestrøm i ulike retninger.

• Fleksibilitet: Vi kan tilpasse dem til forskjellige applikasjoner og driftsbehov ved valg av riktig type og konfigurasjon.

• Pålitelighet: Retningsventiler er konstruert for å være holdbare og pålitelige i krevende driftsmiljøer.

• Volumstrøm: De fleste retningsventilene er trinnløse. Det gjør også at de fungerer som volumstrømsregulatorer og kan justere hastigheten på for eksempel en bevegelse eller en motor ved at du regulerer ventilåpninga.

Ulemper

• Energiforbruk: Noen typer retningsventiler kan ha et visst energitap på grunn av trykktapet over ventilen.

• Kompleksitet: Retningsventiler kan ha en kompleks konstruksjon. Det kan gjøre installasjon og vedlikehold mer krevende.

• Kostnad: Avanserte retningsventiler med spesifikke funksjoner kan være kostbare å anskaffe og vedlikeholde.

Ventiltyper

Retningsventiler blir brukt i hydrauliske systemer for å kontrollere strømretninga i hydraulisk væske. Det fins flere typer retningsventiler som blir brukt i ulike hydraulikksystemer.

Her er noen vanlige typer retningsventiler i et hydraulisk anlegg:

Dette er bare noen eksempler på retningsventiler som blir brukt i et hydraulisk anlegg. Det fins andre ventiltyper vi kan tilpasse til spesifikke behov og applikasjoner.

Valg av retningsventiler avhenger av systemkrava, strømningskapasiteten, trykkområdet og andre faktorer som påvirker ytelsen og påliteligheten til systemet.

Kontrollspørsmål med tre svaralternativer:
