Tilkoblinger på hovedkortet

Datakomponenter følger standarder

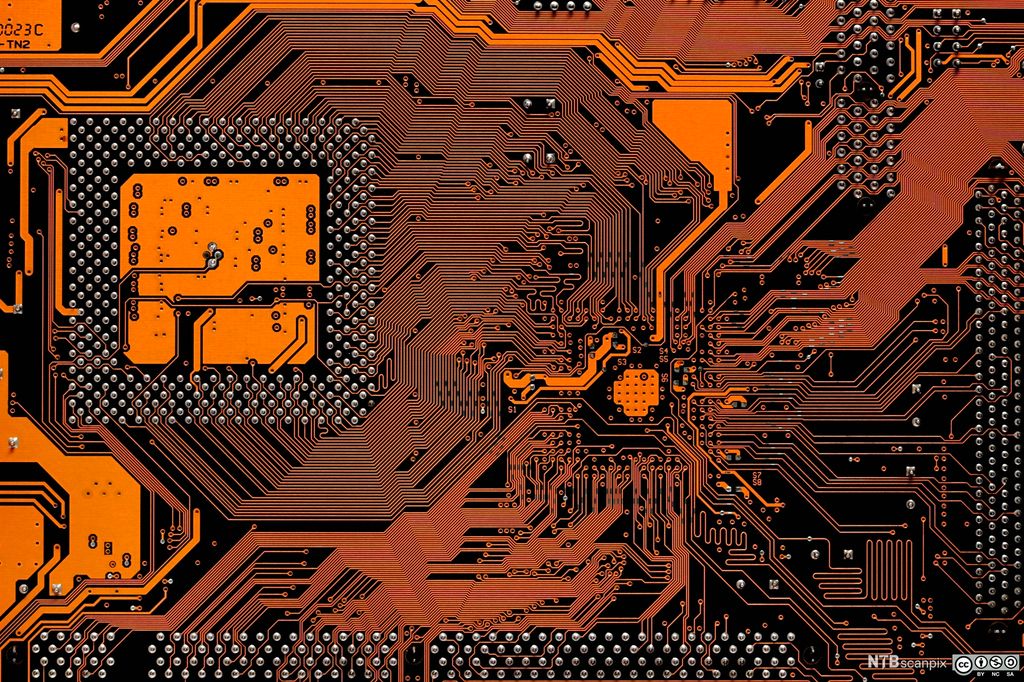

Moderne datamaskiner er bygd opp av komponenter fra mange forskjellige leverandører. Leverandørene følger industristandardene for fysiske kontakter og kommunikasjonsprotokoller, noe som gjør det lett å koble sammen utstyr fra forskjellige produsenter. Dersom driverne er tilpasset maskinvaren og operativsystemet er installert, vil datamaskinen fungere riktig i de aller fleste tilfeller.

Siden så mye handler om fastsatte standarder, vil ulike hovedkort, spesielt i stasjonære datamaskiner, som oftest ha ganske likt oppsett og lik plassering av komponenter. Det vil være mindre variasjoner. For eksempel vil prosessorviftekontakten alltid være plassert nært prosessorsokkelen, men den nøyaktige plasseringen vil variere mellom forskjellige hovedkortmodeller og leverandører. Det er derfor viktig å lære seg hvordan kontaktene ser ut, lære hvor de som oftest er plassert, og å bruke manualen for hovedkortet.

Standarder på bærbare maskiner

Bærbare datamaskiner bruker mye av de samme kommunikasjonsprotokollene og har egne mindre versjoner av mange av kontaktene på hovedkortet. Men den fysiske plasseringen av komponenter på hovedkortet kan være veldig forskjellig, og proprietære kontakter brukes ofte. Dette er fordi bærbare datamaskiner finnes i så mange størrelser og typer, og deler som hovedkort tilpasses hver enkelt modell.

Tilkoblingsmuligheter på selve hovedkortet

Sett ovenfra og ned på et hovedkort vises alle tilkoblingsmulighetene vi har internt i en moderne stasjonær datamaskin.

Noen av disse må vi bruke for at datamaskinen skal fungere, som

• strøm via både 24-pinners og 8-pinnerskontaktene
• prosessor av riktig type montert i prosessorsokkelen
• arbeidsminne (RAM-brikker)
• tilkoblet prosessorvifte
• tilkoblet lagringsenhet (SATA SSD eller M.2 SSD) for operativsystem

Utover dette har de fleste hovedkort mange tilkoblingsmuligheter vi kan ta i bruk hvis vi vil. Noen er for utvidelseskort (som PCI Express), mens andre gir oss mulighet til å koble til ekstra USB-porter, lys og knapper som kabinettet vi monterer i, støtter.

Interaktivt bilde av hovedkort

Under vises et typisk hovedkort for en stasjonær datamaskin. Ved å trykke på de grønne plusstegnene får du opp informasjon om de forskjellige komponentene på hovedkortet.

Interaktivt bilde av porter som kommer ut av datamaskinen

På langsiden av hovedkortet, som i de fleste stasjonære datamaskiner peker ut mot baksiden, kan det se ut som på bildet under. Trykk på de grønne plusstegnene for å få informasjon om hva de forskjellige kontaktene heter og gjør.

I eksempelet over er hovedkortet laget for integrert grafikk. Det vil si at prosessoren eller hovedkortet har innebygd skjermkort. Derfor kan skjermen kobles rett til HDMI eller DisplayPort på baksiden av hovedkortet. Dette er veldig vanlig på kontormaskiner, men mangler ofte på stasjonære datamaskiner som skal brukes til dataspill.
