Lag en sammenleggbar grill

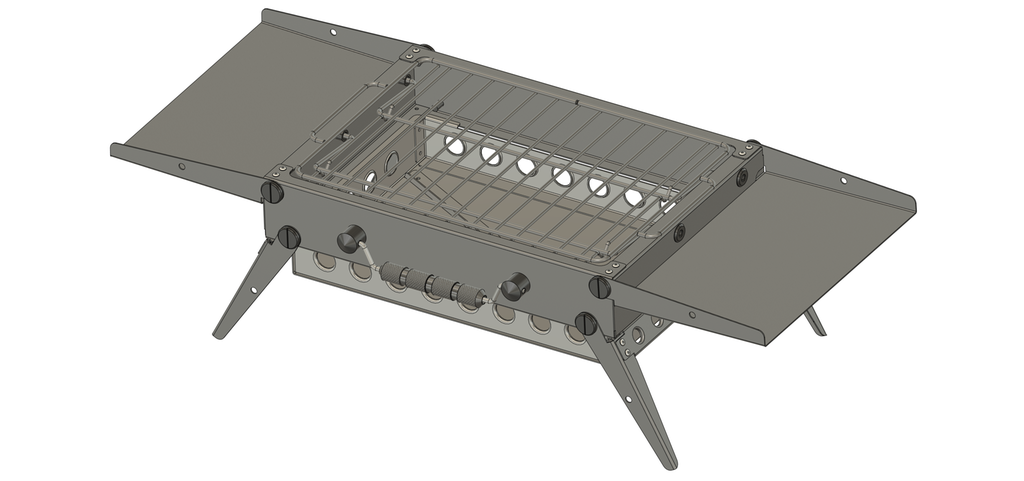

Hva er en sammenleggbar grill?

Når du ser en sammenleggbar grill, tenker du kanskje først og fremst på grilling av mat utendørs. For en industrimekaniker eller produksjonstekniker er grillen likevel mye mer: Den er et godt eksempel på hvordan du kombinerer ulike produksjonsmetoder for å lage et funksjonelt produkt.

En sammenleggbar grill består av flere deler som skal passe nøyaktig sammen. Konstruksjonen inneholder

• platekomponenter

• maskinerte detaljer

• hengsler

• festemidler

• justeringsmekanismer

Grillen må utformes slik at den er stabil og sikker i bruk. Den skal kunne foldes sammen slik at den er enkel å transportere og lagre.

Planlegg i tråd med HMS

Før du starter produksjonen, må du lage en god arbeidsplan. Du må vurdere hva du skal gjøre, hvilke maskiner du skal bruke, og i hvilken rekkefølge du bør gjøre arbeidet.

Du skal også gjøre en risikovurdering for arbeidsoppgavene og maskinene du skal bruke. Det betyr at du må kartlegge mulige farer og finne tiltak som reduserer risikoen.

Helse, miljø og sikkerhet (HMS) skal være en naturlig del av hele arbeidet:

• Bruk alltid riktig personlig verneutstyr.

• Følg gjeldende sikkerhetsrutiner.

• Hold arbeidsplassen ryddig og sikker.

Du må ha dokumentert sikkerhetsopplæring for de maskinene du skal bruke. Dersom du er usikker på bruk av utstyr eller maskiner, må du alltid spørre læreren eller instruktøren din før arbeidet starter.

Fra arbeidsplan til ferdig grill

Selve produksjonen krever at du mestrer ulike bearbeidingsmetoder. Du må lese arbeidstegninger, velge riktige materialer og lage komponentene nøyaktig slik tegningen viser.

• Ved platebearbeiding lager du delene ved å skjære, bore, knekke og føye sammen plater.

• Ved maskinering dreier, borer og gjenger du andre komponenter.

• Ved montering og kvalitetskontroll føyer du alle delene sammen og sjekker at grillen fungerer som planlagt.

Last ned og skriv ut arbeidstegningene

I arbeidstegningene under finner du alt du trenger for å planlegge og produsere grillen, sortert etter rekkefølgen i produksjonen. Noen av filene er påkrevd, andre er valgfrie.

• Påkrevd: Du må ha skjærefilene (DXF) for å få skåret ut platedelene, og arbeidstegningene (PDF) for å dreie og montere resten.

• Valgfritt: 3D-modellen (STEP) er bare nødvendig dersom du vil studere konstruksjonen i 3D eller endre på designet i ditt eget tegneprogram før du starter.
