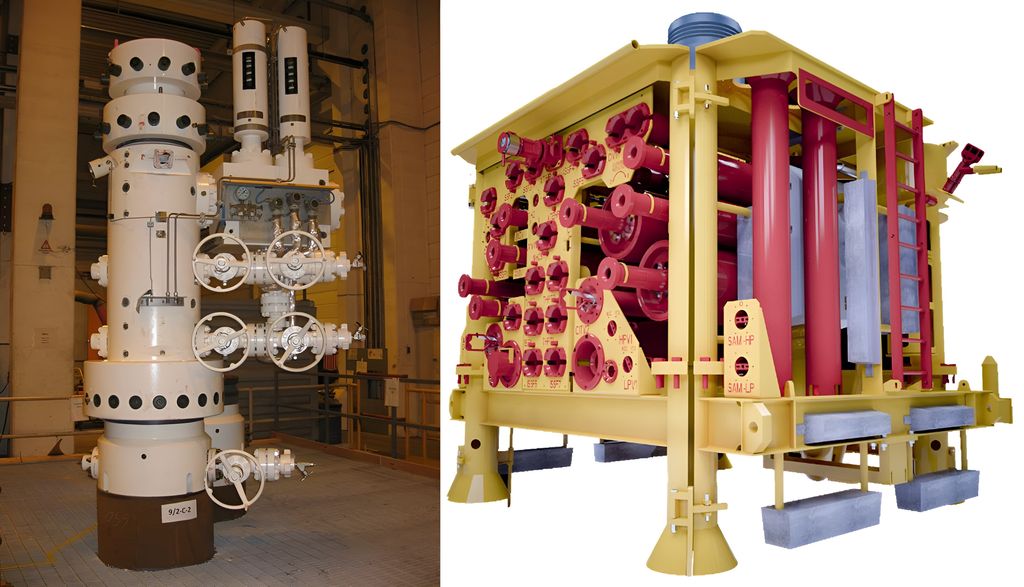

Sammenlikning av tørt og vått ventiltre

Ventiltre på dekk

Ventiltrær på overflaten og på havbunnen har svært forskjellige tekniske løsninger. Et tørt ventiltre kan være 3–5 meter høyt og 1–2 meter i omkrets. Det er montert brønnhodet på plattformdekket. Dette området kalles vanligvis wellhead deck. Hver brønn har sitt ventiltre. Det betyr at en plattform som har 48 brønnhoder på wellhead deck, også har 48 ventiltrær.

Vi har både horisontale og vertikale tørre ventiltrær. Alle ventilene er tilgjengelig for vedlikehold på dekk, og manuelle ventiler opereres for hånd ved å vri på et ratt.

Ventiltre på havbunnen

Et vått ventiltre kan være over 5 meter bredt og like høyt og langt. Treet er bygd inn i en kasse med utvendig styringspanel. Her kan en ROV styre ventilenes posisjon dersom det er nødvendig. Når det er fullt utstyrt, veier det over 50 tonn. Det finnes både horisontale og vertikale våte ventiltrær. Denne typen ventiltrær monteres på havbunnen og kan stå på flere hundre meters vanndyp. De dypeste på norsk sokkel står på cirka 1 300 meters dyp.

Også på havbunnen har hver brønn sitt eget ventiltre. Noen steder samles ventiltrærne i en ramme med flere, andre steder står brønnene alene.

Det kan være mange kilometer mellom ventiltreet og den plattformen det skal koples opp til. Mellom ventiltreet og plattformen legges det rør på havbunnen.

For å kunne gjøre vedlikehold på et vått tre er det nødvendig å bruke en borerigg eller et spesialfartøy. Dette er kostbare operasjoner som gjøres med års mellomrom.
