Teknikker for oppmerking
Hva mener vi med teknikker for oppmerking?
Teknikker for oppmerking beskriver hvordan måla fra tegninga overføres til arbeidsstykket. Mens verktøyene gir de fysiske merkene, handler teknikken om hvordan vi utfører arbeidet – altså metoden for å oppnå høy presisjon, effektivitet og repeterbarhet.
God oppmerkingsteknikk reduserer risikoen for feil i produksjonen og sparer tid i seinere bearbeiding.
Teknikk | Bruksområde | Beskrivelse |
|---|---|---|
| Direkte måling | Metall- og trebearbeiding | Vi tar mål direkte fra tegning eller måleutstyr og overfører manuelt til arbeidsstykket. Brukes for enkeltarbeid og tilpasninger. |
| Bruk av maler | Serieproduksjon, sveising | Vi bruker ferdige sjablonger eller produksjonsmaler for å merke mange like deler raskt og nøyaktig. Gir høy repeterbarhet. |
| Senterstansing | Forboring av hull | Et lett slag med en senterstans/kjørner lager et lite punkt som hindrer boret i å skli. Sørger for presis plassering av borehull. |
| Høydemåling med høyderisser | Presisjonsarbeid i mekaniske verksteder | Vi bruker et høydemerke sammen med ei plan måleplate for å overføre mål i horisontal retning. Gir nøyaktige risselinjer i høyde og senter. |
Utfyllende forklaring til teknikkene
Direkte måling
Direkte oppmerking brukes ofte når vi arbeider med enkeltproduksjon eller prototyper, der vi henter måla direkte fra tegninga. Operatøren bruker verktøy som stållinjal, skyvelære eller vinkelhake for å overføre dimensjonene rett på arbeidsstykket.
Fordelen er fleksibilitet og rask oppstart, men ulempen er at nøyaktigheten avhenger mye av operatørens erfaring.
Metoden krever rolige bevegelser, stabile hender og kontroll av mål underveis.
Bruk av maler
I serieproduksjon, der det skal produseres mange like deler, bruker vi ofte maler eller sjablonger. Disse fungerer som fysiske "kopier" av tegninga og kan legges direkte på arbeidsstykket for rask oppmerking.
Fordelen er at alle delene får identiske mål og plasseringer uten at operatøren trenger å måle hver gang. Dette øker effektiviteten og reduserer risikoen for menneskelige feil.
Maler kan være laget av metall, plast eller tre – dette kommer an på bruk og presisjonskrav.
Senterstansing (kjørnerslag)
Når vi skal bore i metall, er det viktig at boret treffer riktig sted.
En senterstans brukes til å lage et lite merke i materialet, og dette merket leder boret i posisjon. Dette forhindrer at boret glir på overflata, spesielt på glatte eller herda materialer.
Teknikken er enkel, men svært viktig for nøyaktige hull og god kvalitet i maskinering og montering.
Mange maskinverksteder bruker senterstans som en fast rutine før boring.

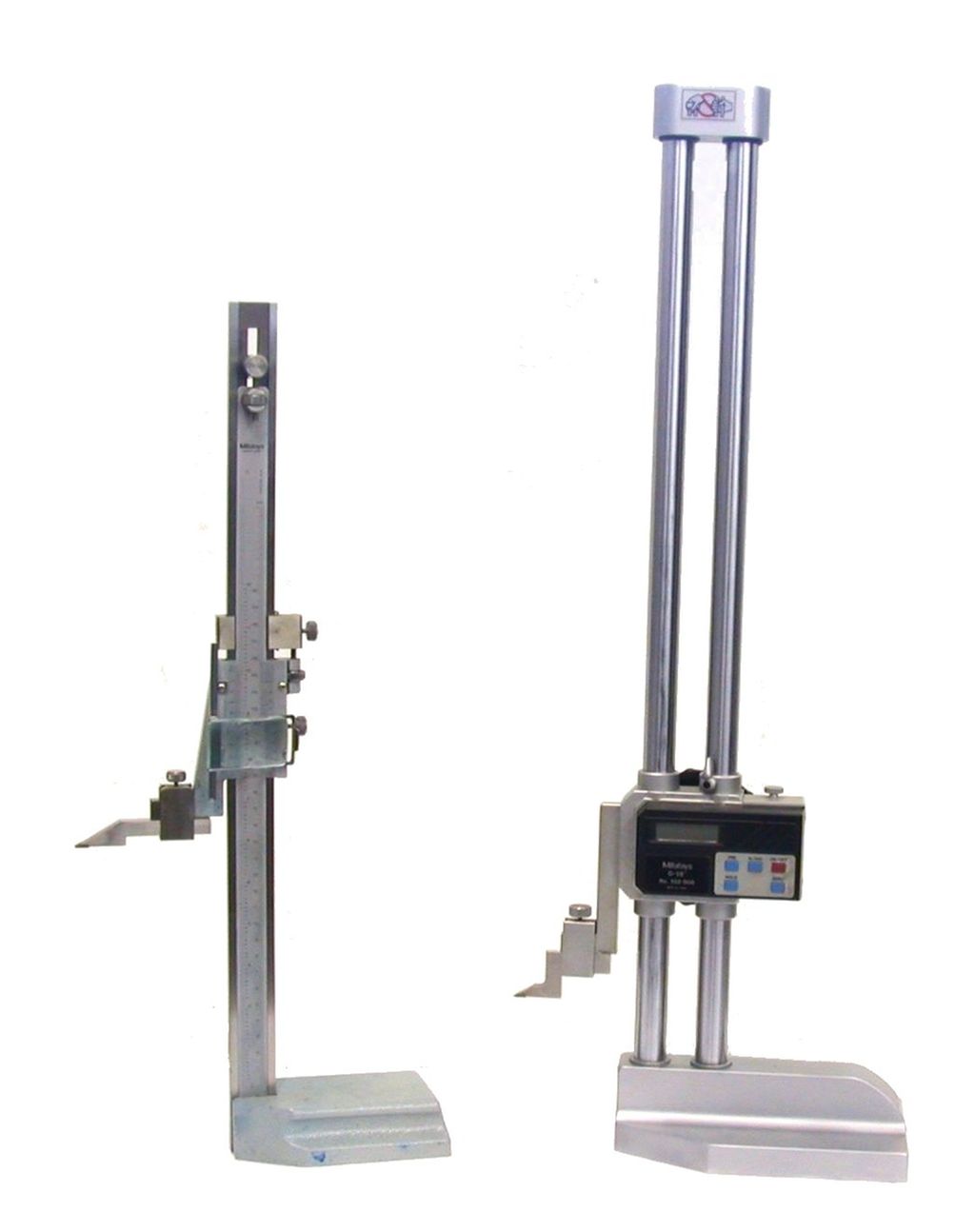

Høydemåling med høyderisser
Denne teknikken brukes i presisjonsarbeid der små avvik kan få store konsekvenser, for eksempel i maskinering og verktøyproduksjon.
Ved hjelp av en høydemerke (høyderisser) og en plan måleplate kan operatøren overføre mål i nøyaktig høyde fra ei referanseflate. Dette gir svært presise linjer og punktmerkinger, spesielt i arbeid med akslinger, flenser og maskindeler.
Bruken av høydemerke gir repeterbare og dokumenterbare resultater – et viktig krav i moderne kvalitetskontroll.
Eksempler fra praksis
I maskinering brukes senterstansing for å markere borepunkt før boring. Dette sikrer at boret starter i riktig posisjon og ikke glir på metalloverflata.
En mekaniker bruker vinkelhake og rissepenn for å merke linjer i 90° på et metallstykke før fresing.
I serieproduksjon brukes maler og sjablonger for å oppnå rask og repeterbar oppmerking av mange identiske komponenter.
Ved presisjonsarbeid, som justering av maskindeler, brukes høydemåler og måleplate for å risse linjer med høy nøyaktighet.
Fordeler med gode oppmerkingsteknikker
Å bruke riktig verktøy sammen med riktig oppmerkingsteknikk vil gi deg et mer nøyaktig og presist sluttprodukt:
- Riktige mål og vinkler
- Korrekt oppmerking sikrer at hver del lages nøyaktig etter tegninga. Dette reduserer feil under maskinering og montering.
- Mindre etterarbeid
- Når oppmerkinga er nøyaktig, unngår vi tidkrevende justeringer seinere i prosessen.
- Repeterbarhet i produksjon
- Gode teknikker og maler gjør at mange like deler kan produseres med samme kvalitet. Dette er spesielt viktig i serieproduksjon.
- Bedre arbeidsflyt og effektivitet
- Tydelig oppmerking gjør det enklere for andre fagarbeidere å følge opp arbeidet, for eksempel sveiser eller maskinoperatør.
- Høyere kvalitet og mindre svinn
- Korrekt merking reduserer risikoen for feilbearbeiding, materialsvinn og kostbare vrakinger.
Praktiske tips for god oppmerking
Oppmerking er starten på hele produksjonsprosessen, og feil her følger produktet videre. En liten feil i et målepunkt kan føre til at deler ikke passer sammen, eller at hele konstruksjonen må justeres eller i verste fall kasseres.
Derfor er presis oppmerking en kjernekompetanse i industriell produksjon, og det er et område hvor dyktige fagarbeidere skiller seg ut.
For å få et godt sluttprodukt kan du lage deg arbeidsplaner og gode rutinger for oppmerking. Eksempler på gode rutiner kan være
å kontrollere måla på tegninga før du starter – feil mål gir feil produkt
å bruke referanseflater som grunnlag for alle målinger, ikke uferdige eller ru overflater
å holde materialet reint og tørt, slik at merkene blir tydelige og presise
å bruke merkefarge eller layout-spray for bedre kontrast på metallflater
å risse med jevnt trykk – for harde riss kan skade overflata, mens for svake riss blir utydelige
å bruke kjørner før boring, spesielt på metall, for å unngå at boret sklir
Refleksjonsspørsmål
I hvilke situasjoner er direkte måling mest hensiktsmessig?
Hva er fordelene ved å bruke maler i produksjon?
Hvorfor er senterstansing viktig før boring i metall?
Hvordan bidrar høydemåling med høyderisser til økt nøyaktighet?
Hvilke konsekvenser kan dårlig oppmerkingsteknikk få for kvalitet og økonomi i produksjonen?
