Feilkilder i koordinatmåling
Hvorfor oppstår feil i koordinatmåling?
Koordinatmåling er en presisjonsmetode som bygger på mikrometernøyaktighet. Det betyr at selv minimale endringer i temperatur eller bruk eller feil probevalg kan føre til målbare avvik.
For å oppnå pålitelige resultater må vi derfor forstå hvor feilene kan oppstå, og hvordan vi kan forebygge dem gjennom rutiner, kalibrering og riktig bruk av utstyr.
Temperaturendringer – den skjulte feilkilden
Temperatur er en av de mest kritiske faktorene i koordinatmåling. Både arbeidsstykket, maskinen og måleutstyret utvider seg eller trekker seg sammen når temperaturen endres. Selv små temperaturforskjeller kan føre til betydelige måleavvik.
For å unngå dette utføres de fleste CMM-målinger i klimaregulerte rom på 20 ±0,5 °C, og både maskin og komponent får stå i ro til de har oppnådd temperaturlikevekt.
En komponent målt i et varmt produksjonslokale kan vise korrekte verdier der, men ikke i et kaldere rom. Derfor skal komponenten alltid måles i den temperaturen den skal brukes i eller godkjennes for.
Eksempel
En aluminiumskomponent som er 100 mm lang, vil endre lengden med omtrent 0,024 mm for hver 10 °C temperaturendring – nok til å ikke bli godkjent i en kvalitetskontroll med fine toleranser.
Feil probevalg – små detaljer med stor betydning
Proben er målemaskinens "finger", og egenskapene den har, påvirker resultatet direkte. Bruk av feil diameter, lengde eller materiale på proben kan føre til avvik fordi stivhet, vekt og kontaktpunkt varierer.
En lang eller tynn probe kan bøye seg under trykk, mens ei for stor målekule kan gi feil kontaktpunkt på skrå flater. Derfor må vi velge probe ut fra delens form og størrelse.
Eksempel
Ved måling av små hull bør vi bruke en tynn, stiv probe med liten rubinkule for å unngå feilmåling i kanten.

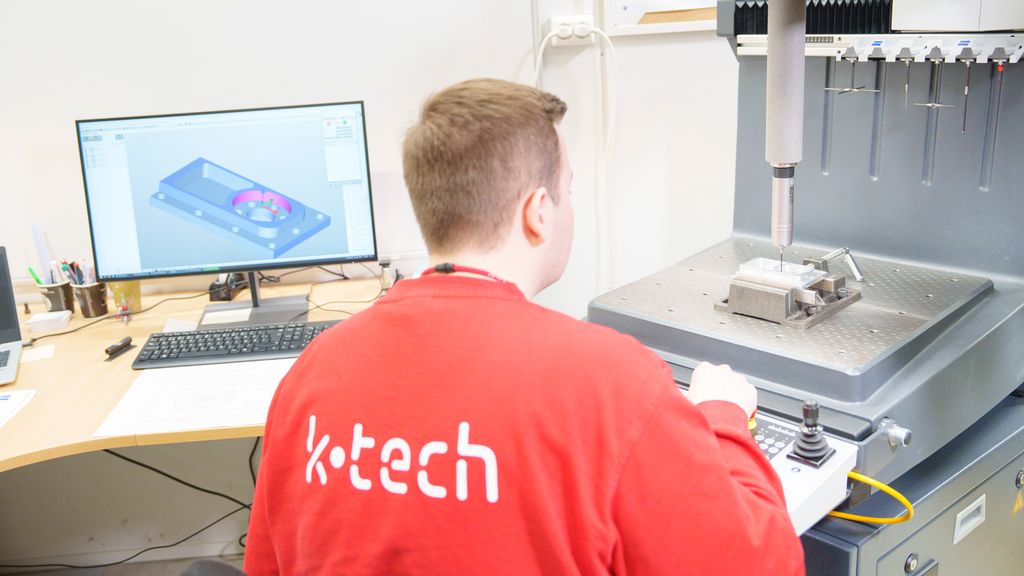

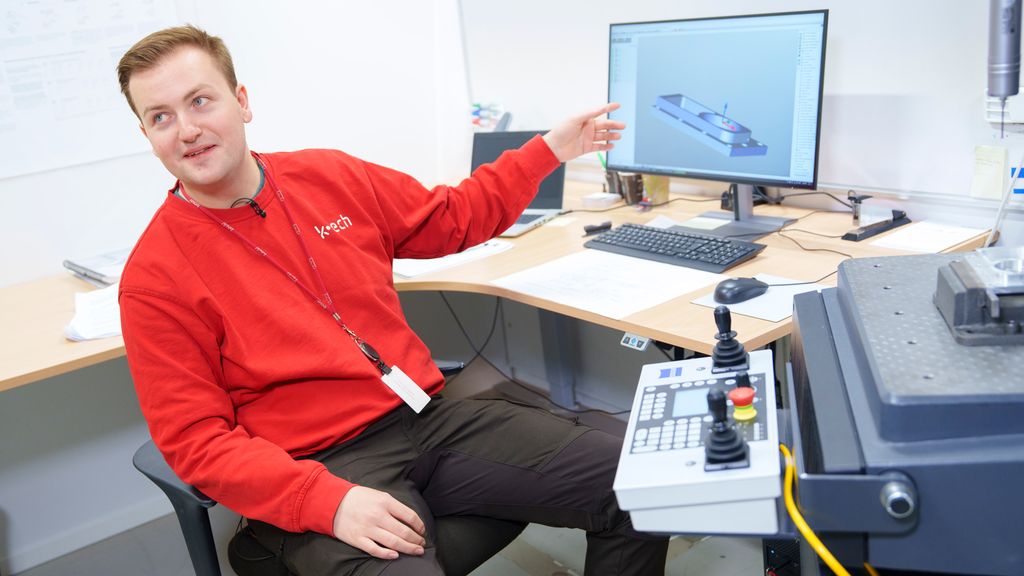

Programvareinnstillinger – når data tolkes feil
CMM-programvaren utfører komplekse beregninger for å sammenlikne målte data med CAD-modellen. Feil i algoritmer, filterinnstillinger eller databehandling kan derfor føre til feil avviksvurdering – selv om selve målinga er korrekt.
Feil valg av målereferanser, koordinatsystem eller filtreringsmetoder kan gi skjeve resultater og feil tolkning av geometrisk toleranse (GD&T).
Derfor er det viktig at operatøren både forstår hvordan programvaren behandler data, og hvilke parametere som brukes i analysen.
Eksempel
Et flateavvik kan tolkes som for stort hvis programvaren bruker feil referanseplan, selv om delen egentlig er innenfor toleransegrensene.
Brukerfeil – menneskelig faktor i presisjonsmåling
Selv med avansert teknologi spiller menneskelig nøyaktighet fortsatt en avgjørende rolle.
Vanlige brukerfeil inkluderer
feil nullpunktsinnstilling – referansen er ikke riktig definert
dårlig oppspenning – arbeidsstykket beveger seg under måling
utilstrekkelig reingjøring – støv eller olje påvirker kontaktpunktene
Slike feil kan vi enkelt unngå med gode rutiner, dobbeltsjekk av oppsett og standardiserte arbeidsprosedyrer.
Eksempel
Et arbeidsstykke som ikke ligger plant på målebordet, kan føre til at hele måleserien viser feil vinkler og høyder.
Forebygging av feil
For å redusere risikoen for målefeil bør følgende tiltak alltid følges:
Sørg for stabil temperatur i målerommet.
La komponent og utstyr tempereres før måling.
Bruk riktig probe og kontroller at den er kalibrert.
Sjekk at arbeidsstykket ligger stabilt på bordet.
Kontroller programvareinnstillinger og referansevalg før analyse.
Refleksjonsspørsmål
Hvorfor bør komponent og maskin ha samme temperatur før måling?
Hvordan kan feil probevalg påvirke målenøyaktigheten?
På hvilken måte kan programvareinnstillinger skape feiltolkning av data?
Hvilke rutiner kan redusere brukerfeil i måleprosessen?
