Rakettovn
Hva er en rakettovn?
En rakettovn er en hendig liten ovn til utendørsbruk. Den brenner drivstoffet (veden) svært effektivt fordi den har veldig høy forbrenningstemperatur og god oksygentilførsel.
Når veden varmes opp, frigjøres det flyktige organiske forbindelser (VOC-er) i form av gasser. Dess høyere temperatur, dess større gassmengde som blir frigjort og kan brenne. Denne prosessen kan skape en "sugende" luftstrøm gjennom ovnen som lager en karakteristisk brummende eller susende lyd, litt som en rakettmotor i aksjon.
Ordet rocket brukes på engelsk også som metafor for noe som er innovativt, raskt eller effektivt. Rakettovnen er en enkel, men ganske genial oppfinnelse som gir maksimal varme fra minimale ressurser, og dette kan ha bidratt til navngivinga.
Form og design
Rakettovner har vanligvis et L- eller J-forma rør som forbrenningskammer og skorstein. Dette designet tvinger lufta gjennom forbrenningskammeret i høy fart, noe som gir økt temperatur og forbrenningseffektivitet, omtrent som i eksosrøret til en rakettmotor der gassene kanaliseres for å skape framdrift.
Høy varme og flammekonsentrasjon
Rakettovner oppnår svært høye temperaturer med lite drivstoff. Det gir et kraftig og konsentrert flammebilde som kan minne om flammene fra en rakett.
Lag din egen rakettovn
For å lage en slik rakettovn trenger du materialer, ei båndsag, en boremaskin og et sveiseapparat.
Hvis du vil gi ovnen en god finish, kan du i tillegg bruke vinkelsliper eller benksliper og slipe kanter og sveis. Du kan også frese eller dreie noen av komponentene hvis du ikke har korrekt dimensjon i materialreolen.
Sikker bruk av maskiner
Maskiner til dette oppdraget kan være søyleboremaskin, fres, dreiebenk, båndsag/kaldsag og vinkelsliper. Trenger du å friske opp det du har lært om sikker bruk av maskinene? Disse korte filmene hjelper deg!
Arbeidstegning og 3D-tegning
Her kan du laste ned ferdig arbeidstegning til rakettovn i PDF-format, samt 3D-CAD-filer i STEP- og F3D-format som du kan åpne i ditt dataprogram og endre og tilpasse. Vi har laga to versjoner av denne ovnen, liten og stor. Du velger selv hvilken type du vil lage.

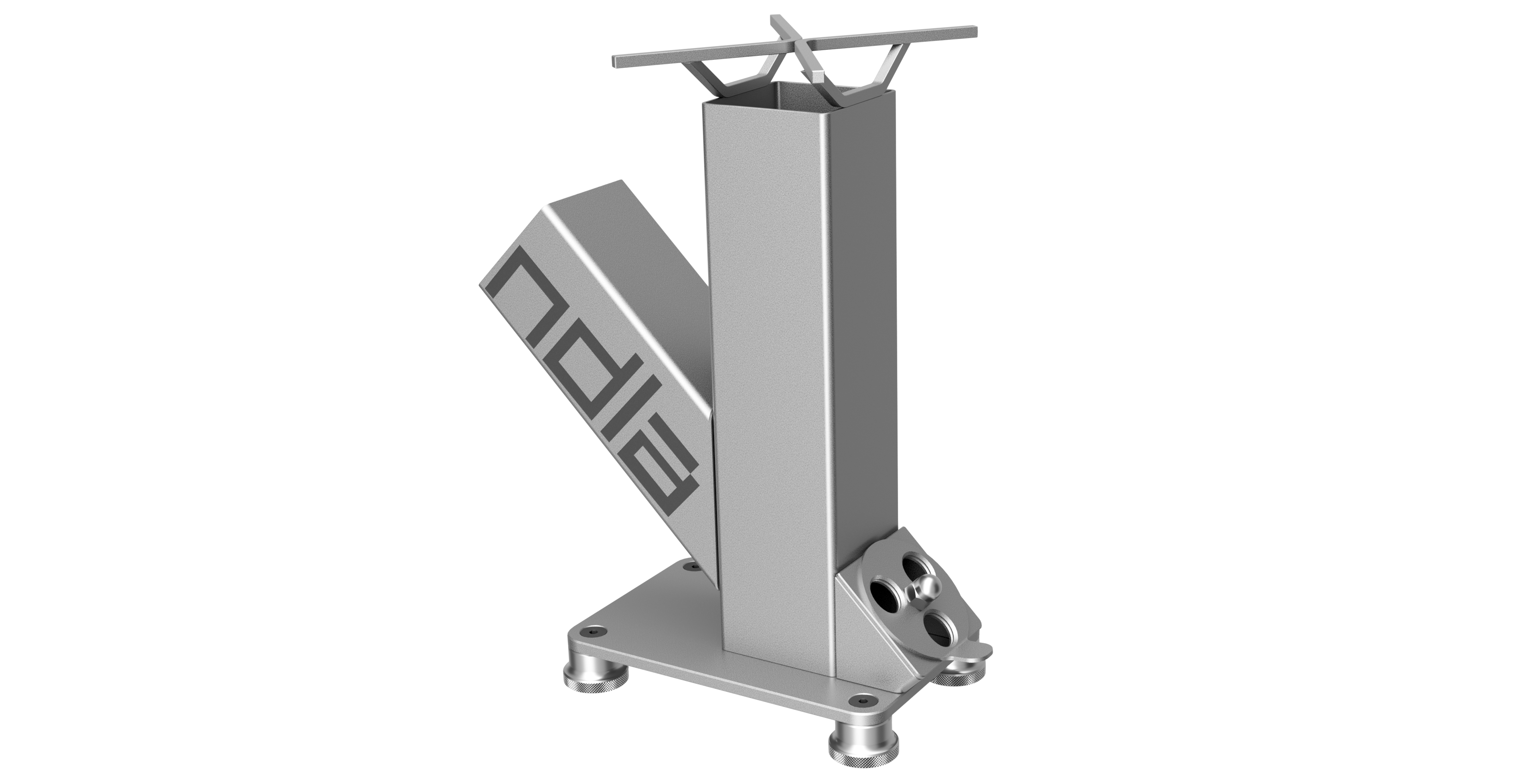

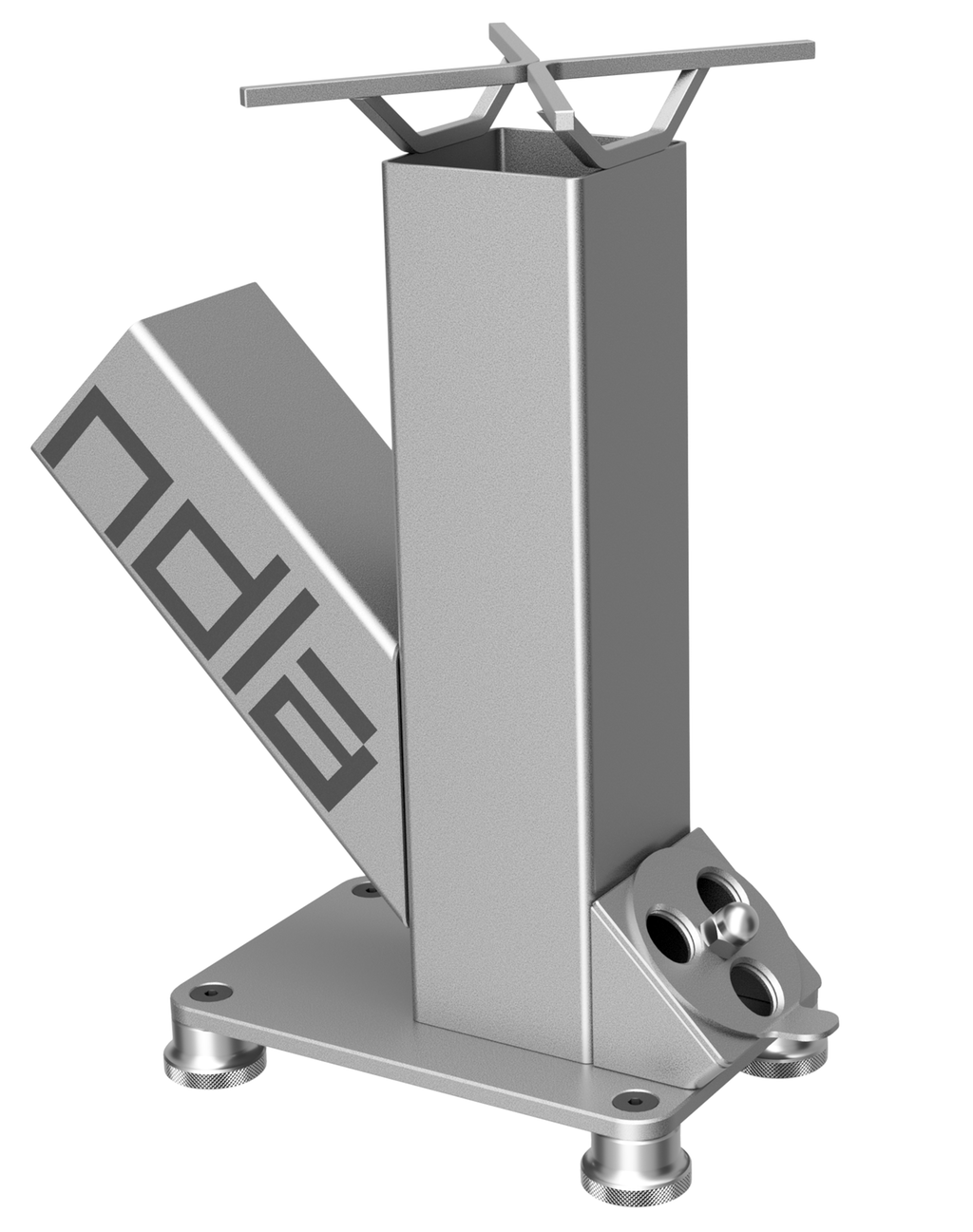

Liten ovn
- Liten rakettovn(STEP)
- Liten rakettovn(F3D)

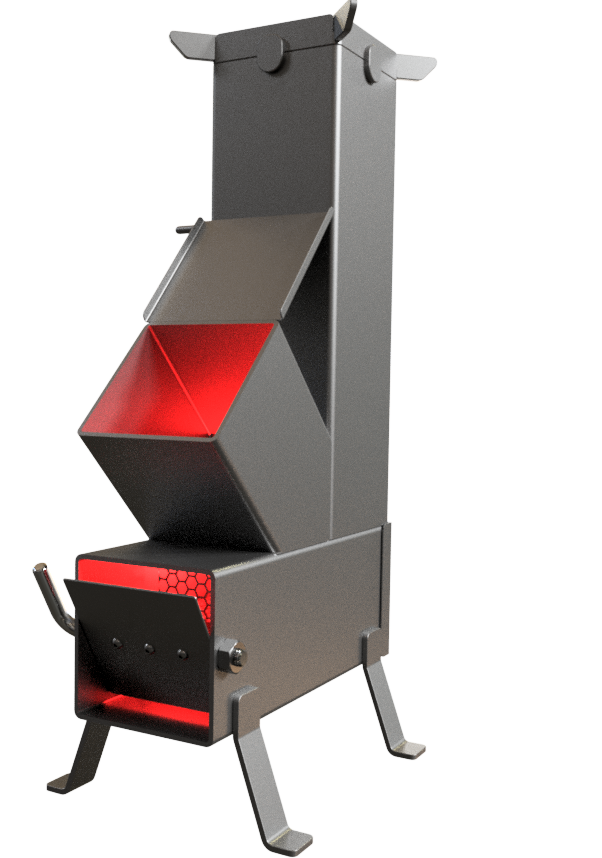

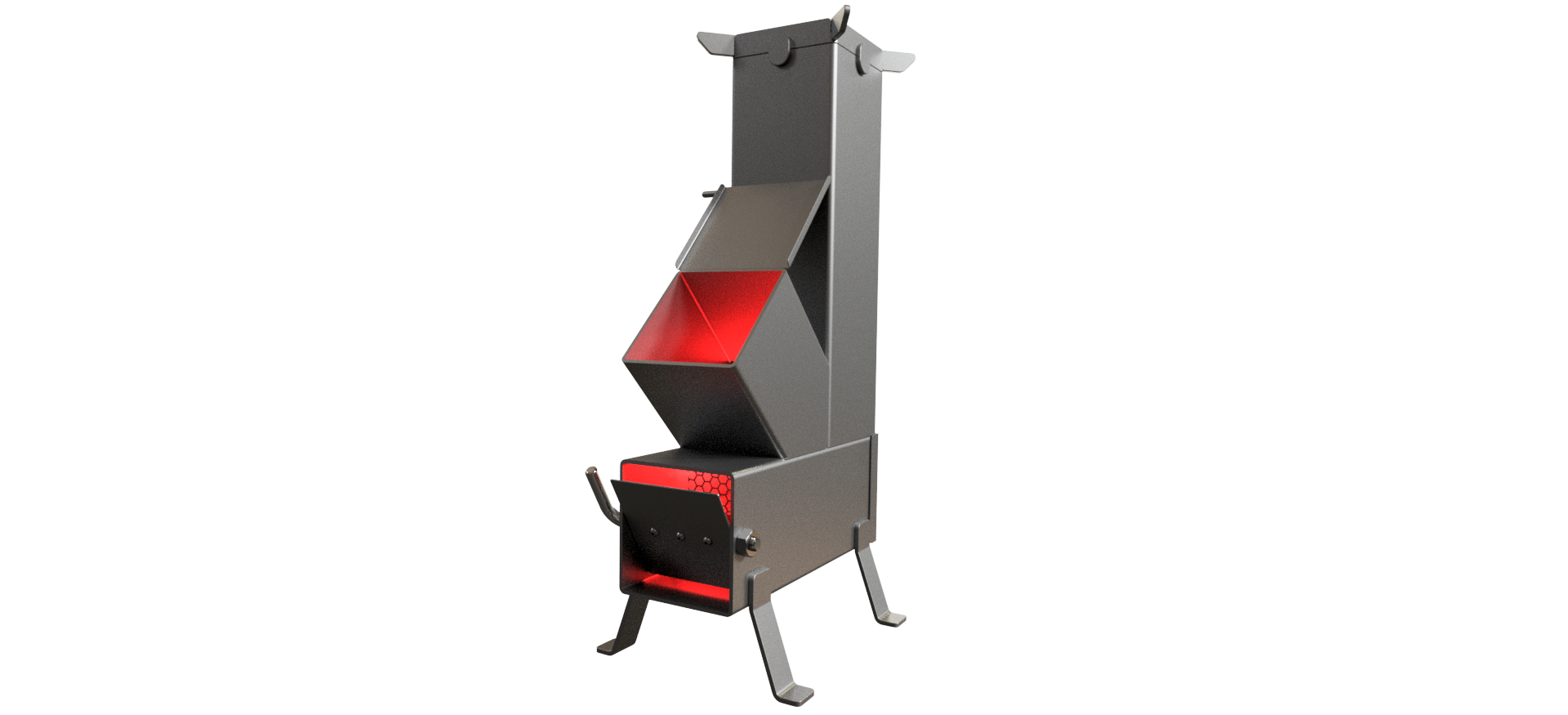

Stor ovn
- Stor rakettovn(F3D)
- Stor rakettovn(STEP)
Refleksjon
I dette læringsoppdraget har vi presentert to eksempler på hvordan en rakettovn kan være utforma. Har du andre forslag?
Hvilke materialer er best egna til de ulike delene av ovnen?
