Loddestativ

Når du skal lodde sammen to ledninger, kan det være vanskelig å holde ledningene samtidig som du holder loddebolt og loddetinn. Hvorfor ikke lage et stativ som kan hjelpe deg?

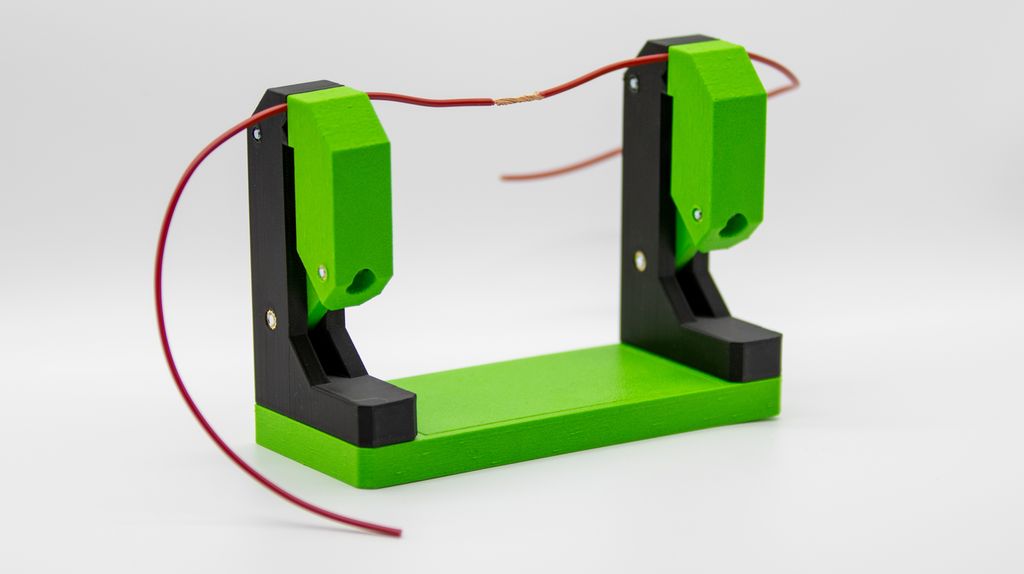

Grønt og svart stativ med to tårn som holder to ledninger sammen. Foto. — Dette stativet er godt egna til å holde ledningene dine ved lodding. Klarer du å lage ditt eget?

Hva er et loddestativ?

Ved lodding er det viktig at det du lodder, holder seg stabilt sammen, slik at du kan varme opp materialet og loddetinnet og dermed får ei solid lodding.

Dette krever i utgangspunktet mange hender, men et stativ som holder det som skal loddes, fast i riktig posisjon, hjelper deg.

Loddestativ kommer i mange ulike utforminger, fra stativ med mange ledd og krokodilleklemmer til NDLAs 3D-printa versjon med fjærbelasta kjever.

Tenk over

Kan utforminga av kjeftene og avstanden mellom de to tårna endres?
Kan du lage din egen versjon som er spesialtilpassa ditt bruk?
Kan du lage en versjon som har justerbar avstand mellom tårna?

Eksempler

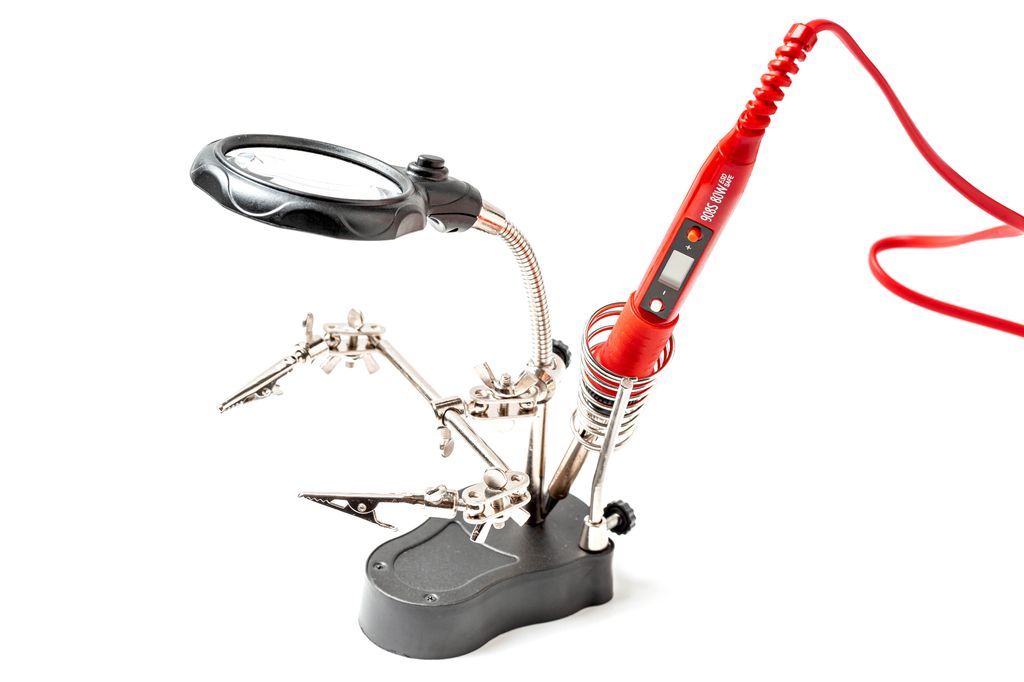

Stativ som holder en rød loddebolt. Det har et forstørrelsesglass på en bevegelig arm og to armer med klemmer på. Foto. — Dette er en loddestasjon med både stativ, forstørrelsesglass og holder for loddebolt. Trenger det å være så avansert?

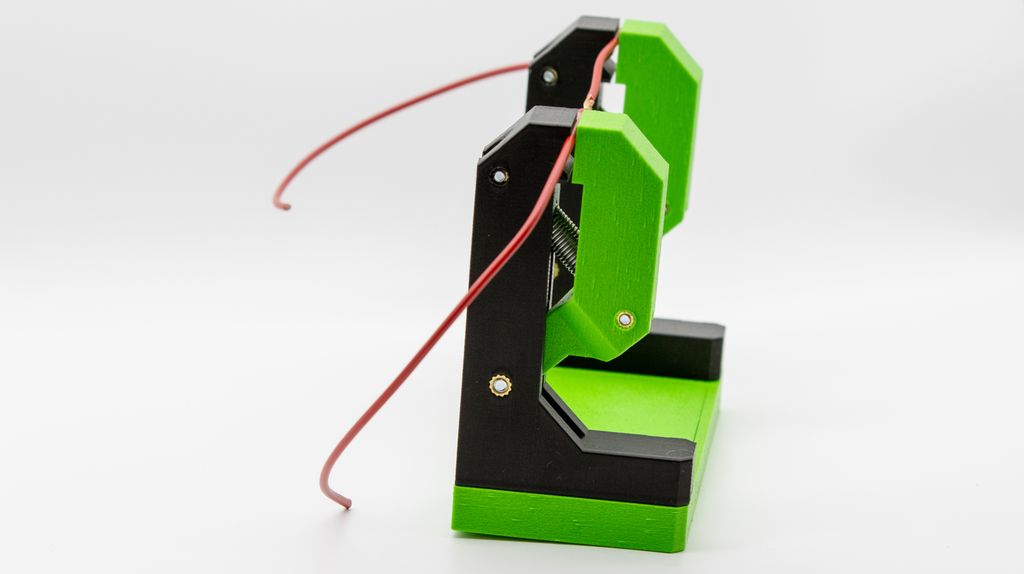

Stativ med to tårn som holder en ledning. Det er ei fjær i tårnet som klemmer ledningen. Foto. — Ser du fjæra som er montert for å klemme ledningen?

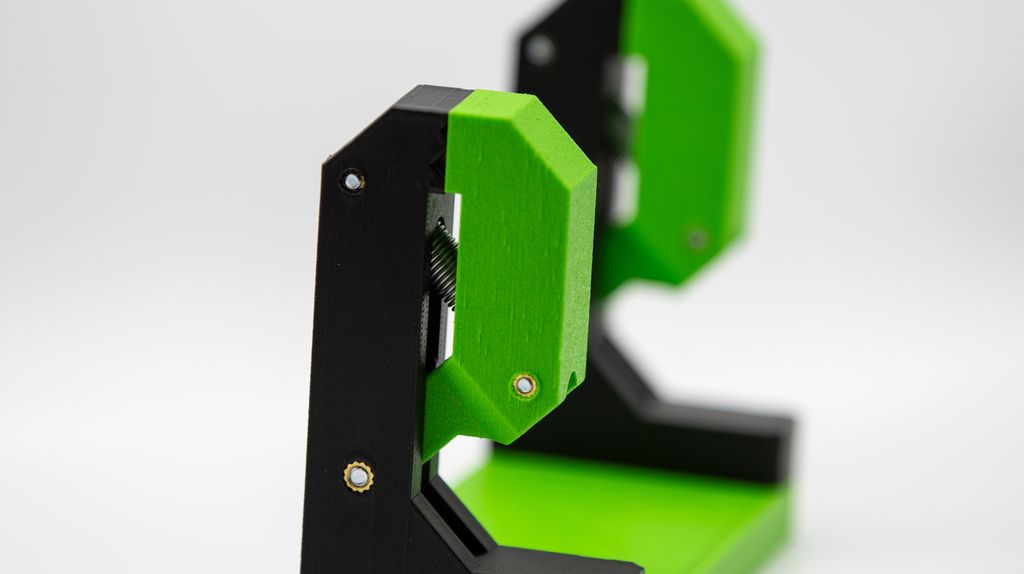

Grønt og svart stativ med en klemme øverst. Foto. — Detaljbilde av loddestativ. Hvor mange deler tror du dette stativet består av?

Valg av materiale

Du kan selv velge hvilket materiale du vil 3D-printe i. Vårt valg falt denne gangen på ABS-GF og ABS.

Spole med lysegrønt filament til 3D-printing. Foto. — Filament for 3D-printer. Hvilken farge velger du?

Du kan også sette ditt personlige preg på stativet ved å velge dine egne farger.

Plassering på printplate

For å få et godt resultat må du gjøre noen valg knytta til plassering av de ulike komponentene på 3D-printerens plate i designprogrammet.

Vi valgte følgende løsning:

Print "tårn" liggende på rygg med foten opp, uten support.
Print basen med rommet oppover, med support i de rektangulære åpningene i rommet samt i hulla mot printplata.
Print armene med kjeften oppover uten support.
Print lokket med låseklipsa oppover uten support.

Sjekk tekniske data for din 3D-printer for anbefalte innstillinger for selve printinga.

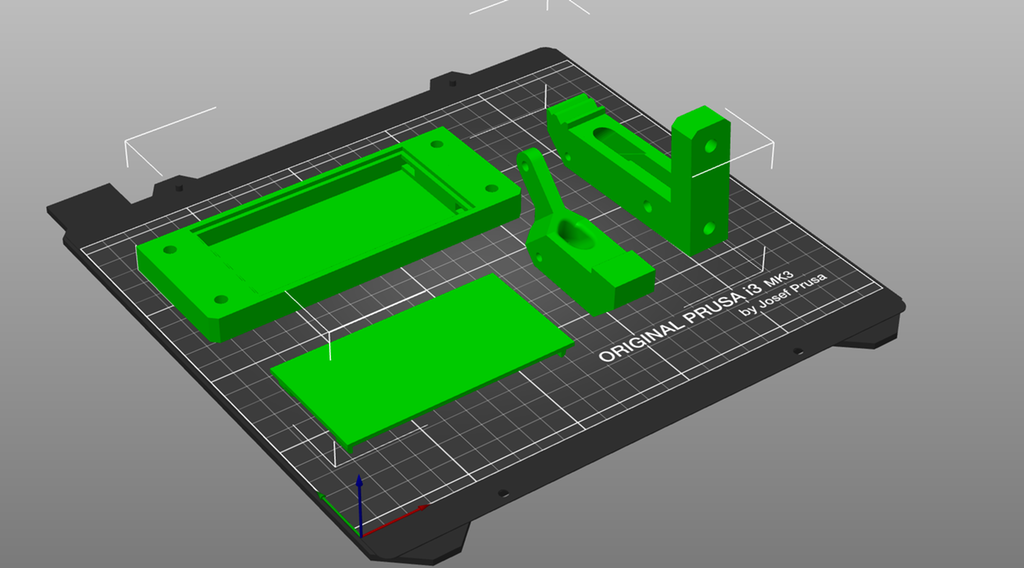

Grå plate med fire grønne mekaniske komponenter med ulik avansert fasong. Illustrasjon. — Her ser du forslag til hvordan du kan plassere de ulike komponentene på 3D-printerens printplate.

Hardware

For å kunne montere sammen de ulike delene og få riktig funksjon brukte vi følgende deler:

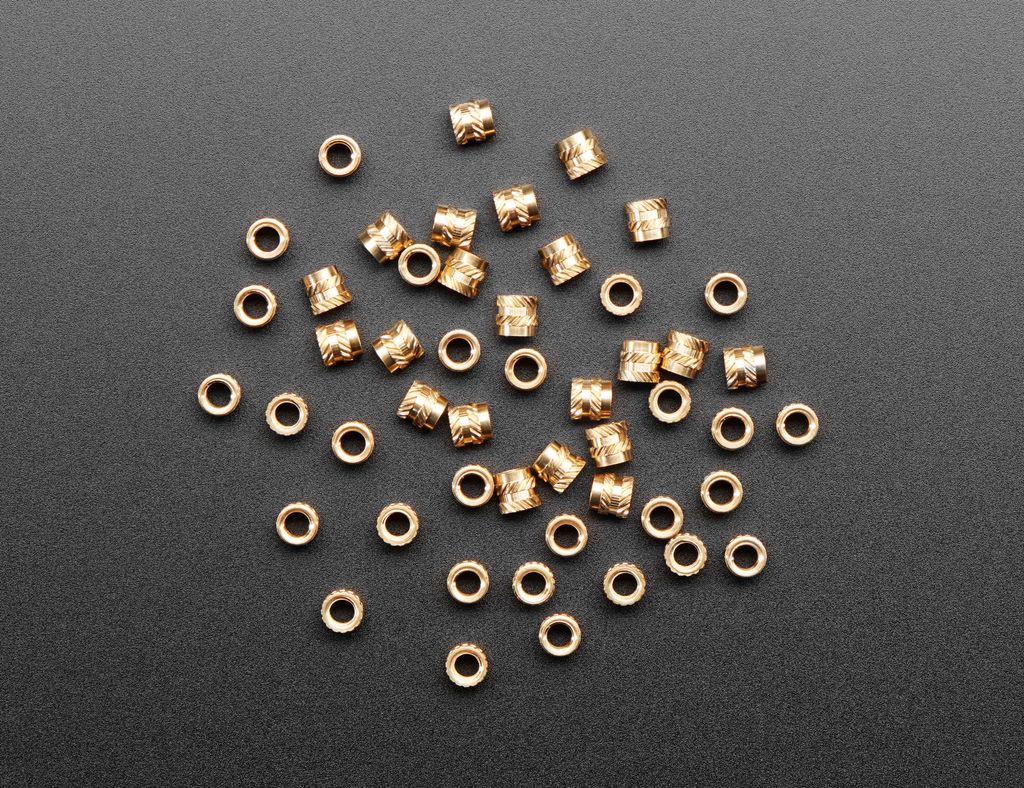

Mange sylinderforma deler med riller på utsida og gjenger inni ligger på ei plate. Foto. — Disse gjengeinnsatsene er godt egna til å brukes i 3D-printa deler, som muttere. De fester seg i plasten.

4 stk. M5x10 panhead skruer
2 stk. M4x20 panhead skruer (kan erstattes av unbrako eller sekskant, bruk gjerne skive)
4 stk. M3x20 panhead skruer (kan erstattes av unbrako eller sekskant, bruk gjerne skive)
4 stk. M5 gjengeinnsatser
2 stk. M4 gjengeinnsatser
4 stk. M3 gjengeinnsatser
2 stk. fjærer. Her kan du velge dimensjon og styrke, men vi valgte fjær med følgende spesifikasjoner:
- fjærtråd: 0,8 mm
- fjærdiameter: 8,8 mm
- største avslappa lengde: 42 mm

Det kan nok brukes andre deler, og ved modifikasjon av tegningene må du tilpasse delelista etter eget ønske.

Fyll rommet i selve foten med noe tungt for å få bedre stabilitet. Vi brukte ei rustfri plate på 98 x 48 x 5 mm.

Ei enkel arbeidstegning for dette læringsoppdraget ligger vedlagt som en PDF-fil, og du kan skrive den ut, hvis du ønsker. Det ligger også ferdige filer for printing av delene på en 3D-printer, i form av STL-filer.

I tillegg ligger det vedlagt en 3D-fil av delen. Den kan åpnes i et CAD-program, som Autodesk Fusion 360. Denne filen er i formatet STEP. Med denne filen kan du modifisere modellen vår og gjøre den til din egen.
