Nomogram

Nomogrammer er grafiske diagrammer som forenkler beregninger og analyser i hydrauliske systemer. De hjelper ingeniører og teknikere med å dimensjonere komponenter, feilsøke problemer og utføre reparasjoner. Det gjør nomogrammer til et effektivt verktøy for å oppnå optimal systemytelse.

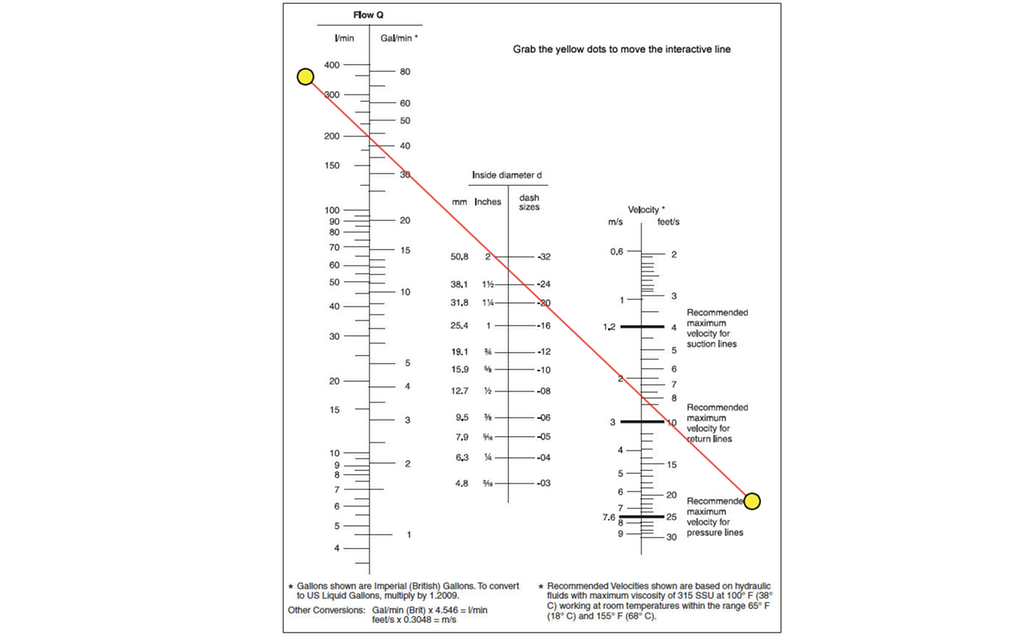

Tre søyler med tall og tekst, og en rød strek på skrått nedover fra øvre venstre side. Skjermbilde. — Et nomogram viser utregninger på en rask og enkel måte. Ulempen er at bruk av nomogram ikke er så nøyaktig som utregning med formel.

Sammendrag

Nomogrammer forenkler dimensjonering, feilsøking og reparasjon av hydrauliske anlegg.
De gir rask tilgang til beregninger for kritiske parametere som trykk, strømningshastighet og komponentdimensjonering.
Fordeler inkluderer brukervennlighet og effektivitet. Begrensningene er knytta til nøyaktighet og tilgjengelighet.

Bruk av nomogrammer i utvikling av hydrauliske anlegg

Nomogrammer spiller ei sentral rolle i utviklingsfasen av hydrauliske anlegg. De gir rask og visuell tilgang til data som er nødvendige for dimensjonering og ytelsesberegning.

Beregningsverktøy: Vi bruker nomogrammer til å beregne kritiske parametere som trykkfall, strømningshastighet og volumstrøm.
Optimalisering av komponenter: De hjelper med å velge riktig dimensjon for pumper, ventiler, aktuatorer og rør for å sikre ønska ytelse.

Vi kan bruke et interaktivt nomogram til å finne riktig dimensjon for hydraulikkslanger basert på trykk og strømning.

Interaktivt nomogram

Her finner du et eksempel på et slikt interaktivt nomogram:

Nomogram for valg av hydraulikkslangedimensjon (engelsk språk)

Eksempel:

Du skal prosjektere et hydraulikkanlegg som skal levere 50 l/min og ha en strømningshastighet på 3 m/s. Hvilken dimensjon bør rørene ha?

Dra gul prikk for Flow Q (oljestrøm i l/min) til 50 l/min.
Dra gul prikk for Velocity (oljehastighet i m/s) til 3.
Les av verdien der den røde streken krysser på midterste søyle (rørdimensjon, innside).

Nomogrammet sier da at røra, slangene og koplingene dine bør ha en indre diameter på 19,1 mm (3/4").

Dimensjonering av hydrauliske anlegg med nomogram

Ved dimensjonering av hydrauliske anlegg bidrar nomogrammer til å identifisere den optimale kombinasjonen av komponenter for å oppnå effektiv drift.

Riktig kombinasjon: Vi kan bruke nomogrammer til å finne balansen mellom pumpestørrelse, rørdimensjoner og trykkventiler for å sikre riktig trykk og strømningshastighet.
Effektivitet: Nomogrammer bidrar til å redusere energitap og sikre at systemet oppfyller krava til ytelse.

Feilsøking i hydrauliske anlegg ved bruk av nomogram

Nomogrammer gir verdifull støtte når hydrauliske systemer opplever feil eller redusert ytelse.

Identifisering av feilkilder: Ved å sammenlikne den faktiske ytelsen til systemet med referanseverdiene til nomogrammet kan vi finne årsaker til avvik, som lavt trykk eller lekkasjer.
Rettelser: Nomogrammer gir en systematisk tilnærming til å justere og rette opp i problemer.

Fordeler ved bruk

Rask og visuell metode: Nomogrammer gir enkel tilgang til løsninger uten omfattende beregninger.

Universell bruk: Vi kan tilpasse nomogrammer til ulike hydrauliske applikasjoner.

Brukervennlighet: Nomogrammer er intuitive og enkle, også for de uten omfattende hydraulisk ekspertise.

Ulemper ved bruk

Begrensa nøyaktighet: Nomogrammer gir ofte tilnærma verdier. Det kan være en utfordring i systemer med høye presisjonskrav.

Avhengig av tilgjengelighet: Vi kan bare bruke eksisterende nomogrammer for spesifikke komponenter og parametere.

Refleksjonsspørsmål

Hvordan kan nomogrammer bidra til raskere utvikling av hydrauliske anlegg?
Hvilke begrensninger bør du være klar over når du bruker nomogrammer?
Hvordan kan du bruke nomogrammer til å identifisere feilkilder i et hydraulisk system?
I hvilke situasjoner er nomogrammer spesielt nyttige for vedlikehold og reparasjon?

Kontrollspørsmål:

Svar på kontrollspørsmåla. Det kan være flere riktige svar på hvert spørsmål.
