Byggetegning

Byggetegninger er viktige for at et bygg skal bli slik som planlagt. For at det ikke skal bli misforståelser, er det mange regler for hvordan tegningene lages.

Streker

• hel strek, betyr kant på figuren
• stiplet strek, betyr kant på baksiden (som ikke sees)
• tynn hel strek, betyr mållinjer

Målsetting

Når vi bygger etter tegning, skal målene vi bruker, være skrevet på tegningen. Derfor er alle viktige mål skrevet på mållinjer i tegningen. Målene som er skrevet på tegningen, er virkelige lengder slik de skal være på bygget, uansett målestokk. Mållinjene tegnes helst på utsiden av bygget med målgrenselinjer som nesten treffer kanten det skal måles fra.

Målestokk

Byggetegninger tegnes ikke i virkelig størrelse. Tegningene forminskes slik at de passer på store (A1) eller små (A4) papirark. Hvor mye vi forminsker, kalles målestokk. En vanlig målestokk på byggetegninger er 1:50. Da er 1 mm på tegningen 50 mm på bygget. Det vil si at avstander på tegningen må ganges med målestokken for å få avstanden på bygget. Dette gjelder når vi tegner på papir. Når vi tegner på PC, kan vi «zoome» slik at målestokken hele tiden kan varieres.

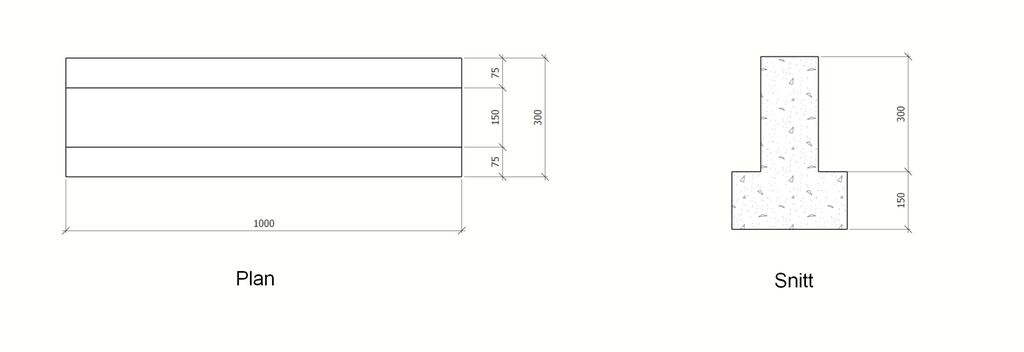

Navn på linjer og tall i en byggetegning

Tegning for SketchUp og andre tegneprogrammer.
