Coiled Tubing

Coiled tubing (CT) er det engelske navnet på røret som er kveilet på trommelen (kveilerøret) og arbeidsmetoden (kveilerørsoperasjoner).

Kveilerør brukes i lange, horisontale brønner, eller isteden for kabel dersom det skal sirkuleres væske i brønnen. Kveilerør kan brukes både til brønnservice og brønnboring.

Fordelen med CT sammenlignet med kabeloperasjoner (WL) er at det er mulig å sirkulere væske inn i brønnen med kveilerøret. Kveilerøret har også større styrke enn kabel og kan bære vekten av lengre og tyngre verktøystreng. CT kan også brukes i brønner som har lang, horisontal og komplisert brønnbane.

Typiske jobber som gjøres på CT er: syrestimulering av kalkformasjoner, vedlikehold og vasking av brønnens innside, perforering, oppstart av brønnen med lett væske, installasjon av kompletteringsutstyr, gruspakking og fiskeoperasjoner. Det er også gjennomført flere boreoperasjoner med CT som arbeidsstreng i utlandet, men på norsk sokkel er boreoperasjoner med CT ikke vanlig. Det ble utført boring med CT på Grane i 1995, Gullfaks i 1997 og Snorre i 1998–1999. Deretter var metoden ute av bruk i mange år.

Et prøveprosjekt med boring av lateraler fra tre brønner på Heidrun ble gjennomført i 2013. Det ble gjennomført som en CTD kampanje (coiled tubing drilling).

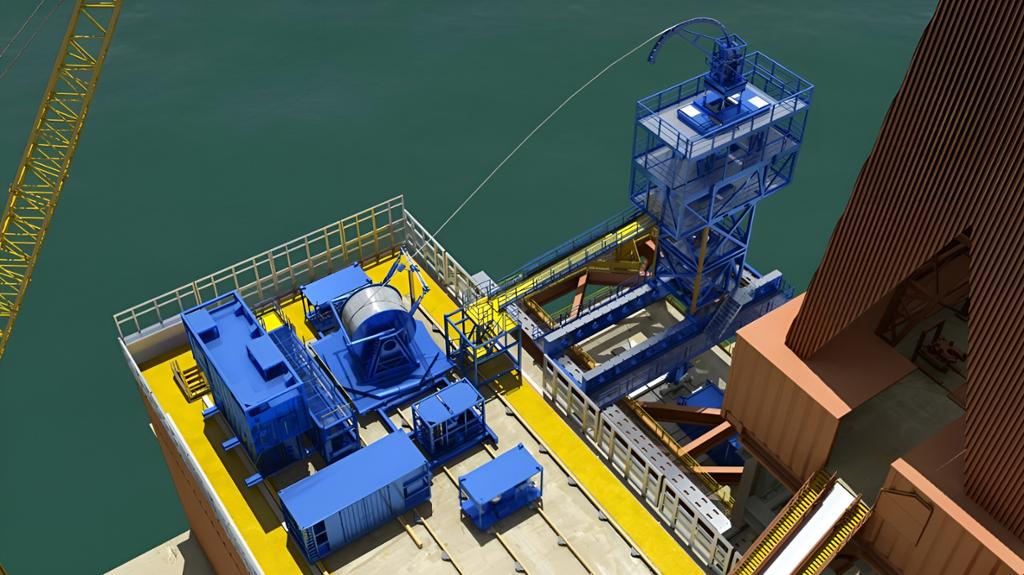

Oppdraget hadde hovedfokus på innhenting av erfaring og kompetanse om boring med kveilerør. Prosjektet inkluderte utvikling og opprigging av midlertidig (flyttbart) pumpe- og slamutstyr på overflaten. Heidrun måtte bygge forsterket dekk til utstyret.

Prosjektet resulterte i mye erfaring fra boring av to lateraler, den tredje ble ikke boret. Begge lateralene er plugget og forlatt (P/A).

Coiled tubing betyr kveilet rør og beskriver et langt rør som er spolet opp på en trommel. Røret er laget i en stållegering som gjør materialet fleksibelt og samtidig sterkt.

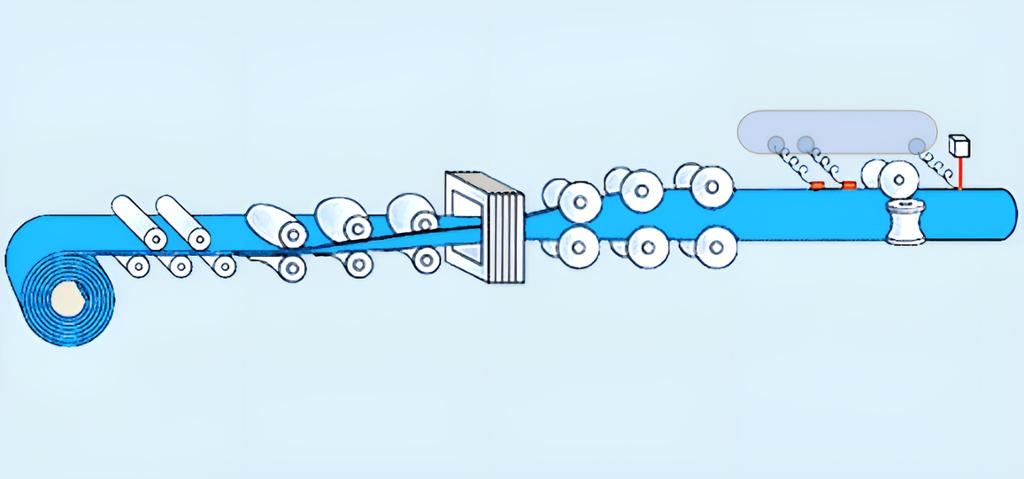

Røret lages av plater som valses og rulles til en sylinderform. Den åpne sylinderen går videre til en sveiseordning som sveiser platens ender sammen på langs av rørlengden. Det hele produseres som ett langt rør som føres inn på en lagringstrommel.

Det kan bøyes rundt trommelkjernen uten å brekke eller kollapse, men røret blir varig deformert av kurven det bøyes til. Når røret trekkes av trommelen, er det litt buet på grunn av bøyningen det utsettes for på trommelen.

Røret trekkes av trommelen ved hjelp av en injektor som er montert på toppen av brønnen. Injektoren drar røret av trommelen, mens en liten motor som er montert på kjernen i trommelen holder mottrekk (brems), slik at trommelen ikke spinner hele rørlengden fritt ut (runaway tubing).

Når røret går gjennom injektoren, rettes det litt ut før det går inn i brønnen. Når CT skal ut av brønnen, skifter operatøren kjøreretning på injektoren, slik at den drar røret ut av brønnen. Samtidig ruller trommelen ved hjelp av motoren, slik at røret spoles fint inn på trommelen.

Når det skal kjøres CT i en brønn, kobles en BOP og to strippere på toppen av brønnen. De fungerer som utvendige barrierer. I tillegg monteres det to enveisventiler i bunnen av kveilerøret, slik at det ikke kommer utstrømning fra brønnen gjennom kveilerøret til overflaten.
