Dokumentasjon av kabel og vern

Når vi skal bygge sikre elektriske anlegg, må vi beregne tverrsnitt på kablene eller ledningene vi skal bruke. Her finner du en generell framgangsmåte.
  1. Finn ut effektforbruket til hvert rom.

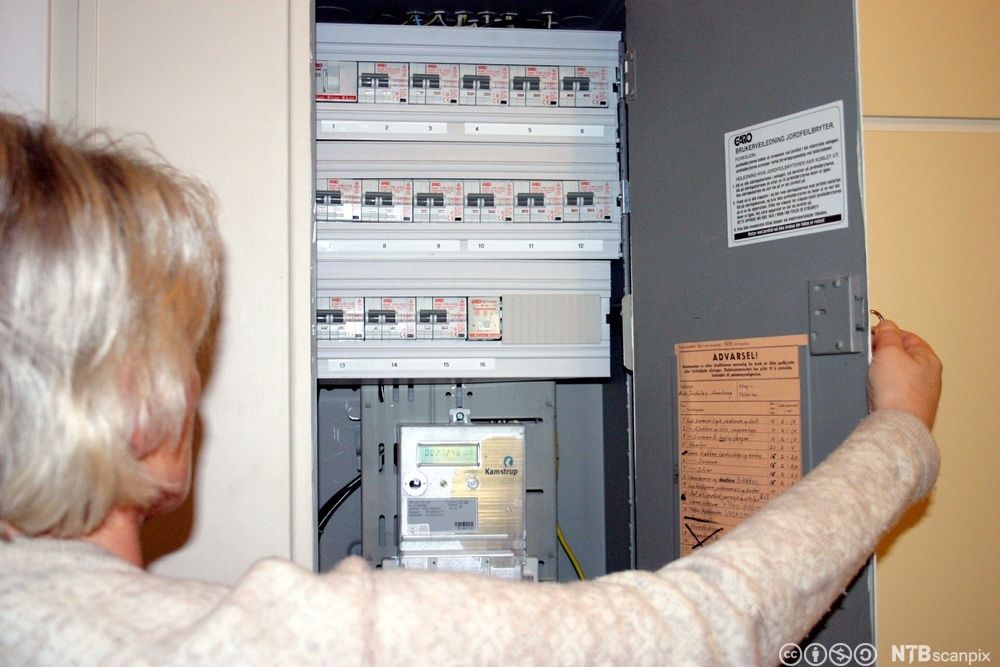

  2. Bestem hvilke rom som skal kobles på samme sikring.
  3. Finn belastningsstrømmen (Ib).
  4. Velg sikringsstørrelse (In).

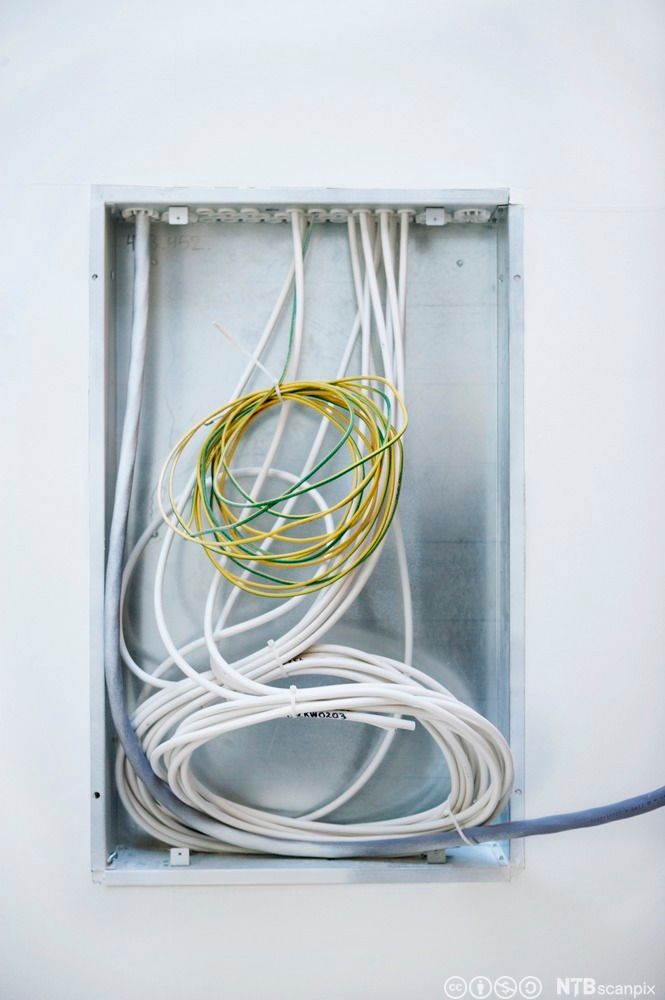

  5. Bestem installasjonsmetode (fra tabell 6.2a i Montørhåndboka). Hvor skal vi legge kabelen/ledningene?
  6. Velg ledningstykkelse, og finn strømføringsevne (Iz).
  7. Sjekk at IbInIz.
  8. Sjekk deretter at I2 ≤ 1,45 x In.
  9. Til slutt må du sjekke spenningsfallet på kabelen. Dette kan du gjøre som vist i Montørhåndboka s. 218–222.

For boliger, med tverrsnitt til og med 4mm2, gjelder dog kun følgende:

  1. IbIn
  2. I2Iz

Se tabell 6.2g i Montørhåndboka for maksimale overbelastningsvern.

Vi sier her at vi da koordinerer og dokumenterer installasjonen med tanke på overbelastning og spenningsfall. Når vi gjør dette, forsikrer vi oss om at tverrsnitt på kabel/ledning og størrelse på vern/sikring er tilpasset hverandre, slik at det ikke oppstår farlige situasjoner hverken for mennesker eller utstyr. Vi forsikrer oss om at det elektriske anlegget er rett dimensjonert, slik at alt utstyr får den spenningen det skal ha, og at kabler/ledninger ikke smelter eller brenner opp på grunn av feil dimensjonering.

Dette må vi gjøre for hver kurs i installasjonen.

Kilde

Ormbostad, J. E. & Halvorsen, K. M. (2019). Montørhåndboka. NEK 400:2018. Oslo: Elforlaget.
