Innstillinger og adopsjon av enheter i UniFi

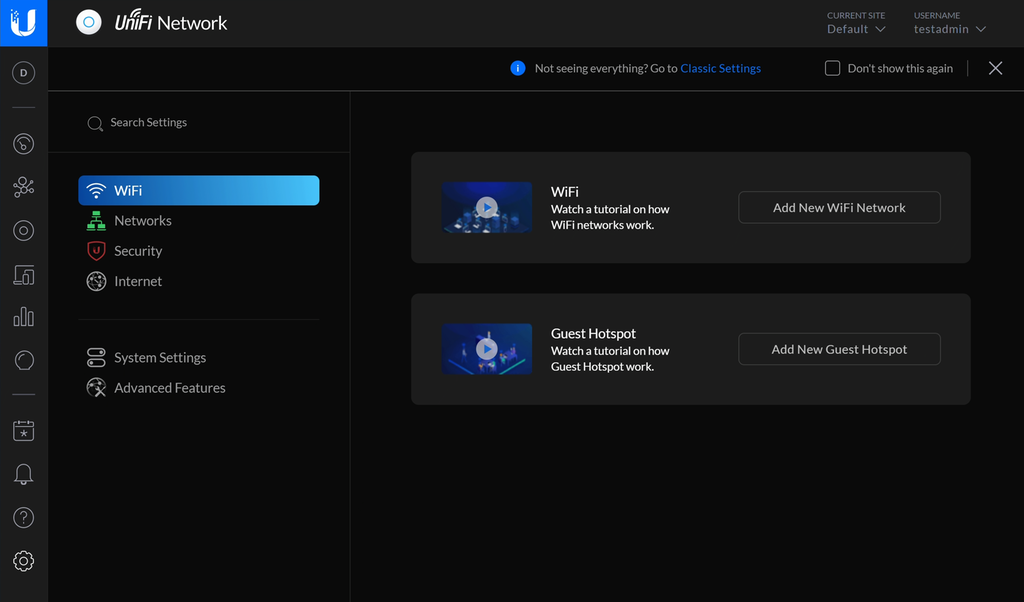

Brukergrensesnittet til UniFi-kontrolleren er under fornying. Blant annet er det laget et nytt design for innstillingsmeny («Settings»).
Denne kan du finne ved å trykke på tannhjulikonet nederst i menyen til venstre fra hovedsiden.
Det nye menydesignet kommer nå som standard. Det gir et enklere og mindre truende inntrykk, men det gir ikke tilgang til alle innstillinger. Det anbefales derfor foreløpig å bytte til det klassiske utseendet.

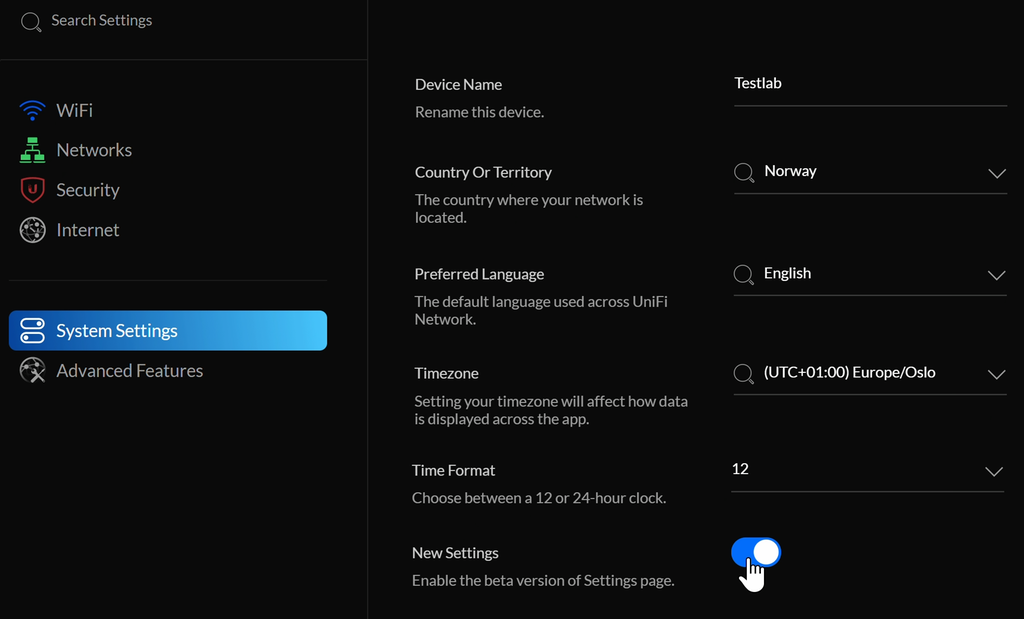

Dette gjør du ved å velge «System Settings» og slå av «New Settings»-knappen.
Nederst på skjermen vil det komme fram en knapp merket «Apply Change». Trykk på denne for å ta endringen i bruk.

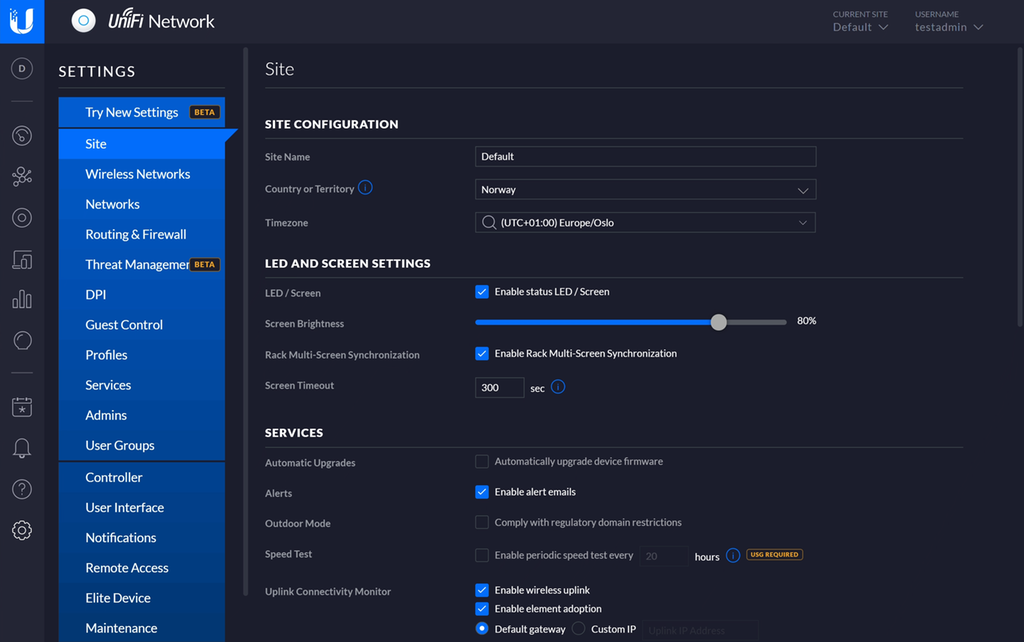

Inne i innstillingsmenyen («Settings») under «Site»-undermenyen finner du innstillingen for «Site Name».
Sett et fornuftig navn på nettverket ditt. Dette navnet brukes bare av UniFi i tilfeller hvor kontrolleren styrer flere forskjellige lokasjoner.
Husk å lagre forandringen ved å trykke «Apply Changes» nede til venstre.
Åpne undermenyen «Networks».
Du får nå opp en liste over logiske nettverk som er satt opp. Du skal i utgangspunktet bare få opp et med navnet «LAN». Gå inn i konfigurasjonen til nettverket ved å trykke «Edit».
Forskjell mellom fysisk og logisk nettverk
Når vi arbeider med nettverk, må vi håndtere to forskjellige aspekter samtidig. Det rent fysiske (hvordan enheter er koblet fysisk sammen) og det logiske (hvordan data beveger seg innad i utstyr og mellom enheter nettverk).
Et enkelt eksempel på dette kan være en konfigurerbar svitsj med VLAN. Svitsjen har for eksempel fire fysiske porter som kan kobles til annet nettverksutstyr eller datamaskiner.
Nettverket har også tre forskjellige VLAN. Et driftsnettverk, et ansattnettverk og et gjestenettverk. En fysisk nettverksport kan overføre flere VLAN, men trenger ikke nødvendigvis å formidle alle.
Det er mange parametere som ikke kan justeres før adopsjon av ruter (merket «USG Required») eller svitsj (merket «USW Required»). Forandringene som gjøres, vil ikke tre i kraft før utstyret er adoptert.
En justering som anbefales å gjøre, er å justere «DHCP Range». Denne innstillingen styrer ruterens (framtidige) utdeling av IP-adresser i lokalnettverket.
Som standard deles alle adresser fra 192.168.1.6 til 192.168.1.245 ut med DHCP. Da gjenstår det få ledige adresser til enheter med fast/statisk IP-adresse (for eksempel Windows Server, UniFi-kontroller).
Ved å justere DHCP-serverens startadresse til for eksempel 192.168.1.50 blir det flere IP-adresser som kan benyttes til enheter ned fast/statisk IP-adresse.
Når du har gjort ønsket forandring, bør du trykke på «Save» nede til venstre på skjermen.
Neste steg er å tilknytte (adopt) ruter og eventuelt svitsj til nettverkskontrolleren.
Til venstre i nettgrensesnittet er det en ikonbasert meny. Hold musepekeren rolig over et av ikonene for å få opp en kort tekstbeskrivelse.
Oppe i ikonmenyen til venstre velger du den som viser en liten sirkel inne i en større sirkel, også kalt «Devices».
På siden så vises UniFi-basert nettverksenheter som kan tilknyttes kontrolleren. Enhetene bør ha statusen «Pending Adoption».

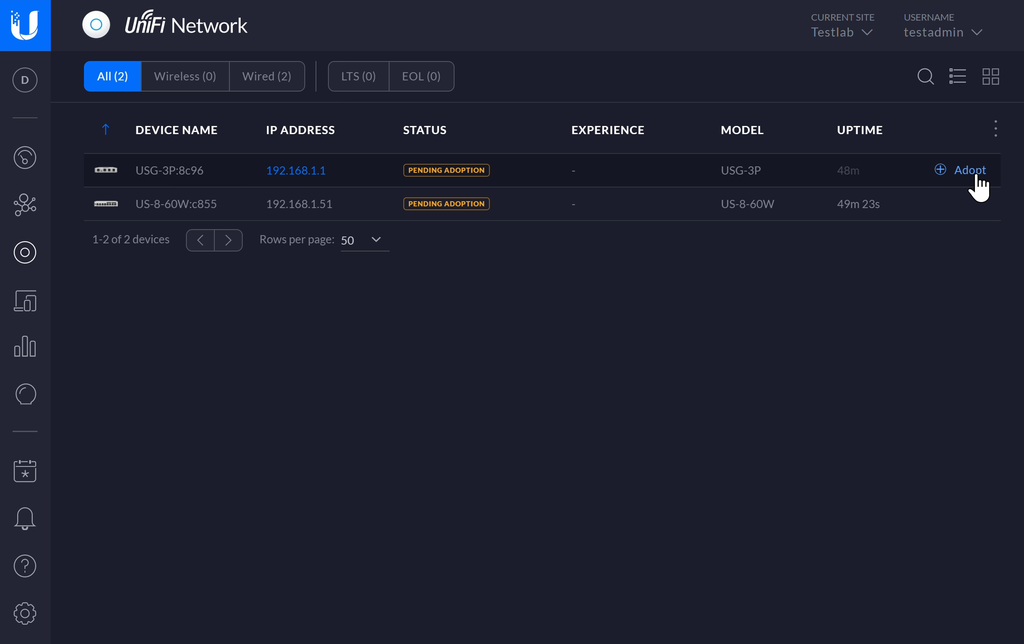

Hold musepekeren over en av enhetene. Til høyre på linjen skal det komme fram en knapp merket «Adopt» eller «Update and Adopt» (hvis enheten må oppdateres med ny fastvare). Trykk på denne knappen (adopsjon kan ta opptil fem minutter per enhet).
Under adopsjonen av utstyret vil enheten restarte. Dette kan forstyrre andre adopsjoner. Derfor anbefales det å bare adoptere én enhet av gangen.

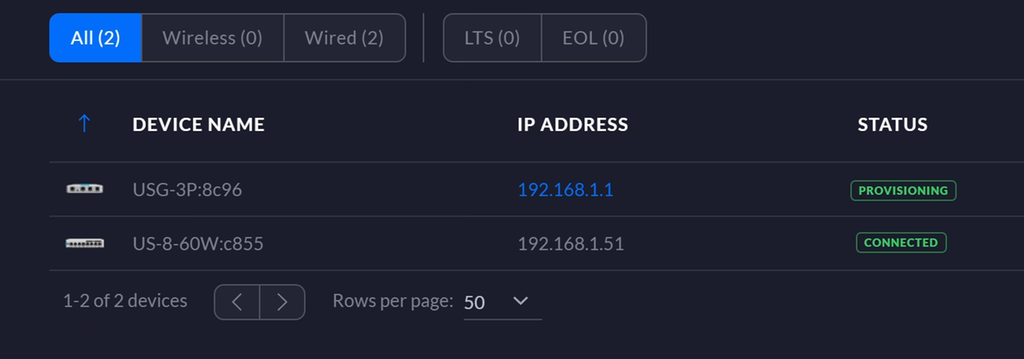

Enheten vil gå gjennom flere statuser under adopsjonen. På Ubiquitis hjemmesider finner du en tabell som forklarer alle statusene.
De viktigste er «Provisioning», som betyr at enheten mottar ny/oppdatert konfigurasjon fra kontrolleren, og «Connected», som betyr at enheten er i normal drift.
Vent til nettverksenhetene dine begge har fått status «Connected».
Hvis du nå går tilbake til hovedsiden (dashboard), vil du se at mer informasjon kommer fram i brukergrensesnittet.
Da du tidligere konfigurerte ruteren, la du inn de innstillingene som var nødvendige for å få internettilgang i lokalnettverket. Under adopsjonen av ruteren ble denne informasjonen flyttet over til nettverkskontrolleren. For å sjekke at dette er riktig, må du sjekke innstillingene.
Gå til innstillingsmenyen («Settings») ved å trykke på tannhjulikonet nederst i ikonmenyen til venstre.
Åpne undermenyen «Networks».

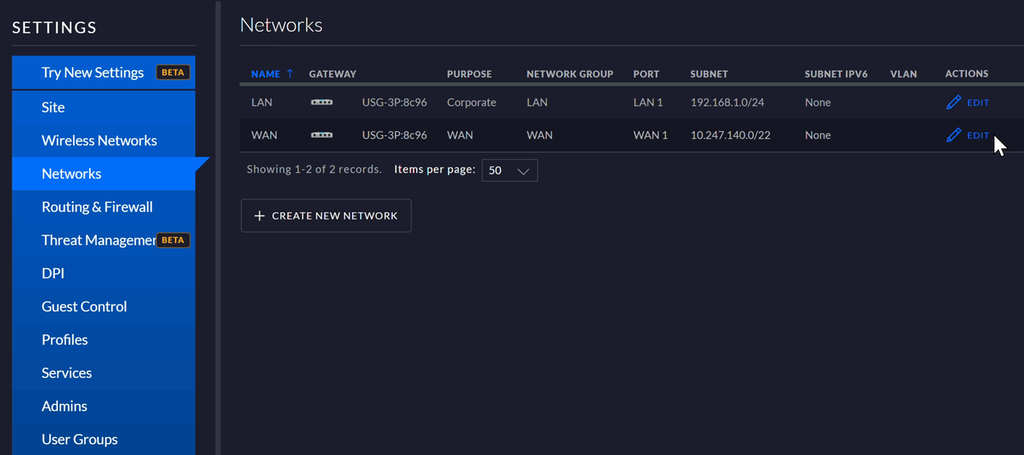

Du skal nå få opp to logiske nettverk. LAN, som du sjekket tidligere, og WAN. Trykk på «Edit» på WAN-linjen.

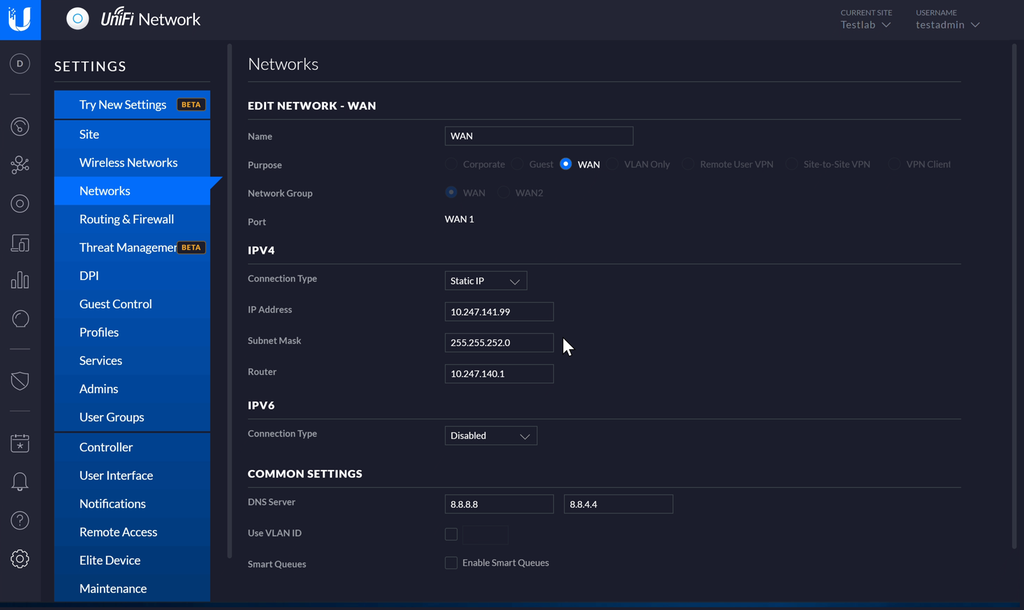

Sjekk at informasjonen under «IPV4» og «DNS Server» er riktige for ditt oppsett.
Obs:
IPV4-verdiene i oppsettet ditt skal ikke være like de som vises i eksemplet nedenfor. Verdiene skal stemme overens med nettverket som ruteren din er tilknyttet.
Hvis ikke informasjonen ble kopiert inn til kontrolleren riktig under ruteradopsjon, må du legge den inn på nytt igjen. Husk eventuelt å lagre forandringene.
Etter at du har sjekket og eventuelt rettet opp i WAN-innstillingene, bør du sjekke at du har internettilgang fra en av maskinene i testnettverket ditt. Gå til nettsider du ikke har besøkt tidligere (slik at DNS-oppslag må gjennomføres).
Du kan også gå tilbake til hovedsiden (dashboard). Der er en knapp merket «Speed Test» der du kan teste internetthastigheten til ruteren.
