Manuelle verktøy på boredekk

Barrierer under innkjøring

Brønnen er alltid fylt med væske som primærbarriere. Det er likevel nødvendig å planlegge for alle typer hendelser når vi skal kjøre en arbeidsstreng (for eksempel borestreng, casing eller komplettering) inn i brønnen. Dersom vi får innstrømning av olje eller gass i brønnen mens vi holder på å skru sammen utstyret på overflaten, må vi kunne stenge innsiden av arbeidsstrengen som går ned i brønnen. Til dette bruker vi IBOP og Kelly Cock.

Vi skrur en Kelly Cock eller en IBOP til toppen av stick-up i RKB og lukker ventilen slik at det ikke kommer væske eller gass opp til boredekk gjennom arbeidsstrengen.

Kelly Cock-ventilen lukkes ved hjelp av en spesialnøkkel som vi alltid må vite hvor er. Nøkkelen må ikke falle ned i brønnen!

På utsiden av arbeidsstrengen (ringrommet) skal vi kunne stenge BOP, og det betyr at vi må heve eller senke arbeidsstrengen slik at ventilen i BOP kan stenges på riktig plass.

Gjengeovergang (X-over) til IBOP eller Kelly Cock

Det er ikke uvanlig at vi har ulike gjengetyper og størrelser i arbeidsstrengen vår, og derfor må vi ofte ha flere gjengeoverganger (x-over) stående klar på boredekk. Gjengeovergangens øvre gjenge skal passe til en Kelly cock eller IBOP (stengeventil) som står klar på dekk.

Slegge

Når vi skal skru muttere til eller fra hverandre med fastnøkkel er det greit å ha ei slegge som vi kan slå på fastnøkkelen med. Da får vi bedre kraft og slipper å bruke egne muskler for mye.

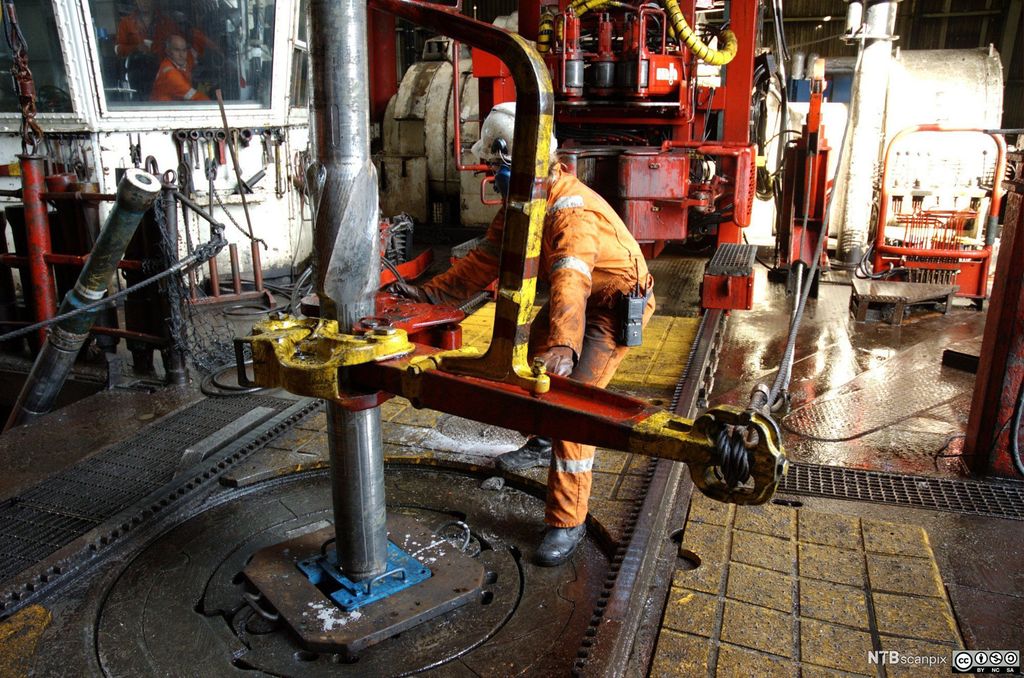

Riggtang

Riggtang brukes av og til i stedet for Iron Roughneck. Disse tengene henger i en vaier og trekkes til ved hjelp av en vinsj.

Vi kan bruke én eller to riggtenger. Dersom vi bruker to, skal den ene tanga holde igjen mens den andre skrur på gjengen. Tengene settes på rørene over og under en gjengekobling.

Den ene tanga holdes i ro mens den andre tanga trekkes av en vinsj til gjengen er skrudd til eller ifra den andre delen. Vi må ikke stå i nærheten når vinsjen drar i tanga, for hvis tanga glipper, kan den snurre raskt rundt og skade oss.

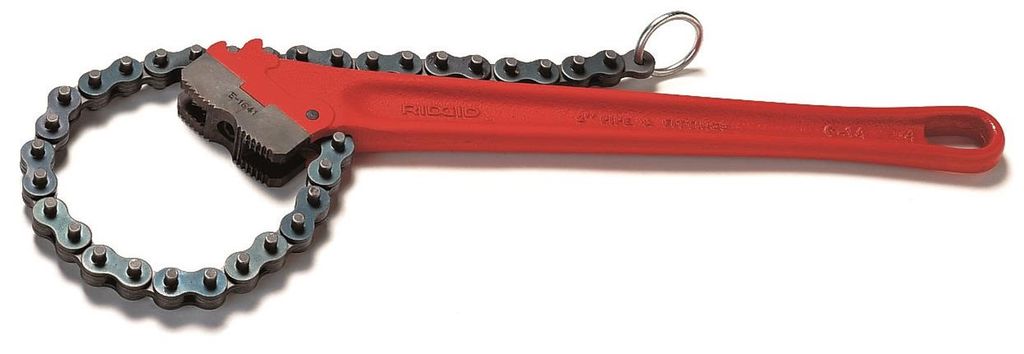

Kjettingtang

Kjettingtang (eller kjedetang) er en annen type tang som ofte brukes på boredekk. Den består av en metallarm, vanligvis i aluminium eller stål, og et kjede som likner på et sykkelkjede. Kjedet har pinner som stikker ut på utsiden av hvert ledd. Kjedet legges rundt røret, og pinnene festes i enden av metallarmen. Når vi drar mot kjedet, vil tanga gripe fatt i røret slik at det kan roteres.

Hullcover

Mellom hvert assembly er det viktig å dekke til brønnhullet slik at vi ikke mister verktøy eller annet ned i rommet mellom arbeidsstreng og RKB. Hullcover er en type presenning eller gummimatte som trekkes inn til strengen som står i hullet.

Safety clamp

Safety clamp er ei sikkerhetsklemme som monteres rundt røret ovenfor der slipset skal settes. Sikkerhetsklemma har en stor OD som skal hindre at utstyret sklir ned i brønnen dersom slipset mister grepet. Den brukes alltid i begynnelsen, for da har vi en kort arbeidsstreng, og vekta av en kort arbeidsstreng ikke er nok til å holde slipset klemt ned i RKB.

Løftestuss

Vi kan løfte inn utstyret fra rørdekk til boredekk på ulike måter, for eksempel med kraner eller med elevator fra topdrive. Ofte er det ulike gjengetyper og -størrelser i øvre del av utstyret som skal monteres i arbeidsstrengen, og da kan det være bedre å bruke en løftestuss slik at alle løftene blir like. En løftestuss er utformet som et kort borerør, ofte rundt 2 meter lang. Gjengen som vender nedover, er tilpasset utstyret som skal løftes. Det kan derfor være behov for mange ulike løftestusser.

Løftestussen skal kun brukes til løftet inn til boredekk. Den monteres og skrus godt fast i toppen av boreutstyret. Vi bruker samme dimensjon på alle løftestussene slik at vi slipper å skifte elevator.

Elevatoren tar tak i løftestussen når boreutstyret skyves inn på boredekk i rørbroen (catwalk), og løfter utstyret opp til vertikal posisjon.

Når lengden er skrudd sammen med arbeidsstrengen som stod i RKB, senkes alt ned, og slipset settes. Når den nye lengden er senket til RKB, skrus løftestussen av.

Bit breaker

Når vi skal skru borekronen av borestrengen, må den settes i en spesiell ramme som kalles bit-breaker. Rammen er utformet slik at borekronen passer ned i den og holdes stabil, på samme måten som et slips kiler et rør.

Bit breakeren settes ned i RKB slik at den ikke roterer. Den brukes til å holde igjen borekronen når vi skrur av røret som er like over.

Bit breaker brukes også når vi skal montere ny borekrone på borestrengen.
