Dialogprogrammering av en CNC-maskin

Hva er dialogprogrammering?

Dialogprogrammering er et enkelt visuelt programmeringsspråk som kan brukes til å programmere enkle arbeidsoperasjoner. Det kreves ikke veldig mye forkunnskaper. Du trenger for eksempel ikke å kjenne til G-kode- og ISO-programmering, og det er heller ikke noe behov for CAD- og CAM-programvare.

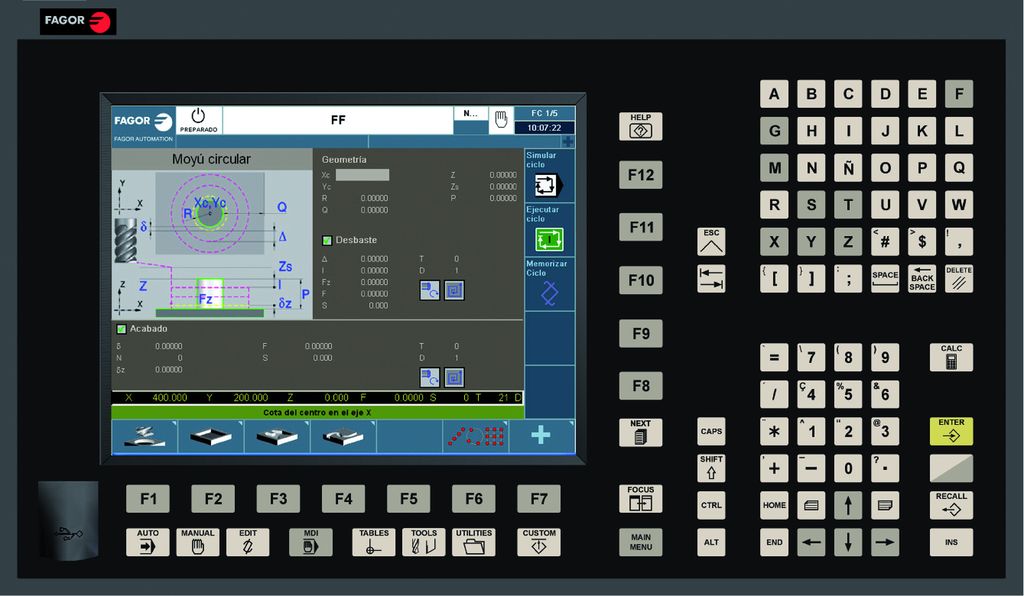

Ved dialogprogrammering bruker du visuelle framstillinger og legger inn parametere for lengde, bredde, diameter, radius osv. Deretter vil maskinen selv utarbeide et NC-program (Numeric Control-programkode) ut fra valga du har gjort.

De ulike maskinleverandørene tilbyr styringssystemer med ulike visuelle funksjoner, men alle styringssystemene har en del fellestrekk. Derfor kan du ofte programmere på systemene til ulike maskinleverandører uten å trenge spesifikk opplæring.

Dialogprogrammering av dreiebenk

Når du programmerer for en CNC-dreiebenk, får du blant annet disse valga:

• aksial og radial dreiing

• konus

• sirkulær bevegelse medurs og moturs

• dreiing av gjenger

• verktøy

• spindelhastighet

• kjøling av/på

• mating

• bruk av både grov- og findreiing

• materiale avsatt til findreiing

Dialogprogrammering av fres

De aller fleste fresemaskiner har valg om

• boring

• planfresing

• innvendig og utvendig lomme

• sporfresing

• hullsirkler og hullmønster

• tilfeldige punkter i en bane

• verktøy

• spindelhastighet

• kjøling av/på

• mating

• bruk av grov- og finfresing

• materiale avsatt til finfresing

Enkelte maskiner kan ha enda flere funksjoner.

Redigering i dialogprogrammet

Dialogprogrammer kan enkelt redigeres, kopieres eller kombineres. Du kan lett kople sammen flere arbeidsoperasjoner i en angitt rekkefølge til et stort program.

For å redigere dialogprogrammet henter du fram den grafiske visninga og endrer kun den parameteren du ønsker å redigere, for eksempel diameter eller lengde.

Kontrollspørsmål

I denne oppgaven skal du velge riktig svaralternativ.
