Demontere og montere innvendig lager
Film om å montere og demontere innvendig lager (1:36)
Hva er innvendige lager?
Innvendige lager er montert i en hul struktur der den ytre ringen på lageret er festa i ei boring. Vi trenger spesifikke verktøy for trygg demontering og presis montering.
Demontering av innvendige lager
Verktøy
innvendig avdrager for å gripe tak i lagerets ytre ring fra innsida
glidehammer for å dra ut lageret med taktfaste slag
Framgangsmåte

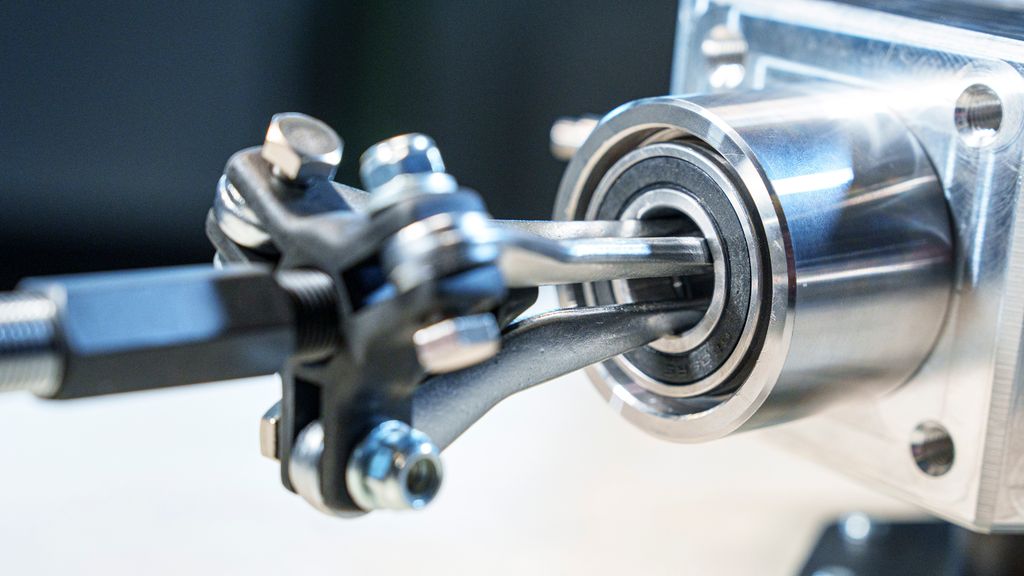

Monter avdrageren innvendig på lagerets ytre ring. Stram avdrageren til du kjenner at den tar godt og jevnt.
OBS!

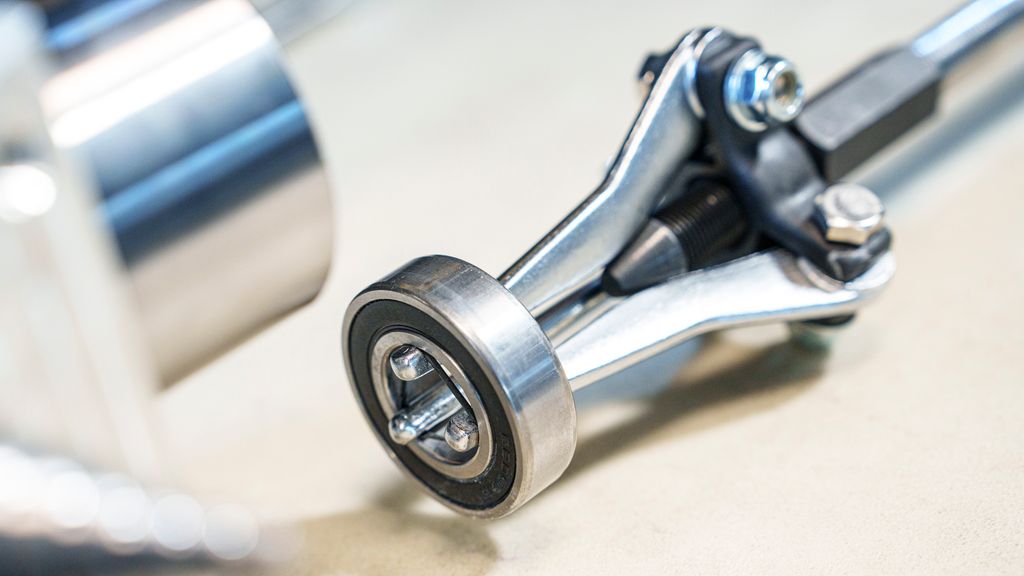

Hvis avdrageren ikke kan få anleggsflate mot lagerets ytre lagerbane, må du prøve å dra ut lageret ved å feste avdrageren mot lagerets indre lagerbane. I disse tilfellene er det stor fare for å ødelegge lageret, siden all trekkrafta overføres mellom indre og ytre lagerbane gjennom lagerkulene. Lagerkuler og lagerbane kan få sår og bli skadet.

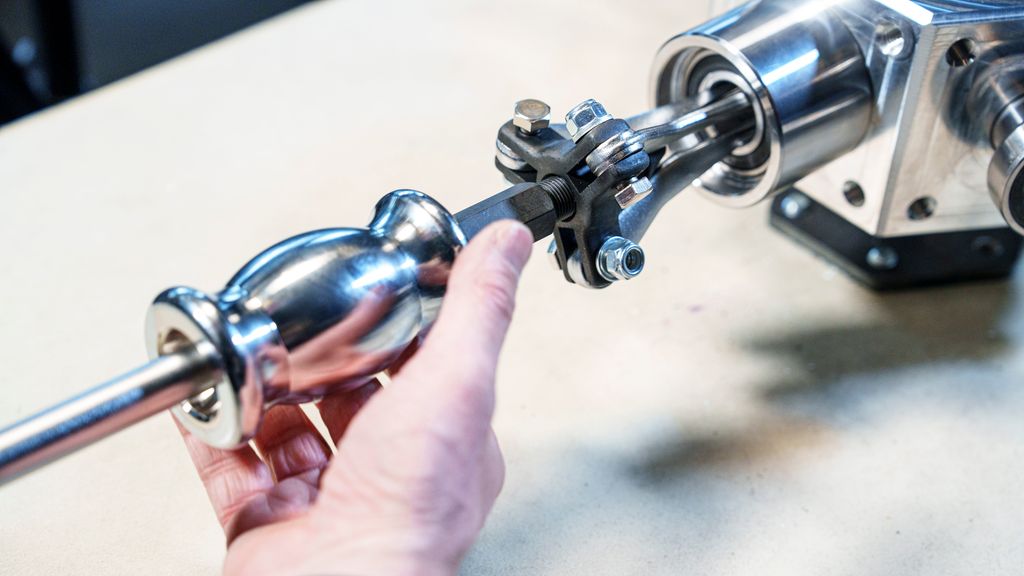

Fest glidehammeren til avdrageren.
Dra ut lageret ved å bruke taktfaste og kontrollerte slag med glidehammeren. Fortsett til lageret løsner og er helt ute av hullet.
Sjekk at lageret kommer ut jevnt, og at verktøyet ikke skader lageret eller hullet.
Montering av innvendige lager
Når du skal montere et innvendig lager, er det hensiktsmessig å bruke ei hydraulisk presse. Hvis du ikke kan demontere maskinelementet, men må montere lageret på annen måte, kan det være at du må slå lageret på plass.
Verktøy
hydraulisk presse for å presse lageret på plass
tilpassa ring (en ring med litt mindre diameter enn lagerets ytterring)
Framgangsmåte
Plasser lageret i riktig posisjon i boringa.

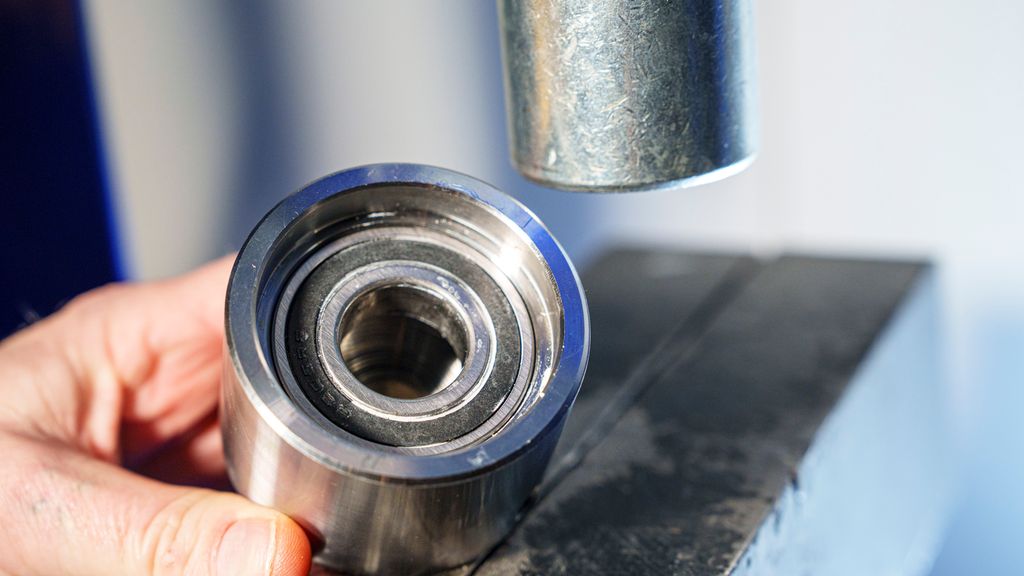

Legg en ring med litt mindre diameter enn lagerets ytterring på lageret. Dette sikrer at krafta fra pressa fordeles riktig.

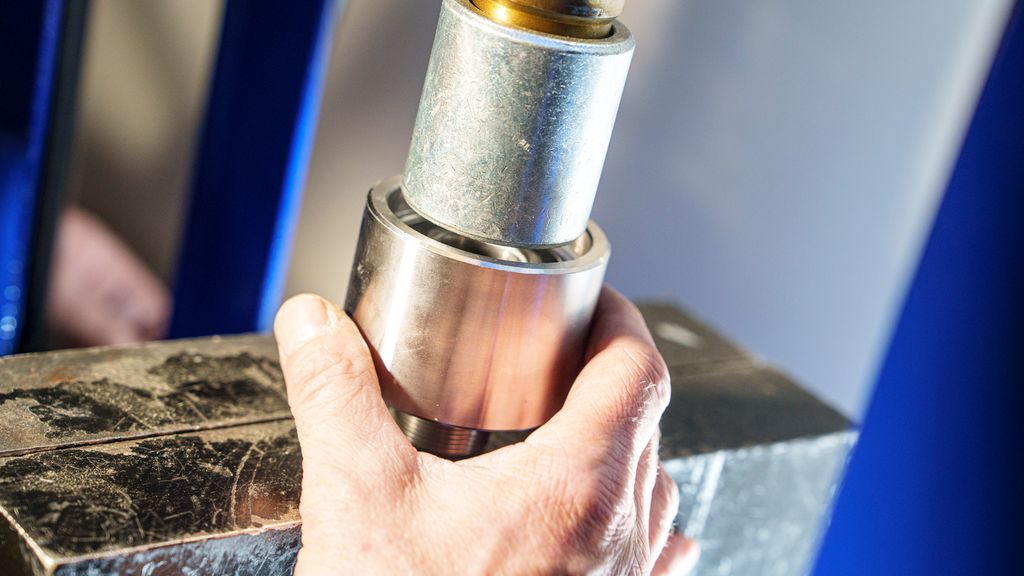

Plasser akslingen og lageret under den hydrauliske pressa. Sørg for at pressa påfører jevnt trykk over lagerets ytre ring for å unngå skade.
Alternativt kan du bruke hammer:
Plasser lageret i lagersporet.
Hold presshylsa mot lagerets ytre lagerbane.
Bank lett på presshylsa til lageret er på plass.
Sjekk at lageret er helt på plass, sitter jevnt og beveger seg som forventa.
Viktige tips
Unngå skader ved å bruke riktig verktøy og å påføre jevnt trykk for å beskytte lageret og maskindelene.
Sørg for at ringen du bruker ved montering, passer til lagerets ytre ring.
Vær tålmodig ved demontering. Taktfaste slag med glidehammeren sikrer en trygg og kontrollert prosess.
