Rørhåndtering fra dekk til brønn

Flytting av rør

I brønnen bruker vi borestreng, vi kjører casing, og vi installerer kompletteringsutstyr. Det disse har til felles, er at de er rør. Derfor bruker vi uttrykket rørhåndtering når vi snakker om å flytte rørene fra ett sted til et annet. Vi skiller mellom rørhåndtering på rørdekk som er utenfor boretårnet og på boredekk som er inne i boretårnet. På rørdekk er det lager- og klargjøringsområde som vi bruker til å sjekke rørene og legge dem fram i riktig rekkefølge. Fra rørdekk leveres rørene inn til boredekk, der vi kan skru dem sammen til en lang rekke av rør.

Fjernopererte maskiner

Både på rørdekk og boredekk bruker vi fjernopererte, hydrauliske maskiner for å manøvrere rørene til riktig posisjon. Maskinene styres fra et panel i borebua. Noe av utstyret kan også styres fra et mobilt panel av en operatør som står ute på boredekk.

Rørhåndteringsutstyret er laget slik at det kan brukes for å håndtere ulike størrelser av borerør, casing, kompletteringsutstyr og verktøy til brønnvedlikehold. Når vi skal ha større eller mindre rørdimensjoner, bytter vi gripflatene i maskinene som skal holde rundt rørene.

Rørene kan håndteres både i liggende (horisontal) og i stående (vertikal) posisjon. Det finnes mange ulike metoder og maskiner for rørhåndtering. Her beskriver vi utstyr som er veldig vanlig i bruk på rigger i norsk farvann.

Klargjøring av rørene på rørdekk

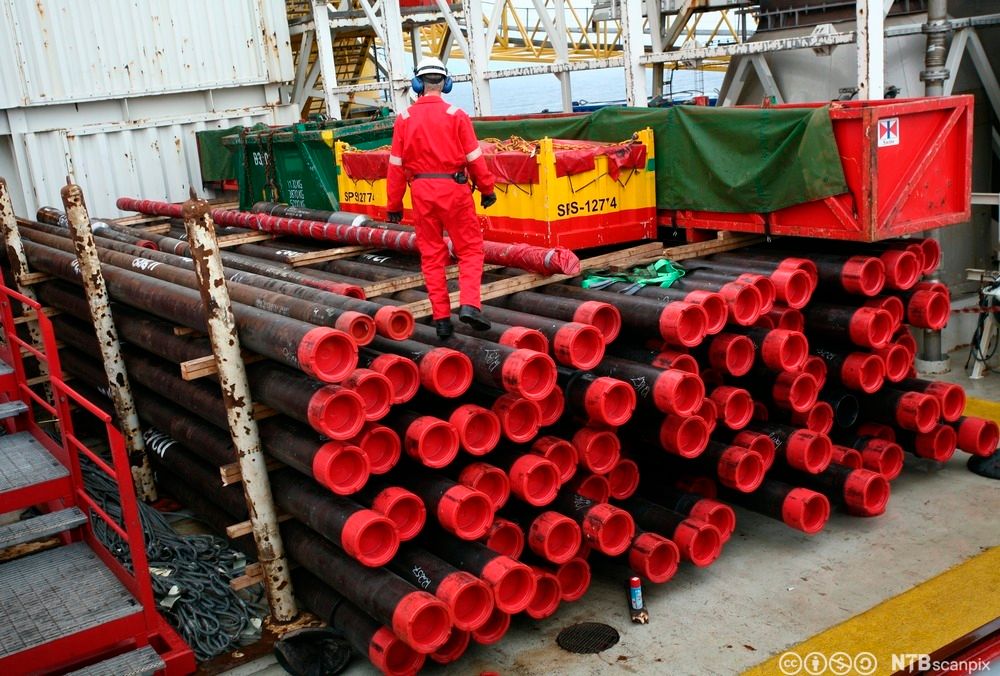

Alt utstyr som skal inn i en brønn, må kvalitetssjekkes først. Dette gjøres som regel på pipedeck (rørdekk). Det gjelder alt som skal inn i brønnen, for eksempel borerør, casing, kompletteringsutstyr og verktøy til brønnvedlikehold. Vi måler ytre diameter (OD), drifter indre diameter (ID) og måler lengden på rørene og verktøyet som skal inn i brønnen. Alle målene noteres (tally) for å dokumentere hva som er målt. Vi sjekker også gjengene og smører gjengepasta på disse hvis det er nødvendig.

Når rørene er sjekket og godkjent for bruk, er vi klar til å flytte rørene inn til boredekk for å bygge rørene sammen til stand eller direkte til en lang arbeidsstreng.

Rørhåndtering på rørdekk

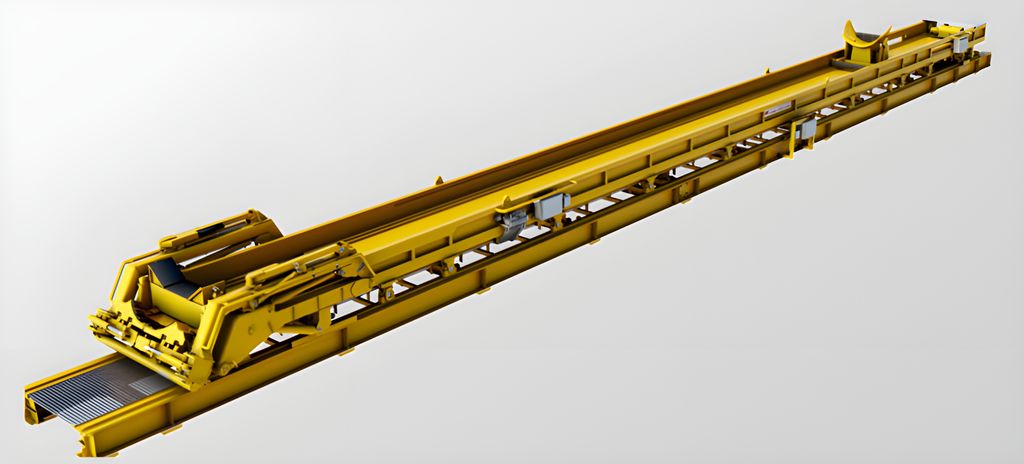

På rørdekk flyttes rørene med hovedkranen eller en rørkrane til en rørbro (catwalk). Rørbroen er hydraulisk operert og fjernstyrt. Den skyver røret inn mot boredekk og støtter røret til det overtas av rørhåndteringsmaskinene inne i boretårnet.

Rørhåndtering på boredekk

Røret som står i rørbroen, kan hentes av elevatoren som henger i topdrive, eller det kan hentes av en pipehandler, som tar røret og svinger det inn over boredekk.

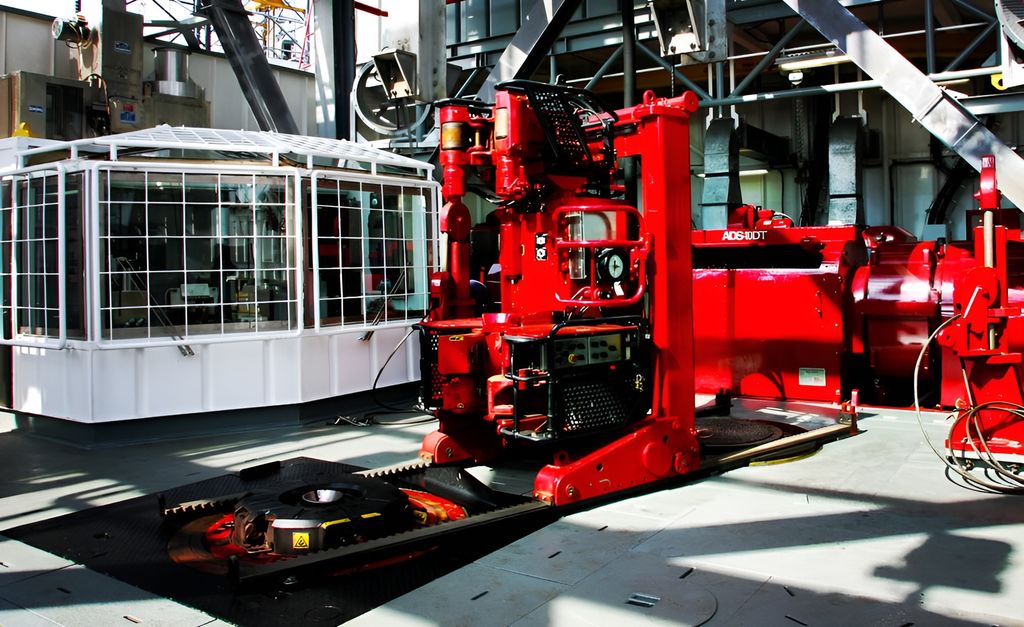

Inne på boredekk skrus noen rør sammen i en lengde på to eller tre rør og lagres stående til de skal brukes. Rørlengden kalles et stand, og lagringsplassen er setback. Andre ganger hentes rørene inn til boredekk for å skrus direkte på rørene som går inn i brønnen. Sammenskruing av rørene skjer med en momenttang som kalles Iron Roughneck.

Håndtering av rør inn og ut av brønnen

Når rørene skal inn og ut av brønnen, kjøres de opp og ned med et heisespill som henger i et vanlig boretårn eller med et hydraulisk sylindertårn som kalles RamRig. I boredekk er det et hull som leder ned i brønnen (Rotary Kelly Bushing – RKB).

Over hullet setter vi en ramme med kiler (slips). Disse kan styres hydraulisk (med væske) eller pneumatisk (med luft). Kilene skal ankre rørene, slik at de ikke faller ned i brønnen.

Les mer om rørhåndtering i de neste artiklene.
