Arbeidsoppdrag - kontinuerlig regulering

Regulering har vi når vi får tilbakemelding fra prosessen. Her skal du montere en vanntank og lage en automatisk regulering som holder vannivået stabilt.

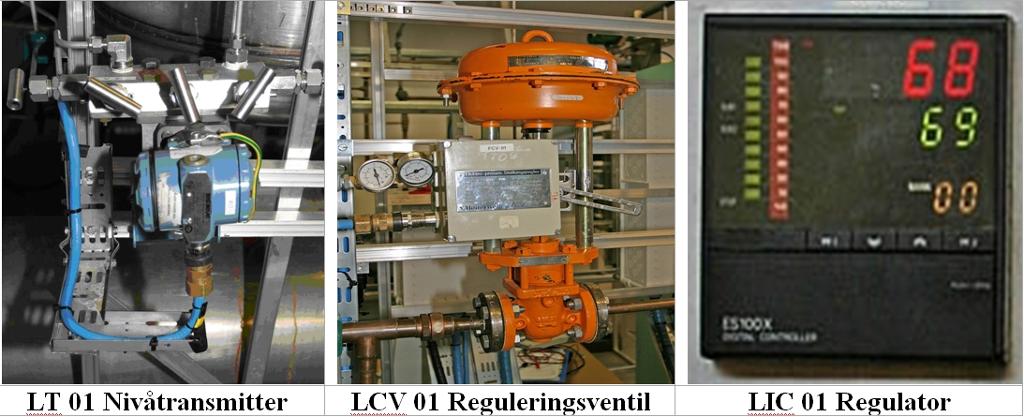

Utstyr i reguleringssløyfa. foto.
Utstyr i reguleringssløyfa.

Læreplanmål

"Planlegge, montere og sette i drift system for kontinuerlig regulering, basert på ferdig dokumentasjon".

Nivåregulering i åpen tank. Illustrasjon.

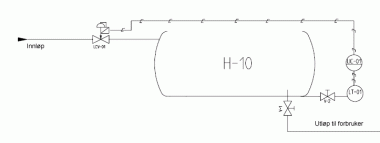

Nivåregulering i åpen tank, teknisk flytskjema

I dette læringsoppdraget skal du montere en vanntank og lage en automatisk regulering som holder vannivået stabilt.

Oppdraget tar utgangspunkt i en 2 meter høy åpen tank som inneholder vann. Det er ønskelig at vann-nivået i tanken holdes på 50 prosent ved normal drift, uavhengig av hvor mye vi tapper ut av tanken (forbruket).

For å få dette til må vi bruke følgende utstyr

  • LT 01: For å måle nivået i tanken har vi valgt en differansetrykktransmitter (d/p-celle).
  • LCV 01: På tankens innløp monterer vi en reguleringsventil med elektropneumatisk ventilstiller (positioner), slik at vi kan regulere den vannmengden som kommer inn (pådraget).
  • LIC 01: For å kunne sammenligne ønsket nivå (skal-verdi, set-verdi, SV) med målt nivå (er-verdi, prosess-verdi, PV) og kontinuerlig justere reguleringsventilens åpning ut fra på det varierende vannforbruket, monterer vi en konfigurerbar regulator.

Planlegging

bilde av en som skriver

Momenter i planleggingsarbeidet:

  • risikovurdering og HMS
  • utstyr og materiell
  • fremdriftsplan
  • teknisk flytskjema (ferdig)
  • sløyfeskjema

Gjennomføring

Momenter i gjennomføringen:

  • montere rammeverk med føringsveier
  • montere pumpemotor med avretting (ev. kan vann hentes direkte fra det kommunale nettet)
  • montere rørsystem og tank
  • montere reguleringsventil (med nødavstengningsventil, trykkreduksjonsventil samt bypassventiler)
  • montere transmitter med "block & bleed"
  • montere regulator i skapfront (med hulltaking)
  • Kabling: kabeltest, festemetoder, nipler, kabelavslutning
  • tubing: lekkasjetest, festemetoder
  • kalibrere transmitter LT 01, fempunktssjekk
  • alibrere reguleringsventil LCV 01, sjupunktssjekk
  • konfigurere regulator LIC 01
  • optimalisere og sette i drift nivåreguleringen

Dokumentasjon

Nødvendig dokumentasjon for dette læringsoppdraget:

  • teknisk flytkjema ("as built", rødrettet)
  • sløyfeksjema ("as built", rødrettet, rekkeklemmer påført)
  • kalibreringskort, transmitter
  • kalibreringskort, ventil
  • kabeltest
  • lekkasjetest
  • sluttkontroll
