TasksAndActivitiesOppgaver og aktiviteter

Oppgaver og aktiviteter

Reguleringsvender lys

Oppgave 1

Reguleringsvender nr.9

Du skal her installere 2 lampepunkter (like lyskilder) som styres av reguleringsvender nr.9. Installasjonen kan utføres som åpen eller skjult installasjon.

Lag installasjonstegning, koblingsskjema og materialliste for installasjonen, og kobl opp.

  1. Forklar med egne ord hvordan reguleringsvender nr.9 kobler lampene i de ulike koblingene (0,1,2,3).
  2. Kontroller hvordan lysstyrken er i hvert trinn. Mål så spenning, strøm og resistans, i hvert trinn, og før det inn i skjemaet.
  3. Beregn effekten ut fra måleverdiene for spenning og strøm.
  4. Beregn resistansen ut fra måleverdiene for spenning og strøm.
  5. Beregn strømmen ut fra måleverdiene for spenning og resistans.

Alle beregninger skal vises, ta med nødvendige formler.
Før inn alle verdiene i tabellen (vedlagt i bunn på siden) for reguleringsvender nr.9. Lag en kort konklusjon som forklarer virkemåten og bruksområdet for denne venderen. Ta med avvik og kommentarer.

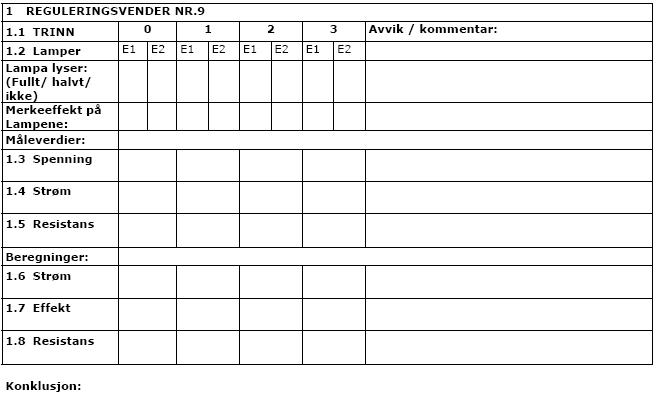

Skjema reguleringsvender 9
Skjema reguleringsbryter 9, lys

Oppgave 2

Reguleringsvender nr.29

Du skal her installere 2 lampepunkter (ulike lyskilder) som styres av reguleringsvender nr.29. Installasjonen kan utføres som åpen eller skjult installasjon.

Lag installasjonstegning, koblingsskjema og materialliste for installasjonen, og kobl opp.

  1. Forklar med egne ord hvordan reguleringsvender nr.29 kobler lampene i de ulike koblingene (0,1,2,3).
  2. Kontroller hvordan lysstyrken er i hvert trinn. Mål så spenning, strøm og resistans, i hvert trinn, og før det inn i skjemaet.
  3. Beregn effekten ut fra måleverdiene for spenning og strøm.
  4. Beregn resistansen ut fra måleverdiene for spenning og strøm.
  5. Beregn strømmen ut fra måleverdiene for spenning og resistans.
Alle beregninger skal vises, ta med nødvendige formler.Før inn alle verdiene i tabellen (vedlagt i bunn på siden) for reguleringsvender nr.29. Lag en kort konklusjon som forklarer virkemåten og bruksområdet for denne venderen. Ta med avvik og kommentarer.
Skjema reguleringsvender 29
Skjema reguleringsvender 29, lys
