Multimeter

I forbindelse med ferdigstilling og idriftsettelse av anlegg vil en ha behov for målinger enten for å dokumentere driftsspenninger og/eller resistans i sløyfer. Hvis man ved idriftsetting oppdager at utstyr ikke fungerer, benyttes multimeteret ved feilsøking

Tre mulitimeter. Foto.

.

Multimeter har flere funksjoner, men de fleste har noen funksjoner felles. Det kan benyttes til spenning og strøm, både veksel- og likestrøm. I tillegg kan en foreta resistansmåling og gjennomgangssjekk.

Instrumentet klargjøres for måling ved å velge ønsket innstilling

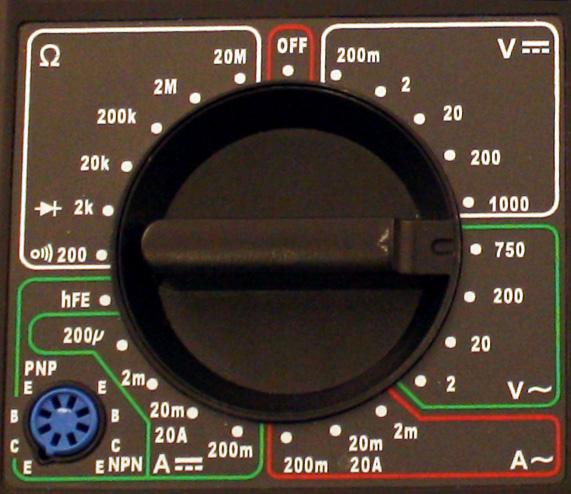

Funksjon og måleområdevelger. Foto.
Valg av funksjon

Vi kan velge mellom følgende målinger:

  • likespenning 0-1000 V
  • vekselspenning 0-750 V
  • likestrøm 0-200 mA
  • vekselstrøm 0-10 A
  • resistansmåling 0-20 MΩ

På dette området finner vi i tillegg:

  • gjennomgangstester "summer"
  • diodetester
  • instrumentet har også en funksjon for sjekk av transistorer
  • plassering av måleledninger
  • måleledningene plasseres ut fra valgt måling

Målinger

Husk at målinger utføres på spenningssatte anlegg, ta nødvendige forholdsregler.

Kopling spenningsmåling. Tegning.

Spenningsmåling

Klargjøring før måling:

  • Velg mellom like- eller vekselspenning.
  • Velg måleområde høyere enn forventet måleverdi.
  • Sjekk at måleledningen er tilkoblet for rett målemetode.

Foreta måling med å koble instrumentet rett til kretsen.

Spenningsmåling utføres i parallell med belastning.

Oppkopling for måling. Tegning.
Strømmåling

Strømmåling

Klargjøring før måling:

  • Velg mellom like- eller vekselstrøm.
  • Velg måleområde høyere enn forventet måleverdi.
  • Sjekk at måleledningen er tilkoblet for rett målemetode.

Foreta måling. Strømmåling ved å bryte kretsen og koble instrumentet i serie med belastning.

Strømmåling bør likevel utføres med tangamperemeter. En kan med dette måle uten å løsne ledere.

Oppkopling for måling. Tegning.

Resistansmåling

Ved resistansmåling benyttes instrumentets egen spenning til å drive en målestrøm gjennom kretsen du sjekker. Denne typen måling må derfor utføres på spenningsløst (frakoblet) anlegg.

  • Velg måleområde høyere enn forventet måleverdi.
  • Sjekk at måleledningen er tilkoblet for rett målemetode.
  • Koble instrumentet til kretsen du ønsker å måle, avles målt verdi, koble instrumentet fra.
  • Dersom instrumentet forblir tilkoblet, tømmes batteriet raskt.

Gjeldende norm for måleinstrument IEC 61010

I normen stilles det krav til måleinstrumentet ut fra hvor i installasjonen instrumentet skal benyttes.

  • CAT IV - instrumentet er beregnet for bruk i forsyningspunktet for installasjonen.
  • CAT III - instrumentet er beregnet for bruk i faste installasjoner og fordelingstavler.
  • CAT II - instrumentet er beregnet for bruk i tilkoblede apparater og lignende laster.
  • CAT I - instrumentet er beregnet for bruk i beskyttet elektronisk utstyr.

Kategorimerking skal tydelig framkomme på instrumentet. Alt utstyr som omsettes, skal i tillegg være CE-merket.

Merking på instrument. foto.
CAT merking
