Ringeanlegg

Et ringeanlegg som monteres i en ny installasjon, må tilkobles en vekselspenning på 8 V for å fungere. Spenningen får anlegget fra en transformator som plasseres i sikringsskapet. Her får du en oversikt over og forklaring på ringe- og klangklokker.

Ringe- og klangklokker er basert på en spole som spenningssettes slik at den blir en elektromagnet. Elektromagneten trekker til seg det bevegelige ankeret, som så treffer klokka.

Ringeklokke tilkoblet likespenning

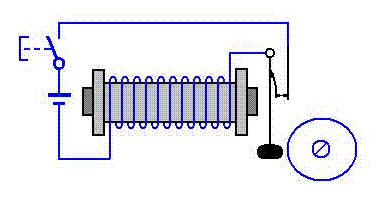

Ringeklokke, likespenningsprinsipp

Når vi betjener ringetrykknappen, sluttes den elektriske kretsen. Strømmen i kretsen gjør spolen magnetisk, og det bevegelige ankeret med hammer dras mot spolen. Når ankeret dras inn, blir det brudd i den elektriske kretsen, magnetfeltet blir borte, og ankeret dras tilbake. Når ankeret kommer tilbake, danner bryteren ny kontakt. Strømmen går gjennom kretsen, og spolen blir igjen magnetisert. Ankeret dras inn mot spolen, kretsen brytes, og ankeret dras tilbake.

Så lenge ringetrykknappen er betjent, vil dette vedvare. Hver gang ankeret kommer tilbake, slår det på klokka slik at den ringer.

Ringeklokke tilkoblet vekselspenning

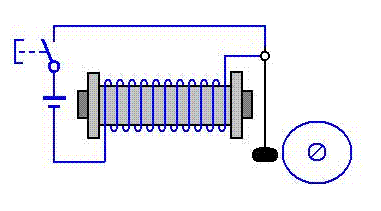

Ringeklokke, vekselspenningsprinsipp

Når vi betjener ringetrykknappen, blir den elektriske kretsen sluttet, spolen blir magnetisk, og ankeret dras til. Så lenge kretsen er sluttet, vil det ligge spenning over spolen. Hva er det som bryter kretsen?

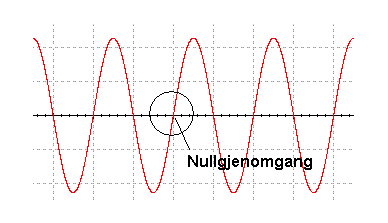

Sinuskurve

Ser vi på kurven for vekselspenning og strøm, ser vi at det blir brudd hver gang nullinjen passeres. Strømmen blir brutt ved nullgjennomgang, og magnetfeltet forsvinner. Ankeret dras tilbake av returfjæra og treffer klokka. Etter at nullpunktet er passert, øker strømmen, spolen blir igjen magnetisk, og ankeret dras til. Hver gang nullinjen passeres, går ankeret tilbake før det på ny dras til mot spolen. Dette forløpet vil vi ha så lenge ringetrykknappen blir holdt inne.

Klangklokke

Klanggklokkeprinsipp

Når vi betjener ringetrykknappen, blir spolen magnetisk, ankeret dras inn og treffer den første klangplaten. Når ringetrykknappen slippes, brytes kretsen, og magnetfeltet blir borte. Returfjæra trekker nå ankeret tilbake, og ankeret treffer den andre klangplaten.
