Skjema 2-polt bryter

Her vises installasjonstegninger og koblingsskjema for 2-polt bryter. For at vi skal kunne gjøre elektriske installasjoner, er vi avhengige av forskjellige skjema.

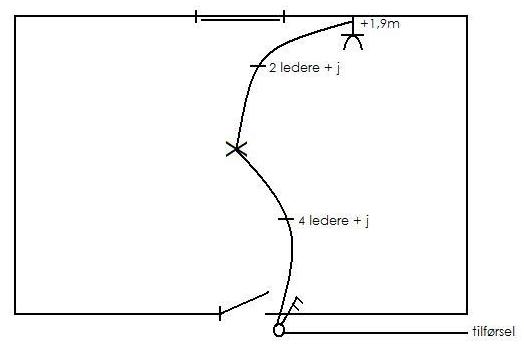

2-polt skjult

Dette skjemaet viser plassering av effektuttak og hvordan rørføringen er i en skjult installasjon.

2-polt bryter åpen
2-polt åpen installasjon

Dette skjemaet viser plassering av effektuttak og hvordan kabelføringen er i en åpen installasjon.

2-polt bryter koblingsskjema
2-polt koblingsskjema

Denne tegningen viser hvordan vi skal koble de forskjellige komponentene sammen.
