Læringsoppdrag - Motorstyring 1

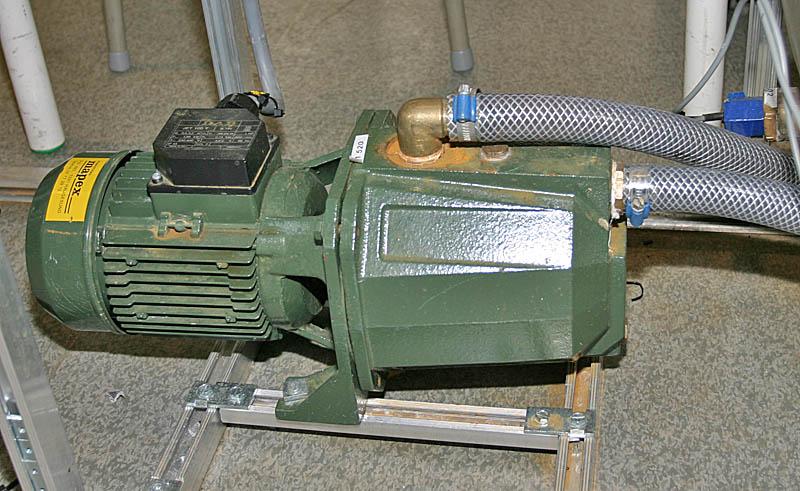

Pumpemotor. Foto.
Pumpemotor

I dette læringsoppdraget skal vi se på ulike måter vi kan styre en elektromotor.

Vi har valgt følgende anlegg for motorstyring som dere skal montere, sette i drift og dokumenterer:

  • Start og stopp av 3~ asynskron kortslutningsmotor med motorvernbryter og nullspenningsutløsning
  • Start og stopp av 3~ asynskron kortslutningsmotor ved hjelp av kontaktor
  • Start og stopp av 3~ asynskron kortslutningsmotor med valgbar dreieretning og drifts- og alarmlamper
  • Start og stopp fra flere steder av 3~ asynskron kortslutningsmotor med valgbar dreieretning

Montasje av styreskap, innføring av kabler samt ulike installasjonsmetoder med tilhørende mekanisk arbeid vil også bli behandlet.

Planlegging

Momenter i planleggingsarbeidet:

  • Foreta en Risikovurdering, der du vurderer risiko ved jobben du skal gjøre (HMS, vernetiltak, forskrifter), samt risiko ved installasjonen i bruk.
  • Lage en plan for arbeidet der det utarbeides en framdriftsplan (bruk gjerne GANT diagram), der du kronologisk jobber deg gjennom oppdraget på papir.
  • Fylle ut en materialliste, slik at du får med deg utstyr og materiell du trenger for å utføre jobben.
  • Finne fram aktuelt verktøy og måleinstrumenter for jobben du skal gjøre.
  • Klargjøre aktuell anleggsdokumentasjon og produsentens teknisk dokumentasjon

Gjennomføring

Momenter i gjennomføringen:

  • Montere installasjonen fagmessig:
    • Montere styreskap i henhold til arrangementstegning
    • Montere føringsvei for kabel til motor
    • Montere og avrette motor
    • Montere og koble motoranleggene i henhold til dokumentasjon
  • Funksjonsteste, sluttkontrollere og idriftssette installasjonen og påse at den oppfyller gjeldende forskrifter, normer og estetiske krav.
  • Ferdigstilling av anleggsdokumentasjon, slik som hoved- og styrestrøm, rekkeklemme- og koblingstabeller og arrangementstegninger (as built).
  • Komplettere og sluttføre materialliste.

Dokumentasjon

Nødvendig dokumentasjon for dette læringsoppdraget:

  • Hovedstrømskjema (as built)
  • Styrestrømskjema (as built)
  • Rekkeklemmetabeller
  • Koblingstabeller
  • Arrangementstegning over styreskap
  • Sluttkontrollskjema
  • Samsvarserklæring
  • Komplett materialliste
