Ulike metoder for å bore lateraler i en brønn

Hovedløpet er en vanlig brønn som bores ut i reservoaret og kompletteres i reservoarsonen. I toppen av nedre komplettering plasseres en packer med sealbore og innvendig ankringsprofil.

Når hovedløpet er ferdig komplettert, kan lateralene lages. Først lages et såkalt vindu, en åpning ut fra hovedløpet gjennom casing og sement. Dette kan gjøres på flere måter.

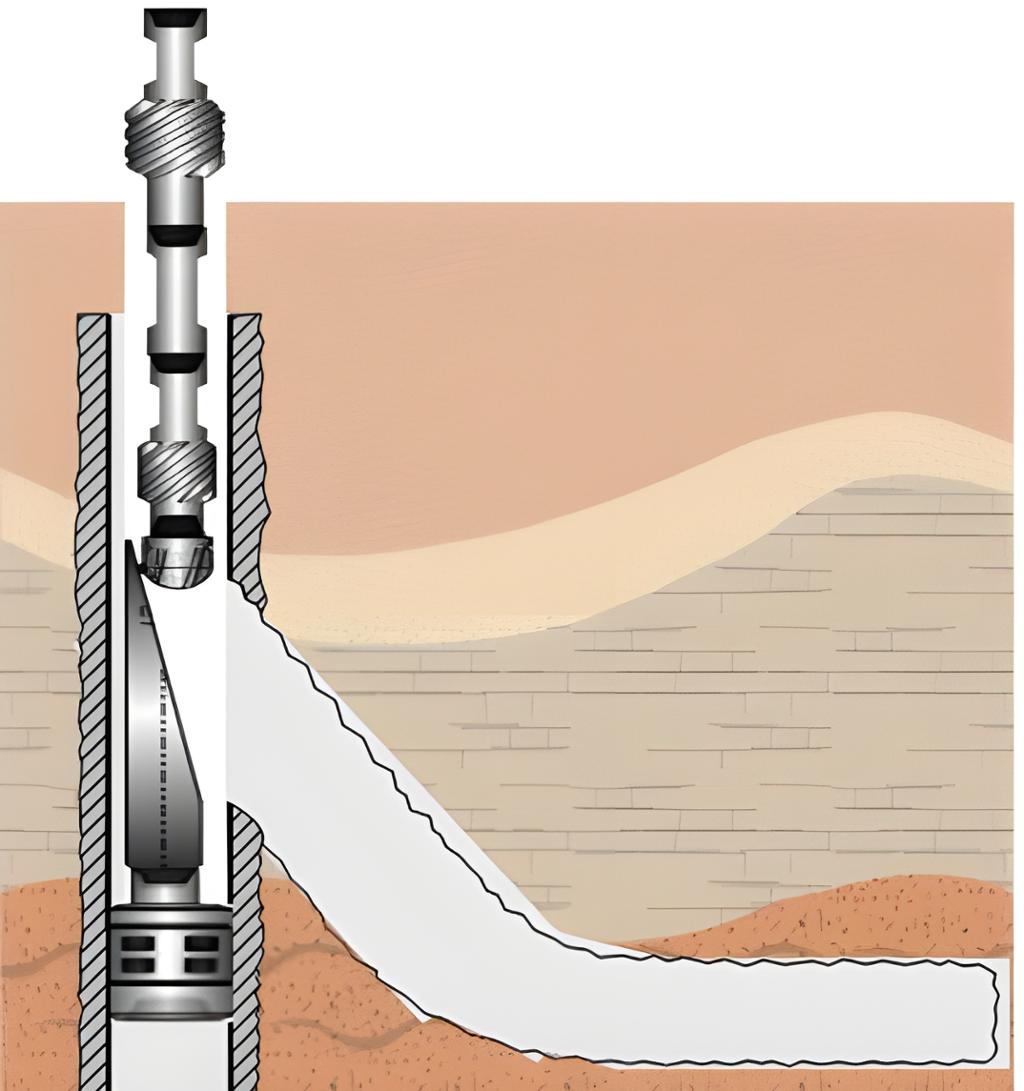

Den mest brukte metoden for å lage vindu er å plassere en ledekile (whipstock) i brønnen og frese ut (bore) et sidehull gjennom casingen for hovedløpet. Med whipstocken får det nye løpet en god start med guide til riktig retning og riktig vinkel ut fra hovedløpet.

Whipstocken kjøres ned og landes i sealbore-profilen i hovedløpet. Når whipstocken er orientert riktig vei, starter utfresingen av åpningen ut av fôringsrøret.

Den korte filmen (lengde 1:44) viser WindowMaster.

Whipstock kan også settes med anker i fôringsrøret eller i et åpent hull. Deretter orienteres kilen slik at den nye brønnen peker i riktig retning. Når orientering er utført, frigjøres borestrengen fra whipstocken og utfresingen i casingen begynner. Slik starter vinduet ut av hovedløpet.

En annen metode er å frese ut et område i fôringsrøret og sementlaget utenfor fôringsrøret (section milling). Da fjernes hele casingen i dette området. Når ca. 10–20 meter av casingen er frest ut, må det settes en sementplugg i det åpne vinduet. Sementpluggen blir basen for å kunne bore ut i ny formasjon (kick-off).

Denne animasjonen (lengde 2:11) viser section milling.

Ulempen med section milling er at det medfører store mengder jernspon som sirkuleres til overflaten. Det brukes store magneter i slamboksen foran shale shakeren, men det er vanskelig å håndtere disse mengdene med stålspon. Det gjør at denne metoden er sjelden i bruk.

På Troll brukes aluminiumsvindu som lett kan freses ut. Det er serviceselskapene, for eksempel Halliburton, Baker og Schlumberger, som leverer disse vinduseksjonene som monteres som en del av casingen.

Dersom hovedløpet er komplettert som åpent hull, kan vi plassere en sementplugg og ta et sidesteg fra denne. Hvis brønnen eller lateralen er horisontal, kan det være vanskelig å plassere en sementplugg, og da anbefales ledekile. Når vinduet er laget, kan den laterale seksjonen bores som en vanlig brønn.

Mange brønner på norsk sokkel sidestegsbores i løpet av levetiden. Dette er behov som oppstår hvis vi etter en tid oppdager at den eksisterende brønnen ikke drenerer så mye som vi hadde håpet, eller at produksjonsraten daler.

Sidestegsboring (sidetrack) kan gjøres enten ved at vi plugger den opprinnelige brønnen, eller vi kan fortsette produksjon fra denne sammen med sidestegsbrønnen.

En brønn med sidesteg er veldig likt en multilateral brønn. Forskjellen er at lateralen ikke blir boret og komplettert samtidig med resten av brønnen.

Det finnes to måter å bore lateralen på. Vi bruker enten en standard borestreng eller metoden som kalles Through Tubing Rotary Drilling (TTRD).

Når vi benytter standard boreutstyr, må vi først sikre brønnen med midlertidige barrierer som settes dypt i brønnen, så nær reservoaret som mulig. Deretter trekkes det eksisterende produksjonsrøret, før det freses et vindu som i en ML-brønn og det bores til det nye reservoarmålet. Til slutt kompletteres lateralen, og brønnen tilbakeføres med produksjonsrør og permanente barrierer. Hvis vi fortsatt ønsker å produsere fra originalbrønnen, trekkes de midlertidige barrierene.

TTRD-boring blir som oftest utført med kveilerør (Coiled Tubing) og skjer gjennom det eksisterende produksjonsrøret. Vinduet må lages under produksjonspakningen på grunn av barrierekravene. Det må være god sement utenfor liner eller fôringsrøret der vinduet lages. Når vinduet er frest ut, kan vi bore den nye lateralen. Med kveilerør er det begrenset hvor langt vi kan bore. Tommelfingerregelen sier ca. 500 meter, litt mer hvis forholdene er gunstige.

TTRD-boring er ikke veldig utprøvd på norsk sokkel, men vi har gjort det på Gullfaks, Åsgard og Norne.
